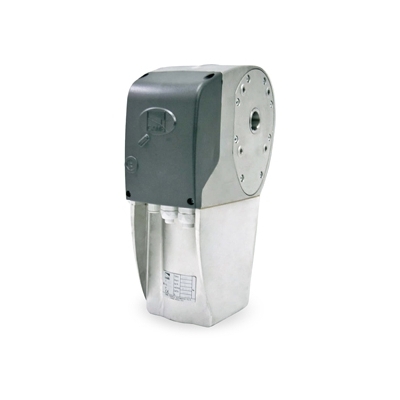

СBXK CAME Комплект для автоматизации промышленных ворот

Комплект для автоматизации промышленных ворот
Производитель: CAME

Купить СBXK CAME по выгодным ценам в магазине СЕКТОР СБ:

Розница:По запросу
Опт:Звоните!
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание СBXK CAME:

Комплектация:

  • привод промышленный 001C-BXK (1 шт.);
  • блок управления 002ZC3 (1 шт.);
  • комплект крепежей 001C009 (1 шт.).

CBXK – это универсальный комплект автоматики, который предназначен для автоматизации процесса открытия/закрытия откатных, раздвижных или секционных ворот. Данный комплект состоит из привода с прямым воздействием на вал, блока управления (БУ) и крепежного комплекта. Благодаря многофункциональному БУ привод может работать в нескольких режимах (ручной или автоматический) и имеет множество полезных функций, среди которых: обнаружение препятствий на пути движения ворот, автоматический реверс, присутствие оператора, частичная остановка, полный стоп и многое другое. Расширение функционала возможно путем подключения дополнительной периферии: фотоэлементы, радиомодуль, кнопки дистанционного управления, сигнальные лампы и прочее. CBXK рассчитан на низкоинтенсивную работу и может устанавливаться для управления промышленными воротами различных типов:

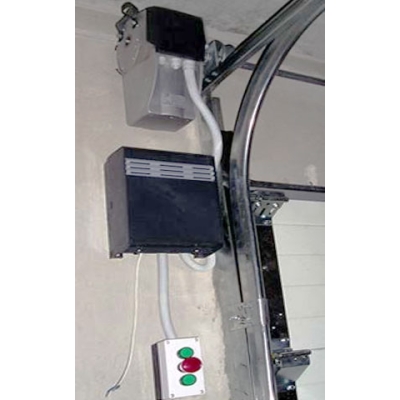

  • секционные высотой до 5.5 м (прямое воздействие привода на вал);

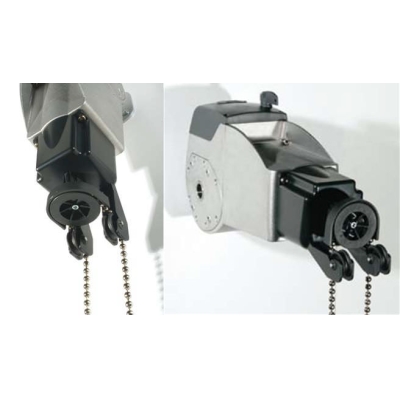

  • секционные высотой до 8.5 м (цепная передача привода);
  • откатные или раздвижные шириной до 11 м и весом не более 1000 кг.

Корпус привода защищен и может подвергаться воздействию внешних климатических условий.

Основные особенности:

  • редукторный привод с прямым воздействием на вал;
  • механизм блокировки в конечном положении;
  • полностью бесшумная работа;

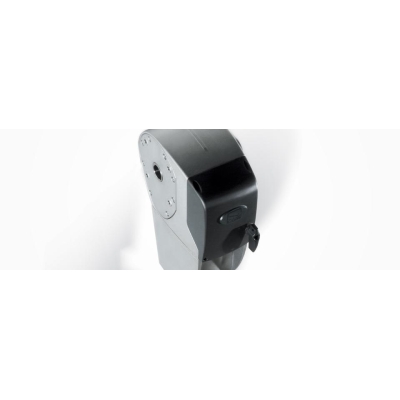

  • экстренная разблокировка при помощи ручного ключа;
  • многофункциональный БУ с питанием от сети 220 VAC;
  • питание электромотора от сети 220 VAC;
  • слаботочный выходы 24 VDC для подключения периферии;
  • возможность подключить радиомодуль, фотоэлементы, кнопки управления, считыватели и т.п.;
  • возможность регулировки времени открытия;
  • функция реверса в случае препятствия на пути движения ворот;
  • наличие упоров безопасности и концевых выключателей;
  • предохранительная защита основных компонентов на случай скачков напряжения;
  • функция замедления движения в конечной точке;
  • защита корпуса по стандарту IP54 (влага/пыль);
  • диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
  • возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.

Подробное описание

Схема подключения СBXK к БУ

Схема подключения СBXK к БУ

<< свернуть

Характеристики

Технические характеристики CAME СBXK:
Тип: комплект для автоматизации промышленных ворот с редукторным приводом
Блокировка привода в конечном положении: есть
Электропитание блока управления: 220 VAC (50/60 Гц)
Электропитание двигателя: 220 VAC (50/60 Гц)
Резервное питание: -
Потребляемая мощность в режиме ожидания: -
Максимальный потребляемый ток: 3.6 A
Мощность: 750 Вт
Максимальный крутящий момент: 120 Нм
Передаточное число редуктора: 1/67.45
Толкающее усилие: -
Максимальное число оборотов вала: 20.5
Скорость вращения двигателя: 21.5 об/мин
Интенсивность использования: 30%
Максимальная температура двигателя: 150°С
Класс изоляции: I
Конденсатор: -
Диапазон рабочих температур: от -20°С до +55°С
Класс защиты: IP54

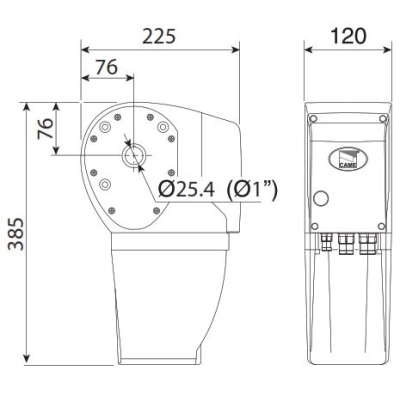

Габаритные размеры (ДхШхВ): 225х120х385 мм
Вес: 11.8 кг
Характеристики ворот:
Для секционных ворот с непосредственным воздействием на вал: высота - до 5.5 м; скорость - 7.15 м/мин с барабаном ~Ø 105 мм; скорость - 9.3 м/мин с барабаном ~Ø 138 мм
Для секционных ворот с цепной системой передачи: ворота высотой - до 8,5 м; скорость - 9.15 м/мин с барабаном ~Ø 208 мм
Для откатных и раздвижных ворот: ворота шириной - 11 м; максимальный вес ворот - 1000 кг
Комплектация:
Привод 220В осевой промышленный (001C-BXK): 1 шт
Блок управления (002ZC3): 1 шт
Крепеж для установки привода (001C009): 1 шт

Дополнительно

Привод для промышленных ворот
001С-BXK CAME Привод для промышленных ворот
Привод для автоматизации промышленных ворот, крутящий момент 120 Нм, передаточное число редуктора 1/67.45, скорость вращения вала 21.5 об/мин, интенсивность использования 30%, питание электродвигателя 220 В (50/60 Гц), мощность 750 Вт (3.6 А), от -20°С до +55°С, IP54, 225х120х385 мм, 11.8 кг.
Розница:По запросу
Опт:Звоните!
Для дилеров:По запросу
Блок управления
ZC3 CAME Блок управления
Многофункциональный блок управления, пользовательский интерфейс, выходы для питания привода 220 VAC, выход питания периферии 24 VDC (20 Вт), регулировка усилий привода, режим присутствие оператора, подключение радиомодулей, питание блока ~230 В (50/60 Гц), 600 Вт, предохранительная защита выходов питания, ABS-пластик, IP54, -20°C...+55°C, 320х240х145 мм.
Розница:10 890 руб.
Опт:Звоните!
Для дилеров:По запросу
Крепежный комплект
C009 CAME Крепежный комплект
Крепеж для установки приводов серии C-BX на промышленные секционные ворота.
Розница:2 450 руб.
Опт:Звоните!
Для дилеров:По запросу
