Система оповещения МЕТА 7122 ШКОЛЬНИК

Система оповещения МЕТА 7122 ШКОЛЬНИК создана с целью обеспечить возможность реализации единого комплекса оповещения при пожаре, ГО и ЧС, управления эвакуацией, а также диспетчерского и трансляционного вещания. Комплекс полностью соответствует нормативным требованиям, предъявляемым к системам оповещения 3 типа и может применяться на объектах с массовым пребыванием людей, таких как жилые и административные здания, торгово-развлекательные и бизнес-центры, спортивно-оздоровительные комплексы, медицинские и образовательные учреждения, вокзалы, промышленные предприятия и др. Однако самой распространенной областью применения стали объекты образовательного назначения, где наиболее полно раскрываются все функциональные возможности системы.

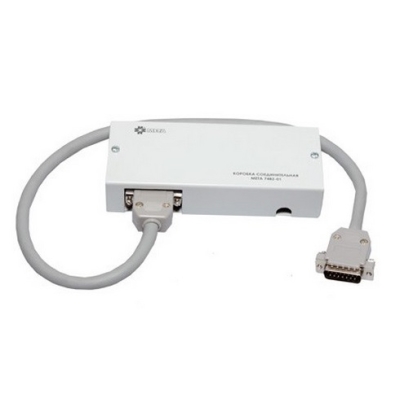

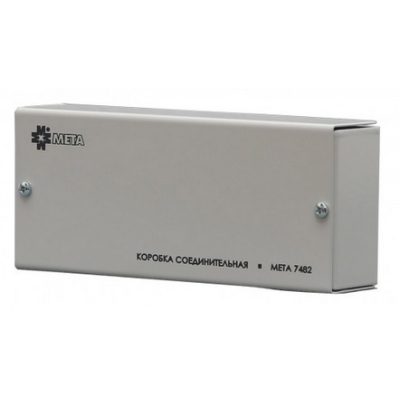

Основными составляющими системы оповещения МЕТА 7122 являются: базовый блок МЕТА 7122, блок расширения МЕТА 7122, микрофонный пульт управления МЕТА 8515, коммутатор пультов МЕТА 7483 и блок резервного питания МЕТА 7712, вспомогательными - коробки соединительные МЕТА 7482 и МЕТА 7482-01. Все составляющие системы выпускаются в моноблочном исполнении настенного монтажа. Основные элементы системы рассмотрим более подробно.

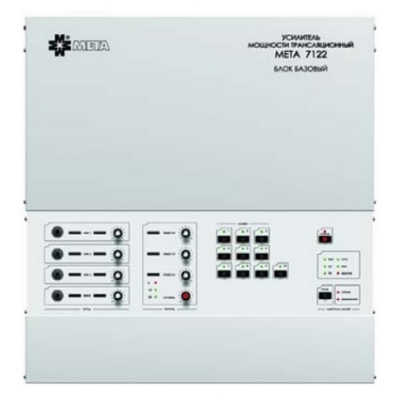

 1. Базовый блок МЕТА 7122

Это основной блок системы, который обеспечивает трансляцию сигналов оповещения при пожаре, ГО и ЧС, управления эвакуацией, а также диспетчерского и трансляционного вещания. Имеет два речевых процессора и  комплектуется одной из двух плат речевых процессоров: - плата РП - имеет свой микрофон и возможность перезаписи на объекте; - плата ПЗУ - записывается на заводе-изготовителе. Максимальное время записи/воспроизведения до 28 для платы РП или до 16 секунд для платы ПЗУ по каждому из двух речевых процессоров.

Базовый блок МЕТА 7122 имеет панель управления и индикации, на которой отображается текущее состояние системы. С этой же панели возможно управление работой системы и переключение звуковых сигналов на 9 линий, суммарной мощностью до 200 Вт.

Линейный выход прибора имеет защиту от коротких замыканий в линиях оповещения, сохраняет работоспособность и автоматически восстанавливается после десятиминутного КЗ. Также предусмотрена возможность автоматического (с заданными интервалами времени 1,5; 3; 6; 12; 24 часа) и ручного запуска системы контроля целостности линий оповещения на замыкание и обрыв. При неисправности линии на панели индикации загораются светодиоды ОБРЫВ или ЗАМЫКАНИЕ.

Электропитание блока осуществляется от сети переменного тока частотой 50 Гц номинальным напряжением 220 В. При отсутствии сети - от блока резервного питания МЕТА 7712 или от любого другого номинальным напряжением ±24 В током не менее 4 А.

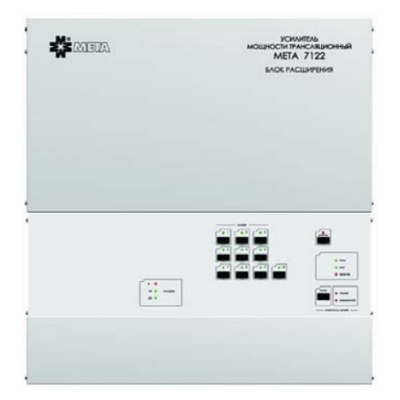

 2. Блок расширения МЕТА 7122

Блок расширения МЕТА 7122 предназначен для работы совместно с базовым блоком МЕТА 7122 и позволяет расширить возможности системы дополнительными линиями оповещения суммарной мощностью до 200 Вт.

Панель индикации блока обеспечивает оценочное отображение состояния линий оповещения и уровня транслируемого сигнала изменением режима свечения соответствующих индикаторов. Также прибор выдает извещение АВАРИЯ в виде световой, звуковой сигнализации и замыкания клемм АВАРИЯ ВЫХОД при аварии усилителя звуковых частот, при отсутствии основного или резервного питания, при незаряженных, неправильно включенных аккумуляторах или их отсутствии.

Электропитание блока осуществляется от сети переменного тока частотой 50 Гц номинальным напряжением 220 В. При отсутствии сети - от блока резервного питания МЕТА 7712 или от любого другого номинальным напряжением ±24 В током не менее 4 А.

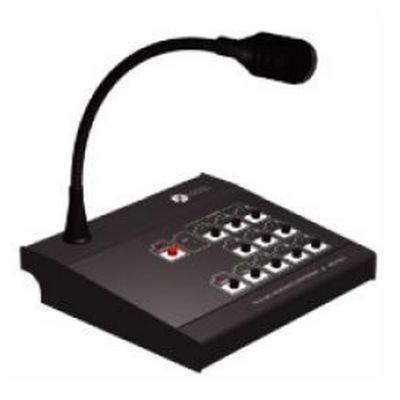

 3. Микрофонный пульт управления МЕТА 8515

Микрофонный пульт дистанционного управления МЕТА 8515 обеспечивает возможность выборочного позонного речевого и звукового (сигнал ВНИМАНИЕ ВСЕМ) оповещения на 9 линий с соответствующей индикацией с возможностью коррекции уровня сигналов (МИКР, ГОНГ, ВХОД). При нажатии кнопки МИКР включается сигнал ГОНГа. Режим одно, двух или трех тонального гонга устанавливается джамперами на плате ПДУ.

Пульт оснащен микрофоном на гибком держателе и клавиатурой с кнопками включения/отключения линий 1-9, включения всех линий (ОБЩ), включения сирены. Также предусмотрен дополнительный вход с номинальным входным напряжением 0,245 В.  Питание пульта осуществляется от базового блока МЕТА 7122 с максимальной длиной линии связи не более 100 м.

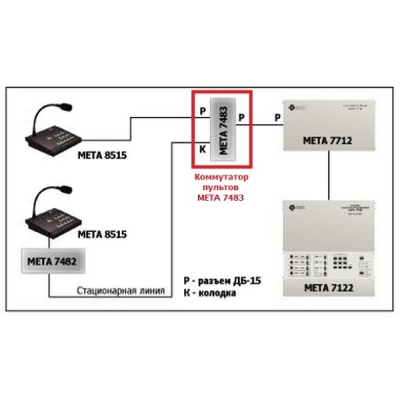

 4. Коммутатор пультов МЕТА 7483

Коммутатор пультов МЕТА 7483 предназначен для работы совместно с базовым блоком МЕТА 7122 и обеспечивает возможность использования в системе двух пультов дистанционного управления. Назначать любой подключаемый пульт главным можно установкой джамперов.

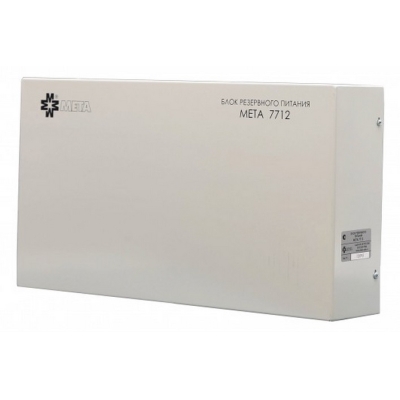

5. Блок резервного питания МЕТА 7712

Блок резервного питания  МЕТА 7712 предназначен для работы в составе системы речевого оповещения на базе МЕТА 7122 и служит для размещения и заряда четырех аккумуляторов номинальным напряжением 12 В и емкостью по 7 А/ч.  Аккумуляторы соединены попарно и последовательно, образуя две батареи с номинальным напряжением плюс и минус 24 В. При подаче внешнего напряжения плюс и минус 29-35 В аккумуляторы автоматически заряжаются в буферном режиме с постоянным напряжением и ограничением тока до 0,6-0,7 А. Максимальное время заряда составляет не более 20 часов. Блок резервного питания обеспечивает защиту АКБ от короткого замыкания с помощью предохранителей 15 А.

Компонуя  эти элементы, можно создавать индивидуальную систему для каждого конкретного объекта с учетом всех пожеланий заказчика и действующих нормативных требований.

Ниже приведены возможные варианты построения систем МЕТА 7712 и подключения пультов дистанционного управления МЕТА 8515 на примере образовательных учреждений. Аналогичные схемы могут применяться на обьектах любого другого назначения.
