Тромбон-БЧС ТРОМБОН Сетевой блок управления
Розничная цена:97 370 ₽/шт.
Оптовая цена:97 370 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Тромбон - БЧС – сетевой блок управления, предназначенный для интеграции локальных систем СОУЭ, реализованных на базе приборов управления Тромбон - ПУ, в глобальную централизованную систему оповещения Тромбон - ЧС путем обеспечения постоянной связи ППКП с центральной станцией оповещения Тромбон - ЦСО. При этом связь может выполняться по любым доступным IP сетям или выделенным каналам.

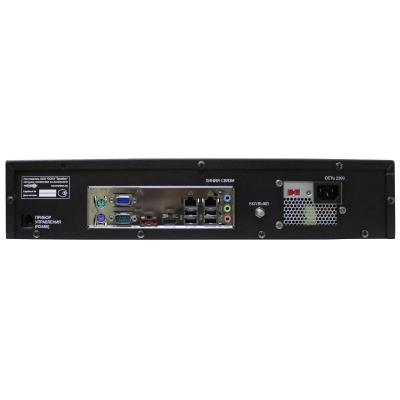

Конструктивно блок выполнен в RACK корпусе 2U, снабжен двумя портами Ethernet для связи с Тромбон – ЦСО и другим сетевым оборудованием и одним RS-485 для подключения к ППКП. Также предусмотрены HDMI и VGA порты для локального монитора, порты для мыши и клавиатуры, линейный аудиовыход на Jack 3,5 мм для передачи аудио на ППКП. Работает Тромбон – БЧС под управлением ОС Linux, настройка и управление выполняется через web-интерфейс или с Тромбон – ЦСО.
Основные особенности:
- Обеспечение непрерывной связи локальных СОУЭ с сервером Тромбон - ЦСО.
- Связь возможна по выделенным линиям или любым доступным IP сетям.
- Передача данных о состоянии системы на центральную станцию.
- Передача управляющих сигналов от Тромбон - ЦСО.
- Прием аудиосигналов от Тромбон – ЦСО и их выдача в систему оповещения.
- Ведение протокола работы системы оповещения в виде текстового документа.
- Работа под управлением ОС Linux.
- Возможность настройки и управления через web-интерфейс или с Тромбон – ЦСО.
- Подключение к ППКП Тромбон - ПУ через порт RS-485.
- Возможность подключение до 224 ППКП.
- 2 Ethernet порта для связи с сетевым оборудованием.
- Линейный аудиовыход на Jack 3,5 мм для подключения к линейному входу ППКП.
- HDMI и VGA порт для подключения монитора.
- Проты для подключения мыши и клавиатуры.
- Информативная индикация для эффективного мониторинга и устранения неисправностей.
- Прочный металлический RACK корпус высотой 2U.
- Высокое качество сборки и материалов для длительной стабильной работы устройства.
| Количество портов для связи с сетевым оборудованием (Ethernet) |
2 |
| Порт для связи с приборами управления «Тромбон – ПУ-ХХ» (RS-485) |
1 |
| Количество приборов управления, подключаемых к порту RS-485, не более |
224 |
| Линейный выход аудио сигнала |
1 |
| Уровень звука на линейном выходе аудио сигнала |
220 мВ |
| Порт для подключения монитора VGA |
1 |
| Порт для подключения монитора HDMI |
1 |
| Порт для подключения клавиатуры |
1 |
| Порт для подключения мыши |
1 |
| Температурный диапазон |
-10…+40 °С |
| Питание |
АС 220 В, 50 Гц |
| Потребляемая мощность |
150 Вт |
| Габариты |
485х285х89 мм (2U) |
| Вес |
7 кг |
Дополнительно
Прибор управления оповещением и эвакуацией - СОУЭ 3 и 4 типов; 8 зон речевого оповещения; по 8 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 8 входов сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 2 речевых сообщения до 60 сек.; управление питанием усилителей; гибкая настройка алгоритмов работы; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от встроенной АКБ 12В/7А*ч; 438х321х132 мм (3U); 8 кг.
Прибор управления оповещением и эвакуацией - СОУЭ 1-3 типов; ручной и автоматический пуск; 1 линия речевого оповещения до 40 Вт; по 1 линии световых и звуковых оповещателей до 1 А; память на 1 речевое сообщение до 60 сек.; порт RS485; встроенный микрофон; питание АС 220 В, 50 Гц или от РИП 12В/7А*ч (опционально); 250х233х83 мм; 4 кг.
Прибор управления оповещением и эвакуацией - СОУЭ 3 и 4 типов; 5 зон речевого оповещения; по 5 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 4 входа сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 2 речевых сообщения до 60 сек.; управление питанием усилителей; гибкая настройка алгоритмов работы; подключение до 8 удаленных консолей; возможность интеграции с системами Интеллект + и GOAL; питание АС 220 В, 50 Гц, резервное от встроенной АКБ 12В/7А*ч; 438х321х132 мм (3U); 8 кг.
Центральная станция оповещения для мониторинга и управления локальными СОУЭ; связь с Тромбон - БЧС по выделенной линии или IP сетям; порта Ethernet; HDMI и VGA порт для монитора; порты для мыши и клавиатуры; аудиовыход Jack 3,5 мм; питание АС 220 В, 50 Гц; 188х365х360 мм (4U); 7 кг.
Программное обеспечение для прибора управления оповещением Тромбон - ПУ-8. В комплекте поставки диск с ПО, преобразователь интерфейсов USB/RS485 (Овен АС4) с драйвером, соединительные кабели USB и RS485.

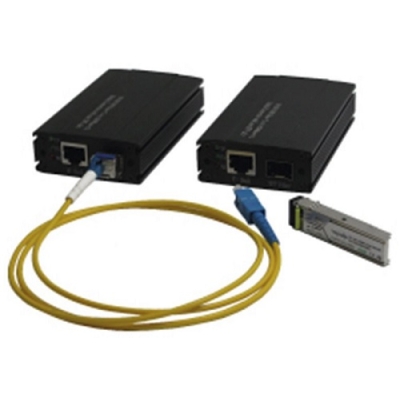

Комплект из приемника и передатчика для обмена данными между Тромбон – ЦСО и Тромбон - БЧС по оптоволокну длиной до 20 км; 140х95x60 мм; 0.35 кг.

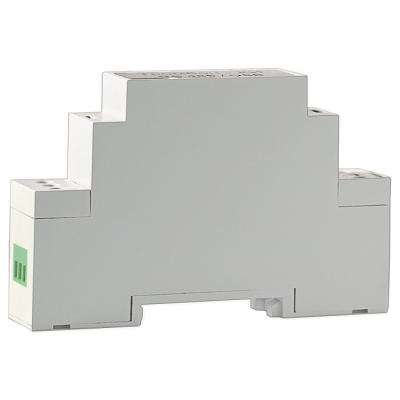

Конвертер интерфейсов RS 485 / USB с гальванической развязкой; поддержка USB 1.1, USB 2.0, длина линии до 5 м при скорости обмена 115200 бит/с; длина линии RS-485 до 305 при скорости обмена 460800 бит/с; до 1200 м RS-485 без повторителя; питание 4,7…5,3 В от USB; монтаж на 35 мм DIN-рейку: 116,5х57,5х18,1 мм; 38 г; IP 30.
