Тромбон-ПУ-2 ТРОМБОН Прибор управления оповещением
Розничная цена:34 113 ₽/шт.
Оптовая цена:34 113 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

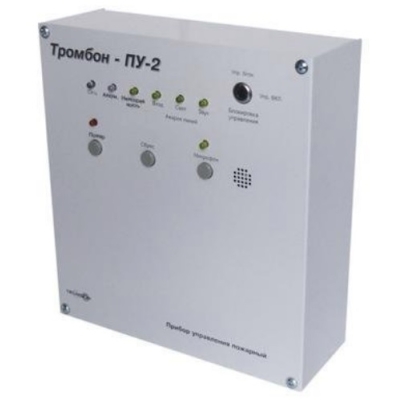

Прибор управления Тромбон – ПУ-2 предназначен для реализации систем оповещения и управления эвакуацией (СОУЭ 1-3 типов) в зданиях и помещениях малых габаритов. После получения сигнала на запуск системы устройство подает питающее напряжение 12 В в цепи световых и звуковых оповещателей, а также выполняет трансляцию заранее записанного в память речевого сообщения (до 60 сек.). При этом максимальный ток потребления линий световых/звуковых оповещателей не должен превышать 1 А, а суммарная мощность громкоговорителей может составлять до 40 Вт. Также конструкцией предусмотрена возможность управления эвакуацией в реальном времени путем передачи голосовых указаний оператора с встроенного микрофона.
В соответствии с действующими в РФ нормативными требованиями, прибор выполняет постоянный контроль линий оповещения и связи с ППКП на предмет неисправности и выдает информацию на панель индикации и выход «неисправность» (открытый коллектор). На этот же выход передаются сигналы о неисправности, отсутствии питания или малом заряде АКБ. Для передачи на оборудование смежных систем сигнала о пуске оповещения предусмотрен отдельный выход «пуск». Тромбон – ПУ-20 выпускается в компактном металлическом корпусе для монтажа на стену, питание получает от сети 220 В 50 Гц или АКБ 12 В, 7 А*ч (опционально).
Основные особенности:
- Управление речевым оповещением, световыми, звуковыми и комбинированными оповещателями.
- Запуск путем ручного пуска, по сигналам ППКП пож. сигнализации или другой системы безопасности (по RS485).
- Подключение 1 линии громкоговорителей суммарной мощностью до 40 Вт (встроенный усилитель).
- 1 линия световых и 1 звуковых оповещателей с током потребления до 1 А.
- Встроенный микрофон для управления эвакуацией путем передачи голосовых команд оператора.
- Память на 1 речевое сообщение длительностью до 60 сек, запись которого производится с встроенного микрофона.
- Возможность ручной остановки оповещения в случае ложной сработки.
- Контроль неисправности линий оповещения и связи с ППКП с выдачей сигнала на выход «неисправность» (открытый коллектор) и панель индикации.
- Выдача сигнала о пуске процесса оповещения на панель индикации и выход «пуск» (открытый коллектор).
- Возможность блокирования органов управления с целью предотвращения несанкционированного доступа.
- Порт RS485 для программирования, диагностики и интеграции с другими системами безопасности здания.
- Основное питание от сети 220 В 50 Гц, резервное – от АКБ 12 В, 7 А*ч (опционально).
- Переход на питание от АКБ при отсутствии сети 220 В производится в автоматическом режиме.
- Контроль заряда АКБ + защита ее от глубокого разряда.
- Выдача световых/звуковых сигналов при низком заряде АКБ.
- Компактный металлический корпус для монтажа на стену.
- Высокое качество сборки и материалов для стабильной работы устройства на протяжении многих лет.
Подробное описание
Схема подключения Тромбон - ПУ-2

| Количество входов пожарной сигнализации с контролем исправности |
1 |
| Длительность командного сигнала на входе пожарной сигнализации |
0.3 сек. |
| Количество линий звукового оповещения с контролем исправности |
1 |
| Напряжение в линии звукового оповещения |
30В |
| Номинальная мощность усилителя |
40Вт |
| Количество линий светового оповещения с контролем исправности |
1 |
| Напряжение / максимальный ток в линии светового оповещения |
12В / 1А |
| Обобщенный выход «Авария» типа «Открытый коллектор» |
1 |
| Обобщенный выход «Пуск» типа «Открытый коллектор» |
1 |
| Максимальное напряжение / ток на выходах «Авария» и «Пуск» |
27В / 1А |
| Последовательный порт RS485 |
1 |
| Количество / максимальная длительность сообщений в памяти магнитофона |
1 / 60 сек |
| Задержка пуска оповещения |
2 сек |
| Основное питание |
АС 220 В, 50 Гц |
| Потребляемая мощность |
60 Вт, в дежурном режиме - 20 Вт |
| Резервное питание |
от АКБ 12В/7А*ч (приобретается отдельно) |
| Время работы от АКБ |
в дежурном режиме более 24 часов, в режиме оповещения 20 минут |
| Температура эксплуатации |
+10 … +40 ºС |
| Габариты |
250х233х83 мм |
| Вес |
4 кг |
Дополнительно
Прибор управления оповещением и эвакуацией - СОУЭ 3 и 4 типов; 5 зон речевого оповещения; по 5 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 4 входа сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 2 речевых сообщения до 60 сек.; управление питанием усилителей; гибкая настройка алгоритмов работы; подключение до 8 удаленных консолей; возможность интеграции с системами Интеллект + и GOAL; питание АС 220 В, 50 Гц, резервное от встроенной АКБ 12В/7А*ч; 438х321х132 мм (3U); 8 кг.
Прибор управления оповещением и эвакуацией - СОУЭ 3 и 4 типов; 8 зон речевого оповещения; по 8 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 8 входов сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 2 речевых сообщения до 60 сек.; управление питанием усилителей; гибкая настройка алгоритмов работы; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от встроенной АКБ 12В/7А*ч; 438х321х132 мм (3U); 8 кг.
Прибор управления оповещением и эвакуацией - СОУЭ 3-5 типов; 8 зон речевого оповещения; по 8 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 8 входов сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 8 речевых сообщений по 15 сек.; управление питанием усилителей; гибкое программирование сценариев эвакуации; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от 2-х встроенных АКБ 12-14В/7А*ч; 438х384х176 мм (4U); 14 кг.

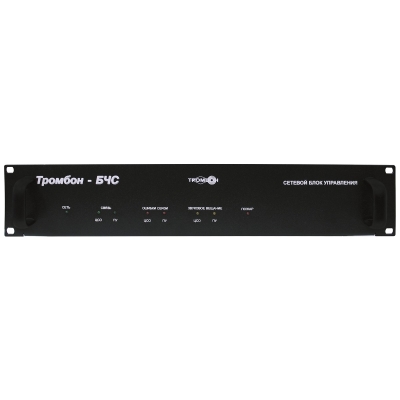

Сетевой блок управления для интеграции локальных СОУЭ Тромбон в систему централизованного оповещения Тромбон - ЧС; связь с Тромбон - ЦСО по выделенной линии или IP сетям; 2 порта Ethernet; RS-485 для связи с ППКП; HDMI и VGA порт для монитора; порты для мыши и клавиатуры; аудиовыход Jack 3,5 мм; питание АС 220 В, 50 Гц; 485х285х89 мм (2U); 7 кг.

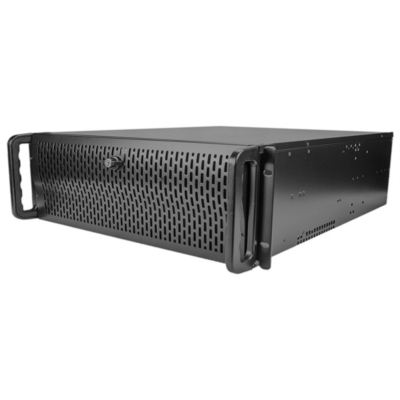

Центральная станция оповещения для мониторинга и управления локальными СОУЭ; связь с Тромбон - БЧС по выделенной линии или IP сетям; порта Ethernet; HDMI и VGA порт для монитора; порты для мыши и клавиатуры; аудиовыход Jack 3,5 мм; питание АС 220 В, 50 Гц; 188х365х360 мм (4U); 7 кг.
