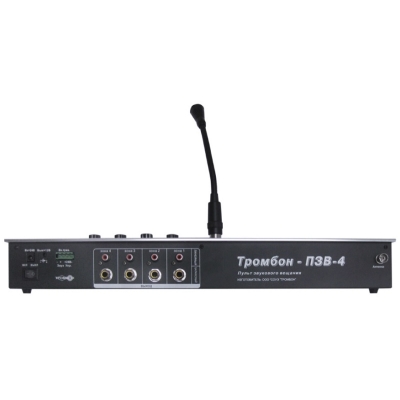

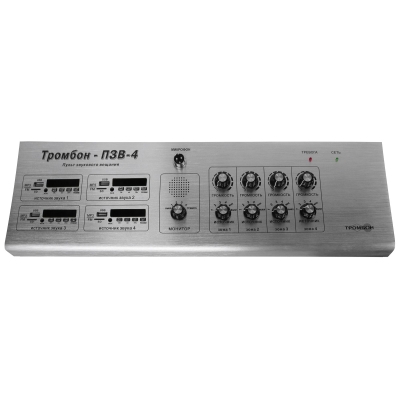

Тромбон - ПЗВ-4 ТРОМБОН Микрофонная консоль
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Тромбон - ПЗВ-4 – четырехканальный пульт звукового вещания, предназначенный для реализации удаленной звуковой трансляции путем передачи сигналов со встроенных или внешних источников одновременно на 4 устройства (приборы управления, усилители и т.д.) системы СОУЭ. Прибор воспроизводит МР3 файлы с SD и USB носителей, принимает и транслирует радиосигнал FM, сигналы с линейных и микрофонных входов. При этом входы и встроенные источники сигналов (кроме микрофона и входа тревоги) независимы для каждого из каналов. Выдача сигналов может выполняться на линейные небалансные и балансные выходы, а также встроенный мониторный громкоговоритель.
Основные особенности:
- Передача на 4 независимых устройства СОУЭ сигналов, поступающих с встроенных и внешних источников.
- Для каждого из 4 каналов предусмотрен отдельный FM приемник с памятью на 38 радиостанций и входы для SD и USB носителей.
- Линейный вход для приема звуковых/речевых сигналов от устройств СОУЭ.
- Ретрансляция сигналов СОУЭ на усилители.
- 4 линейных стерео входа (по 1 на каждую зону) для подключения внешних источников сигналов.
- Удобный микрофон на гибком держателе для передачи речевых сообщений.
- 4 линейных небалансных и балансных выхода с регуляторами уровня сигнала.
- Встроенный мониторный громкоговоритель.
- Информативная индикация для эффективного мониторинга и своевременного устранения неисправностей.
- Питание DC 24 В.
- Прочный металлический корпус для установки на рабочем месте оператора.
- Высокое качество сборки и материалов для длительной стабильной работы устройства.
Подробное описание
Схема подключения Тромбон - ПЗВ-4

| Количество радиоприёмников |
4 |
| Количество USB входов |
4 |
| Количество входов для SD кар |
4 |
| Количество линейных входов AUX |
4 |
| Микрофонный вход с микрофоном |
1 |
| Вход тревоги управление |
1 |
| Вход тревоги звук небалансный |
1 |
| Антенный вход |
1 |
| Количество балансных линейных выходов |
4 |
| Количество не балансных линейных выходов |
4 |
| Переключатель выбора источника звука для линейных выходов |
4 |
| Мониторный громкоговоритель с переключателем выбора источника звука |
1 |
| Регулятор уровня выходных сигналов балансного и не балансного выходов |
4 |
| Рабочий диапазон частот радиоприёмников |
87,5–108 мГц |
| Чувствительность радиоприёмников не хуже |
10 мкв |
| Объём памяти принимаемых фиксированных радиостанций |
38 |
| Формат воспроизводимых файлов с SD, USB носителей |
МР3 |
| Номинальное выходное напряжение линейных небалансных выходов |
0,2 В |
| Выходное сопротивление линейных небалансных выходов |
2 кОм |
| Номинальное выходное напряжение линейных балансных выходов |
2,2 В |
| Выходное сопротивление линейных небалансных выходов |
1 кОм |
| Чувствительность небалансных стерео линейных входов «AUX» |
0,26 В |
| Входное сопротивление небалансных стерео линейных входов «AUX» |
10 кОм |
| Напряжение и ток управления входа тревоги |
24 В / 0,05А |
| Номинальный диапазон воспроизводимых небалансного выхода |
80-16 000Гц |
| Неравномерность АЧХ в номинальном диапазоне частот не более |
3 Дб |
| Питание |
DC 24 В, 0.3 А |
| Выходное напряжение источника постоянного тока |
DC 12В, 0,2 А |
| Потребляемая мощность |
17 Вт |
| Материал корпуса |
металл |
| Габариты |
520х145х85 мм |
| Вес |
3 кг |
| Микрофонная консоль |
1 шт. |
| Сетевой адаптер ~220 / =24В 0,25А |
1 шт. |
| Микрофон |
1 шт. |
| Инструкция по эксплуатации |
1 шт. |
| Паспорт |
1 шт. |
