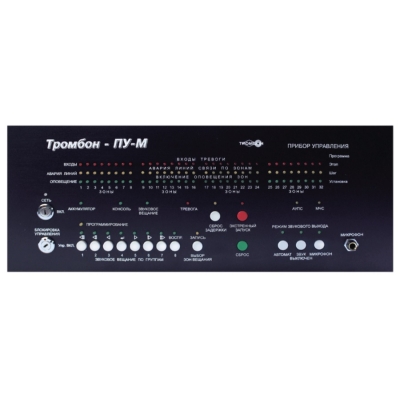

Тромбон-ПУ-М-8 ТРОМБОН Прибор управления оповещением
Розничная цена:164 007 ₽/шт.
Оптовая цена:164 007 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Тромбон - ПУ-М-8 – многофункциональный прибор управления, позволяющий реализовать полноценную многозонную систему озвучивания и оповещения (СОУЭ 3-5 типов) с различными сценариями эвакуации, управлением эвакуационным освещением и СКУД, а также возможностью интеграции в глобальные системы безопасности Интеллект+, GOAL и Орион. Устройство изготовлено с учетом всех действующих нормативных требований и может применяться в крупных торговых, общественных и административных зданиях, учебных и дошкольных заведениях, спортивных и развлекательных комплексах, учреждениях здравоохранения и многих других.
Максимально в системе, построенной на базе Тромбон - ПУ-М-8 может быть по 8 линий световых и звуковых оповещателей и 8 зон речевого оповещения с произвольным выбором любой из них в качестве «административной». Отдельно предусмотрено 2 свободно программируемых реле, по умолчанию предусмотренных для управления аварийным освещением и приводами замков эвакуационных выходов. Управление системой может выполняться в ручном режиме с лицевой панели устройства и удаленных консолей (до 8 шт.) или же автоматически по сигналам от ППКП пож. сигнализации, ГОЧС или других смежных систем безопасности здания. Также предусмотрена возможность трансляции объявлений или управления процессом эвакуации командами оператора, выдаваемыми с внешнего микрофона, и фонового озвучивания в дежурном режиме. Для предотвращения сбоев в системе прибор ведет постоянный контроль линий оповещения и связи с ППКП пож. сигнализации на обрыв, а также контролирует исправность пусковых цепей управляющих сигналов. Питание выполняется от сети 220 В 50 Гц, при отсутствии корой происходит автоматический переход на питание от встроенной АКБ 12 В, 7 А*ч.
Основные особенности:
- 8 зон речевого оповещения с отдельными входами сигналов от ППКП пож. сигнализации.
- Произвольное назначение зоны «персонала», оповещение в которой производится в первую очередь по сигналу с входа любой из зон.
- 8 линий светового и 8 звукового оповещения с допустимой нагрузкой до 5 А.
- Возможность гибкого программирования сценариев оповещения и эвакуации.
- Трансляция сообщений МЧС (ГОЧС) одновременно во все зоны.
- Возможность подачи объявлений и управления процессом эвакуации через подключенный микрофон.
- Установленный порядок приоритетов, при котором оповещение зон производится с учетом степени опасности (от большей к меньшей). Время задержки устанавливается пользователем при конфигурировании устройства.
- Возможность ручной остановки оповещения в случае ложной сработки.
- Контроль целостности линий оповещения и связи с ППКП пож. сигнализации.
- Трансляция сигналов с любых источников, подключенных к линейному входу, в любые выбранные зоны (1 или несколько).
- Трансляция сигналов с подключенных консолей в выбранные зоны.
- Контроль состояния входов управляющих сигналов МЧС и ППКП пож. сигнализации.
- 1 порт RS485 с питанием 12 В для подключения до 8 удаленных устройств управления (консолей).
- 1 порт RS485 для программирования, диагностики и интеграции с прочими системами безопасности здания.
- Вход для подключения внешнего микрофона.
- Звуковой процессор с памятью на 8 речевых сообщений длительностью до 15 сек.
- Свободно программируемые релейные выходы, которые могут использоваться для управления эвакуационным освещением и приводами замков на аварийных выходах.
- Управление питанием подключенных усилителей мощности – по 1 выходу 220 В и 24 В.
- Возможность сопряжения с комплексными системами безопасности Интеллект+, GOAL и Орион.
- Основное питание от сети 220 В 50 Гц, резервное – от 2-х встроенных АКБ 12-14 В, 7 А*ч.
- Переход на питание от АКБ при отсутствии сети 220 В производится в автоматическом режиме.
- Контроль заряда АКБ + защита ее от глубокого разряда.
- Выдача световых/звуковых сигналов при низком заряде АКБ.
- Возможность блокирования органов управления с целью предотвращения несанкционированного доступа.
- Информативная панель индикации.
- Прочный металлический корпус 3U для монтажа в 19´ стойку.
- Высокое качество сборки и материалов для стабильной работы устройства на протяжении многих лет.
Подробное описание

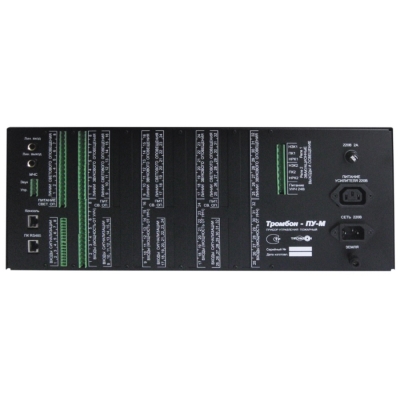

Схема подключения Тромбон - ПУ-М-8

| Количество входов пожарной сигнализации с контролем линий связи |
8 |
| Длительность командного сигнала на входе пожарной сигнализации |
0.3 сек. |
| Количество линий звукового оповещения с контролем линий связи |
8 |
| Допустимая нагрузка выходов звукового оповещения |
240 В, 5 А |
| Количество линий светового оповещения с контролем линий связи |
8 |
| Допустимая нагрузка в канале светового оповещения |
240 В, 5 А |
| Выход управления питанием усилителей 220В |
1 |
| Допустимая нагрузка выхода управления питанием усилителей 220В |
220 В, 20 А |
| Выход управления питанием усилителей 24В |
1 |
| Допустимая нагрузка выхода управления питанием усилителей 24В |
35 В, 30 А |
| Реле свободного назначения с нормально разомкнутыми замкнутыми контактами |
2 |
| Допустимая нагрузка выходов свободного назначения |
240 В, 5 А |
| Вход управления МЧС |
1 |
| Вход звукового сигнала МЧС |
1 |
| Чувствительность входа звукового сигнала МЧС |
775 мВ |
| Вход для внешнего микрофона |
1 |
| Чувствительность микрофонного входа |
5 мВ |
| Линейный вход звукового сигнала |
1 |
| Чувствительность линейного входа |
250 мВ |
| Линейный выход звукового сигнала |
1 |
| Уровень сигнала на линейном выходе |
250 мВ |
| Последовательный порт RS485 для подключения удаленных консолей управления |
1 |
| Последовательный порт RS485 для стыковки с другими системами |
1 |
| Количество / максимальная длительность сообщений в памяти магнитофона |
8 / 15 сек |
| Время задержки с момента поступления командного импульса до начала оповещения зон персонала |
до 2 сек |
| Время задержки с момента поступления командного импульса до начала оповещения зон высокой опасности |
5/10/15/20…155 сек. и ручной запуск |
| Время задержки с момента начала оповещения зон высокой опасности до начала оповещения зон меньшей опасности |
10/20/30/40…310 сек. и ручной запуск |
| Время задержки с момента начала оповещения зон меньшей опасности до начала общего оповещения всех зон объекта |
1/2/3/4/5…31 минут и ручной запуск |
| Сопряжение с системами |
Орион, Интеллект +, GOAL |
| Основное питание |
АС 220 В, 50 Гц |
| Потребляемая мощность |
60 Вт, в дежурном режиме - 20 Вт |
| Резервное питание |
от 2-х АКБ 12-14 В/7А*ч |
| Время работы от АКБ |
в дежурном режиме более 24 часов, в режиме оповещения не менее 3 часов |
| Температура эксплуатации |
-10 … +40 ºС |
| Габариты |
438х384х176 мм (4U) |
| Вес |
14 кг |
| Прибор управления Тромбон - ПУ-М-8 |
1 шт. |
| Шнур электропитания |
1 шт. |
| Вилка на провод 220В для подключения усилителя мощности |
1 шт. |
| Ключ вкл/выкл и блокировки управления |
4 шт. |
| Кабель акустический для подключения усилителя |
1 шт. |
| Паспорт |
1 шт. |
| Инструкция по эксплуатации |
1 шт. |
Дополнительно

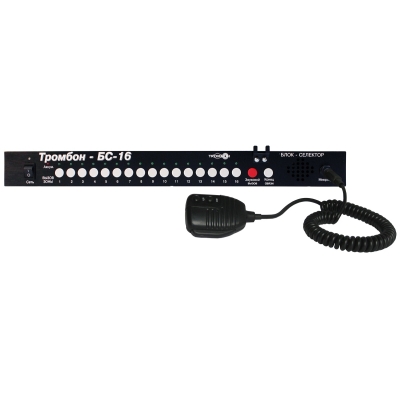

Селектор обратной связи на 16 зон; до 2 вызывных панелей на 1 линии; длина линии связи при 1 и 2-х панелях на линии - 400 и 300 м соответственно; тип линии связи - 4-х жильная; основное питание - AC 220 В, 50 Гц; резервное питание - встроенный РИП 12-14 В, 2,3 А*ч; 438х287х44 мм (1U); 4.3 кг.

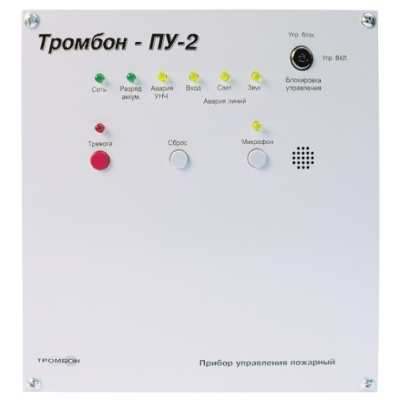

Прибор управления оповещением и эвакуацией - СОУЭ 1-3 типов; ручной и автоматический пуск; 1 линия речевого оповещения до 40 Вт; по 1 линии световых и звуковых оповещателей до 1 А; память на 1 речевое сообщение до 60 сек.; порт RS485; встроенный микрофон; питание АС 220 В, 50 Гц или от РИП 12В/7А*ч (опционально); 250х233х83 мм; 4 кг.
Прибор управления оповещением и эвакуацией - СОУЭ 3 и 4 типов; 5 зон речевого оповещения; по 5 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 4 входа сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 2 речевых сообщения до 60 сек.; управление питанием усилителей; гибкая настройка алгоритмов работы; подключение до 8 удаленных консолей; возможность интеграции с системами Интеллект + и GOAL; питание АС 220 В, 50 Гц, резервное от встроенной АКБ 12В/7А*ч; 438х321х132 мм (3U); 8 кг.
Прибор управления оповещением и эвакуацией - СОУЭ 3 и 4 типов; 8 зон речевого оповещения; по 8 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 8 входов сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 2 речевых сообщения до 60 сек.; управление питанием усилителей; гибкая настройка алгоритмов работы; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от встроенной АКБ 12В/7А*ч; 438х321х132 мм (3U); 8 кг.
Прибор управления оповещением и эвакуацией - СОУЭ 3-5 типов; 16 зон речевого оповещения; по 16 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 16 входов сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 8 речевых сообщений по 15 сек.; управление питанием усилителей; гибкое программирование сценариев эвакуации; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от 2-х встроенных АКБ 12-14В/7А*ч; 438х384х176 мм (4U); 14 кг.
Прибор управления оповещением и эвакуацией - СОУЭ 3-5 типов; 32 зоны речевого оповещения; по 32 линии световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 32 входа сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 8 речевых сообщений по 15 сек.; управление питанием усилителей; гибкое программирование сценариев эвакуации; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от 2-х встроенных АКБ 12-14В/7А*ч; 438х384х176 мм (4U); 14 кг.
Прибор управления оповещением и эвакуацией - СОУЭ 3-5 типов; 24 зоны речевого оповещения; по 24 линии световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 24 входа сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 8 речевых сообщений по 15 сек.; управление питанием усилителей; гибкое программирование сценариев эвакуации; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от 2-х встроенных АКБ 12-14В/7А*ч; 438х384х176 мм (4U); 14 кг.

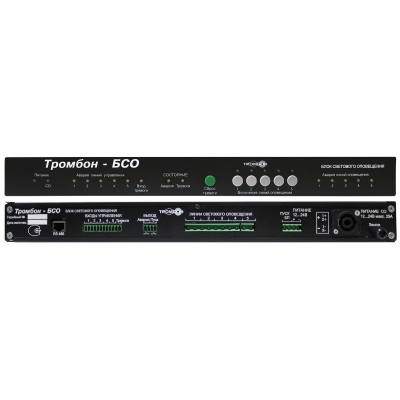

Блок светового оповещения Тромбон - БСО для управления световыми оповещателями с контролем целостности линий; подключение до 5 линий ОС с питанием DC 12-28 В; коммутируемый ток - от 20 мА до 3 А; до 5 кнопок удаленного управления; питание - DC 10.5 В - 29 В от Тромбон-БП; 438х325х44 мм (1U); 2 кг.

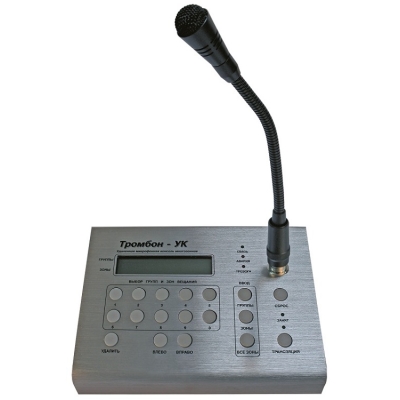

Удаленная микрофонная консоль с селектором на 32 зоны; до 8 консолей в линии; по 1 порту RS-485 для связи с ПУ «Тромбон – ПУ-ХХ» и для выдачи сигнала на следующую консоль; питание DC 12 В от ПУ; потребляемая мощность до 3 Вт; индикация; металлический корпус IP-54; 200х145х45 мм; 0.9 кг.

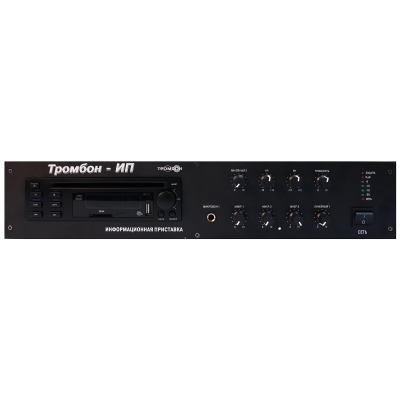

Информационная приставка для трансляции радио FM-AM диапазона, воспроизведения музыки с CD, SD и USB носителей и трансляции сигналов внешних источников; встроенный усилитель 30 Вт; 3 линейных и 2 микрофонных входа с регуляторами уровня сигнала; вход МИК1 приоритетный с настраиваемым уровнем приглушения (0-30 дБ) остальных сигналов; настройка тембра (НЧ/ВЧ); ИК пульт управления в комплекте; питание AC 220 В, 50 Гц; 483х370х89 мм (2U); 10 кг.
