AL-FM-M21-G-12-M ЭКСКОН Взрывозащищенный электромагнитный замок с герконом
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
ЭКСКОН AL-FM-M21-G-12-M - это взрывозащищенный электромагнитный замок, который предназначен для блокировки легких распашных дверей во взрывоопасных зонах класса 1, 21, 2 и 22 (ГОСТ IEC 60079-14-2011), а также любых помещениях или на улице (калитки, ворота). По своему назначению, данная модель замка является универсальной, может монтироваться как в горизонтальной, так и в вертикальной плоскостях, при этом сторона открытия двери не имеет значения. Сила удерживания замка составляет порядка 1800 H (180 кгс).
Основные отличительные особенности:

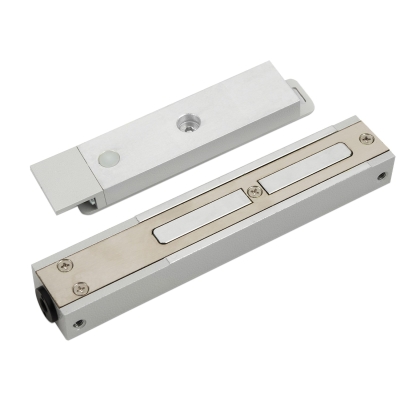

- конструкция замка: корпусная часть и якорная часть;
- сила удерживания 180 кгс (1800 Н);
- материал полотна двери: дерево;
- тип двери: распашные;
- накладной монтаж;
- универсальная установка как в горизонтальной, так и вертикальной плоскостях;
- эксплуатация во взрывоопасных зонах класса 1, 21, 2 и 22 (ГОСТ IEC 60079-14-20110);
- маркировка взрывозащиты 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X по ГОСТ 31610.0-2014 (IEC 60079-0:2011);
- встроенный датчик положения двери (геркон);
- питание от источника 12 В DC (0.35 А);
- климатическое исполнение О1 (от -60°C до +50°C, степень защиты IP67);
- для подключения предусмотрен кабельный вывод длиной 2 м (опционально можно увеличить до 10 м);
- подводка кабеля к замку осуществляется в металлорукаве типа МРПИ-8 (в комплект не входит).
Обратите внимание! Замок ЭКСКОН AL-FM-M21 доступен для заказа в нескольких модификациях (см. "Структура условного обозначения для ЭКСКОН AL-FM-M21"). Весь модельный ряд замков ЭКСКОН AL-FM-M21 приведен в табличке:

Подробное описание
Структура условного обозначения замков ЭКСКОН AL-FM-M21

Схема подключения

Конструкция и комплектация

Габаритные размеры

| Тип: |
взрывозащищенный электромагнитный замок |
| Способы монтажа: |
|
| - врезной: |
- |
| - накладной: |
+ |
| - на стеклянную дверь: |
- |
| Монтажное положение: |
вертикальное или горизонтальное |
| Тип двери: |
распашные |
| Материал двери: |
дерево |
| Сторона открытия двери: |
любая |
| Толщина двери: |
любая |
| Усилие удержания: |
1800 Н (180 кгс) |
| Остаточное намагничивание при отключении питания: |
не более 0.5 кгс |
| Режим работы: |
нормально-открытый (NO) |
| Контроль состояния замка: |
- |
| Контроль положения двери: |
есть, встроенный датчик положения двери (геркон) |
| Оповещение о попытках взлома |
- |
| Параметры датчика положения двери (геркона): |
|
| - максимальная коммутируемая мощность: |
5 Вт |
| - диапазон коммутируемых токов: |
от 1 мкА до 0.3 А |
| - диапазон коммутируемых напряжений: |
от 50 мВ до 100 В |
| - контактное сопротивление: |
0.2 Ом |
| - зона срабатывания геркона при смещении якоря: |
4 x 4 мм |
| Класс устойчивости к взлому: |
- |
| Длина встроенного кабеля: |
2 м (опционально до 10 м) |
| Способ подводки кабеля: |
в металлорукаве тип МРПИ-8 (в комплект не входит) |
| Напряжение питания: |
12 B DC (+15/-10%) |
| Максимальный потребляемый ток: |
0.35 А |
| Маркировка взрывозащиты: |
1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X по ГОСТ 31610.0-2014 (IEC 60079-0:2011) |
| Эксплуатация во взрывоопасных зонах: |
класс 1, 21, 2 и 22 согласно ГОСТ IEC 60079-14-2011 |
| Климатическое исполнение: |
О1 по ГОСТ 15150-69 |
| Рабочая температура: |
от -60°С до +50°С |
| Класс защиты по ГОСТ 14254-2015: |
IP67 |
| Относительная влажность: |
до 98% при 25˚С |
| Класс защиты от поражения электрическим током: |
I по ГОСТ 12.2.007.0-75 |
| Габаритные размеры (ДхШхВ): |
|
| - корпусная часть: |
200х36х22 мм |
| - якорная часть: |
152х36х15мм |
| Масса: |
не более 2.6 кг |
| Цвет: |
серый (RAL 9006) |
| Срок службы: |
5 лет |
| Гарантия: |
1 год |
| Корпусная часть: |
1 шт. |
| Якорная часть: |
1 шт. |

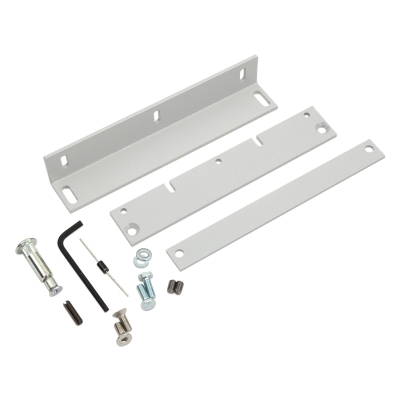

| Комплект крепежа для корпуса и якоря: |
1 шт. |
| Защитный диод 1N5406: |
1 шт. |
| Ключ шестигранный S4: |
1 шт. |
| Комплект документации (руководство пользователя, гарантия, монтажный шаблон и т.п.): |
1 шт. |
Дополнительно
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик состояния замка; длина кабеля - 2 м (подводка кабеля открытым способом); климатическое исполнение - У1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.35 А; рабочая температура от -40 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик положения двери; длина кабеля - 2 м (подводка кабеля открытым способом); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.35 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 152х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик положения двери; длина кабеля - 2 м (подводка кабеля в металлорукаве); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 24 В DC; максимальный потребляемый ток - 0.17 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 152х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик положения двери; длина кабеля - 2 м (подводка кабеля открытым способом); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 24 В DC; максимальный потребляемый ток - 0.17 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 152х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик состояния замка; длина кабеля - 2 м (подводка кабеля в металлорукаве); климатическое исполнение - У1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.35 А; рабочая температура от -40 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик состояния замка; длина кабеля - 2 м (подводка кабеля в металлорукаве); климатическое исполнение - У1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 24 В DC; максимальный потребляемый ток - 0.17 А; рабочая температура от -40 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; длина кабеля - 2 м (подводка кабеля открытым способом); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 24 В DC; максимальный потребляемый ток - 0.17 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик состояния замка; длина кабеля - 2 м (подводка кабеля открытым способом); климатическое исполнение - У1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 24 В DC; максимальный потребляемый ток - 0.17 А; рабочая температура от -40 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; длина кабеля - 2 м (подводка кабеля в металлорукаве); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.35 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; длина кабеля - 2 м (подводка кабеля открытым способом); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.35 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; длина кабеля - 2 м (подводка кабеля в металлорукаве); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 24 В DC; максимальный потребляемый ток - 0.17 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
