AL-FM-M21-H-24-K ЭКСКОН Взрывозащищенный электромагнитный замок с датчиком Холла
Артикул: sb25925
Производитель: ЭКСКОН
Розничная цена:33 530 ₽/шт.
Оптовая цена:33 530 ₽/шт.
-+
В корзину
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
ЭКСКОН AL-FM-M21-H-24-K - это взрывозащищенный электромагнитный замок, который предназначен для блокировки легких распашных дверей во взрывоопасных зонах класса 1, 21, 2 и 22 (ГОСТ IEC 60079-14-2011), а также любых помещениях или на улице (калитки, ворота). По своему назначению, данная модель замка является универсальной, может монтироваться как в горизонтальной, так и в вертикальной плоскостях, при этом сторона открытия двери не имеет значения. Сила удерживания замка составляет порядка 1800 H (180 кгс).
Основные отличительные особенности:

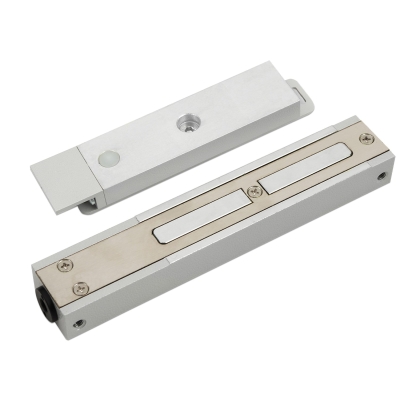

- конструкция замка: корпусная часть и якорная часть;
- сила удерживания 180 кгс (1800 Н);
- материал полотна двери: дерево;
- тип двери: распашные;
- накладной монтаж;
- универсальная установка как в горизонтальной, так и вертикальной плоскостях;
- эксплуатация во взрывоопасных зонах класса 1, 21, 2 и 22 (ГОСТ IEC 60079-14-20110);
- маркировка взрывозащиты 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X по ГОСТ 31610.0-2014 (IEC 60079-0:2011);
- встроенный датчик состояния замка (датчик Холла);
- питание от источника 24 В DC (0.17 А);
- климатическое исполнение У1 (от -40°C до +50°C, степень защиты IP67);
- для подключения предусмотрен кабельный вывод длиной 2 м (опционально можно увеличить до 10 м);
- подводка кабеля к замку осуществляется открытым способом.
Обратите внимание! Замок ЭКСКОН AL-FM-M21 доступен для заказа в нескольких модификациях (см. "Структура условного обозначения для ЭКСКОН AL-FM-M21"). Весь модельный ряд замков ЭКСКОН AL-FM-M21 приведен в табличке:
Подробное описание
Структура условного обозначения замков ЭКСКОН AL-FM-M21
Схема подключения
Конструкция и комплектация
Габаритные размеры
| Тип: | взрывозащищенный электромагнитный замок |
| Способы монтажа: | |
| - врезной: | - |
| - накладной: | + |
| - на стеклянную дверь: | - |
| Монтажное положение: | вертикальное или горизонтальное |
| Тип двери: | распашные |
| Материал двери: | дерево |
| Сторона открытия двери: | любая |
| Толщина двери: | любая |
| Усилие удержания: | 1800 Н (180 кгс) |
| Остаточное намагничивание при отключении питания: | не более 0.5 кгс |
| Режим работы: | нормально-открытый (NO) |
| Контроль состояния замка: | есть, встроенный датчик Холла |
| Контроль положения двери: | - |
| Оповещение о попытках взлома | - |
| Параметры датчика состояния замка (датчик Холла): | |
| - максимальная коммутируемая мощность: | - |
| - диапазон коммутируемых токов: | до 0.4 А |
| - диапазон коммутируемых напряжений: | до 60 В |
| - контактное сопротивление: | 2 Ом |
| - зона срабатывания геркона при смещении якоря: | - |
| Класс устойчивости к взлому: | - |
| Длина встроенного кабеля: | 2 м (опционально до 10 м) |
| Способ подводки кабеля: | открытым способом |
| Напряжение питания: | 24 B DC (+15/-10%) |
| Максимальный потребляемый ток: | 0.17 А |
| Маркировка взрывозащиты: | 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X по ГОСТ 31610.0-2014 (IEC 60079-0:2011) |
| Эксплуатация во взрывоопасных зонах: | класс 1, 21, 2 и 22 согласно ГОСТ IEC 60079-14-2011 |
| Климатическое исполнение: | У1 по ГОСТ 15150-69 |
| Рабочая температура: | от -40°С до +50°С |
| Класс защиты по ГОСТ 14254-2015: | IP67 |
| Относительная влажность: | до 98% при 25˚С |
| Класс защиты от поражения электрическим током: | I по ГОСТ 12.2.007.0-75 |
| Габаритные размеры (ДхШхВ): | |
| - корпусная часть: | 200х36х22 мм |
| - якорная часть: | 124х36х15мм |
| Масса: | не более 2.6 кг |
| Цвет: | серый (RAL 9006) |
| Срок службы: | 5 лет |
| Гарантия: | 1 год |

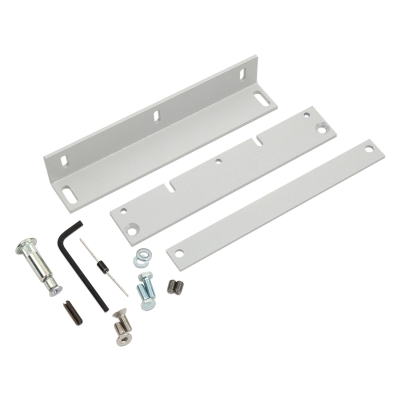

| Корпусная часть: | 1 шт. |
| Якорная часть: | 1 шт. |
| Комплект крепежа для корпуса и якоря: | 1 шт. |
| Защитный диод 1N5406: | 1 шт. |
| Варистор JVR-14N470K: | 1 шт. |
| Ключ шестигранный S4: | 1 шт. |
| Комплект документации (руководство пользователя, гарантия, монтажный шаблон и т.п.): | 1 шт. |
Дополнительно
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик положения двери; длина кабеля - 2 м (подводка кабеля открытым способом); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.35 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 152х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик положения двери; длина кабеля - 2 м (подводка кабеля в металлорукаве); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.35 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 152х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик состояния замка; длина кабеля - 2 м (подводка кабеля в металлорукаве); климатическое исполнение - У1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 24 В DC; максимальный потребляемый ток - 0.17 А; рабочая температура от -40 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик положения двери; длина кабеля - 2 м (подводка кабеля в металлорукаве); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 24 В DC; максимальный потребляемый ток - 0.17 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 152х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик положения двери; длина кабеля - 2 м (подводка кабеля открытым способом); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 24 В DC; максимальный потребляемый ток - 0.17 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 152х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик состояния замка; длина кабеля - 2 м (подводка кабеля открытым способом); климатическое исполнение - У1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.35 А; рабочая температура от -40 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; длина кабеля - 2 м (подводка кабеля открытым способом); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.35 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; длина кабеля - 2 м (подводка кабеля в металлорукаве); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 24 В DC; максимальный потребляемый ток - 0.17 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; длина кабеля - 2 м (подводка кабеля открытым способом); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 24 В DC; максимальный потребляемый ток - 0.17 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; датчик состояния замка; длина кабеля - 2 м (подводка кабеля в металлорукаве); климатическое исполнение - У1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.35 А; рабочая температура от -40 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
Для уличных дверей, калиток и дверей во взрывоопасных зонах; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 180 кгс; длина кабеля - 2 м (подводка кабеля в металлорукаве); климатическое исполнение - О1; степень защиты - IP67; взрывозащита 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.35 А; рабочая температура от -60 °С до +50 °С; габаритные размеры - 200х36х22 мм (замок), 124х36х15 мм (якорь); масса - 2.6 кг.
