Снят с производства! Рекомендуемый аналог AL-250SM.

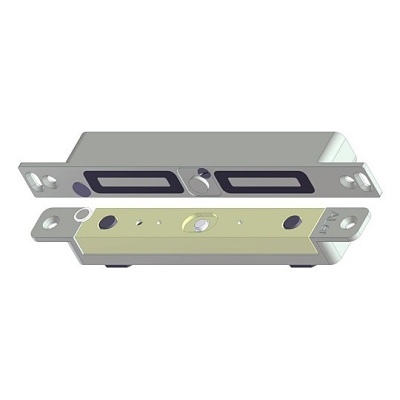

Сдвиговый электромагнитный замок AL-250SH используется при построении систем контроля доступа различных масштабов и функционального назначения. Замок служит для блокирования распашных дверей, толщина полотна которых 25 мм и более, при этом сторона открывания не имеет значения. Конструктивно AL-250SH состоит из двух частей – корпусной и якорной.
- замок устанавливается строго в горизонтальном положении врезным способом: корпус монтируется в дверную коробку, а якорь – в торец дверного полотна; при этом важным условием для обеспечения максимального удерживающего усилия на сдвиг и длительного срока службы без проведения техобслуживания является обязательное соблюдение эксплуатационного зазора между рабочими поверхностями обеих частей в пределах 1,5-3,5 мм и взаимного расположения друг относительно друга в поперечном направлении 1-2 мм;
- для изменения зазора на корпусной части имеется регулировочная вставка, при повороте которой на 90° изменяется его значение на 0,75 мм;

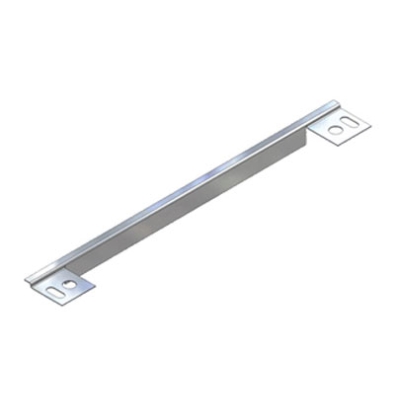

- врезной метод монтажа обеспечивает скрытность установки, но при необходимости маскирования зазоров и щелей, неизбежно образующихся при инсталляции корпуса в дверную коробку, применяется декоративная планка 250SD, изготовленная из нержавеющей стали;

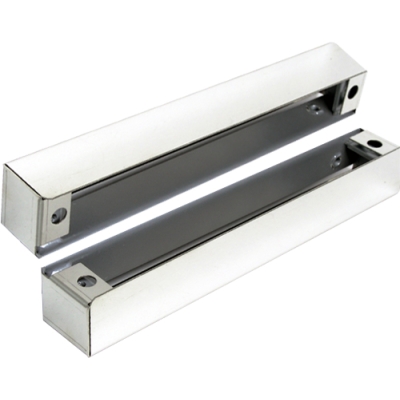

- накладной монтаж обеспечивается при использовании дополнительного монтажного комплекта МК AL-250S, а для стеклянных дверей - MK AL-250S-Glass;
- данная модель гарантирует удерживающее усилие на сдвиг более 250 кг в соответствии с классом устойчивости U2 по ГОСТ Р 52582-2006;
- устройство питается от источника 12 В DC и функционирует в нормально-открытом режиме, обеспечивающем разблокированное состояние и, соответственно, открытое положение двери при отсутствии питающего напряжения;
- для осуществления контроля и сигнализации положения двери и блокировки замка, а также для управления другими исполнительными устройствами в корпус замка встроен датчик Холла, а в якорь – магнит; при закрывании двери и блокировке электромагнитного замка контакты реле датчика замыкаются; кроме того, встроенный датчик Холла участвует в механизме активации блокировки замка, который разделен на два режима с целью экономии потребления энергии: в режиме «ПОДБРОС» якорь притягивается в момент закрытия при включении обмоток замка большим током намагничивания по сигналу датчика; по истечении 4-5 с замок переходит в режим «УДЕРЖАНИЕ» с пониженным током потребления;
- AL-250SH предназначен для эксплуатации только внутри помещений.
Подробное описание
Схема подключения AL-250SH ЭКСКОН

| Способ монтажа |
врезной; накладной при использовании дополнительных кронштейнов |
| Монтажное положение |
горизонтальное |
| Тип двери |
легкая внутренняя деревянная, металлическая, стеклянная; распашная и маятниковая |
| Сторона открытия двери |
любая |
| Толщина двери |
не менее 25 мм |
| Допустимый эксплуатационный зазор между рабочими поверхностями обеих частей |
1,5-3,5 мм |
| Усилие удержания |
250 кг |
| Класс устойчивости |
U2 по ГОСТ Р 52582-2006 |
| Режим |
нормально-открытый (NO) |
| Контроль положения двери и блокировки замка |
есть; датчик Холла |
| Длина кабеля |
0,3 м |
| Напряжение питания |
12 B DC |
| Максимальный потребляемый ток: |
|
| - в режиме "ПОДБРОС" |
0,9 А |
| - в режиме "УДЕРЖАНИЕ" |
0,22 А |
| Время работы режима "ПОДБРОС" |
4-5 с |
| Параметры выходного реле: |
|
| - максимальный коммутируемый ток |
0,4 А |
| - максимальное коммутируемое напряжение |
60 В |
| Рабочая температура |
-10 °С...+35 °С |
| Степень защиты |
IP20 |

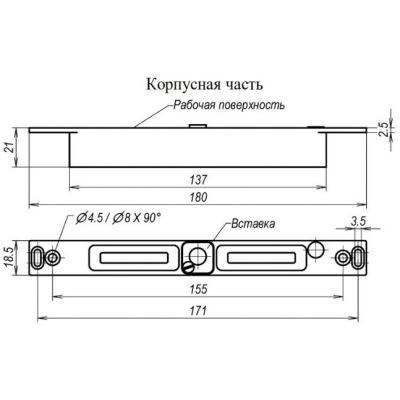

| Габариты корпусной части |
180х18,5х23 мм |

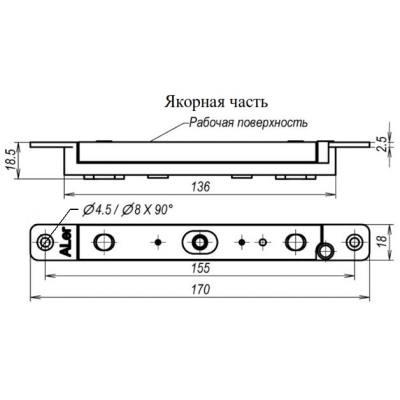

| Габариты якорной части |
170х18х19 мм |
| Масса |
0,8 кг |
| Срок службы |
5 лет |
Дополнительно
Планка декоративная накладная для замков AL-250SH и AL-250SV, габариты - 180х22х10,5 мм. Отдельно не поставляется, только в базовой комплектации со сдвиговым замком серии AL-250S.
Монтажный комплект для установки сдвиговых замков AL-250SH, AL-250SV накладным способом, декоративный кожух, габариты - 184х31х23 мм, цвет - белый.

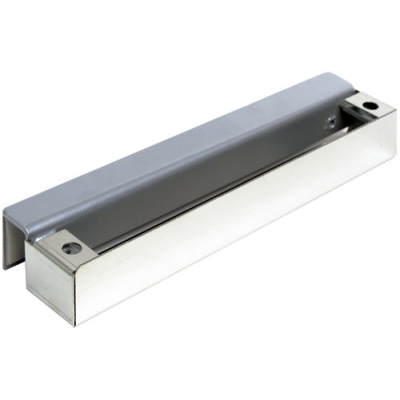

Монтажный комплект для установки сдвигового электромагнитного замка AL-250SH на стеклянные двери, тип двери - односторонняя/двухсторонняя, толщина двери - 8...10 мм, цвет - полированная нержавеющая сталь, габариты - 184х39х26 мм.
Монтажный комплект для установки сдвиговых замков AL-250SH, AL-250SV накладным способом, декоративный кожух, габариты - 184х31х23 мм, цвет - серый.
Монтажный комплект для установки сдвиговых замков AL-250SH, AL-250SV накладным способом, декоративный кожух, габариты - 184х31х23 мм, цвет - коричневый.

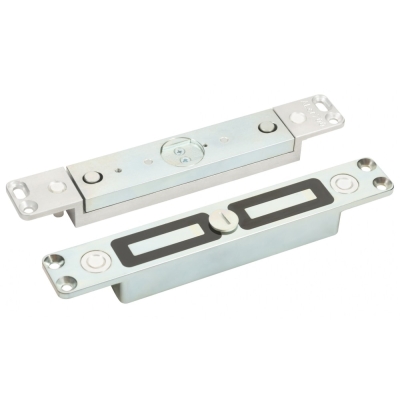

Электромагнитный замок для тяжелых внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, функция оповещения при попытке взлома, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - вертикальное, усилие удержания - не менее 700 кг, класс устойчивости - U4, толщина двери - не менее 45 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 1,45 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 203х30х25 мм, габариты якоря - 203х30х25 мм, масса - 1,5 кг.
Электромагнитный замок для тяжелых внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, функция оповещения при попытке взлома, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - вертикальное, усилие удержания - не менее 700 кг, класс устойчивости - U4, толщина двери - не менее 45 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 24 В DC, максимальный потребляемый ток - 0,75 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 203х30х25 мм, габариты якоря - 203х30х25 мм, масса - 1,5 кг.
Электромагнитный замок для тяжелых внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, функция оповещения при попытке взлома, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - горизонтальное, усилие удержания - не менее 700 кг, класс устойчивости - U4, толщина двери - не менее 45 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 1,45 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 203х30х25 мм, габариты якоря - 203х30х25 мм, масса - 1,5 кг.
Электромагнитный замок для тяжелых внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, функция оповещения при попытке взлома, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - горизонтальное, усилие удержания - не менее 700 кг, класс устойчивости - U4, толщина двери - не менее 45 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 0,75 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 203х30х25 мм, габариты якоря - 203х30х25 мм, масса - 1,5 кг.

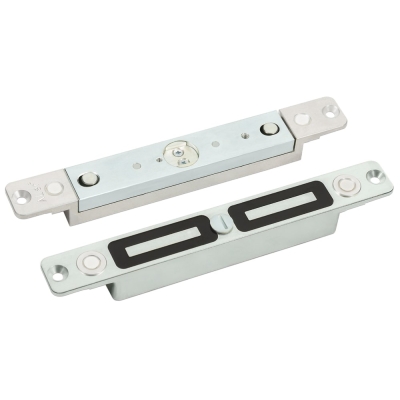

Электромагнитный замок для средних внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - вертикальное, усилие удержания - не менее 400 кг, класс устойчивости - U3, толщина двери - не менее 35 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 1,1 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 201,5х25х25 мм, габариты якоря - 201,5х25х25 мм, масса - 1,15 кг.
