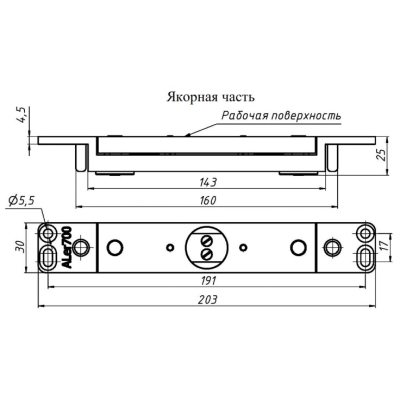

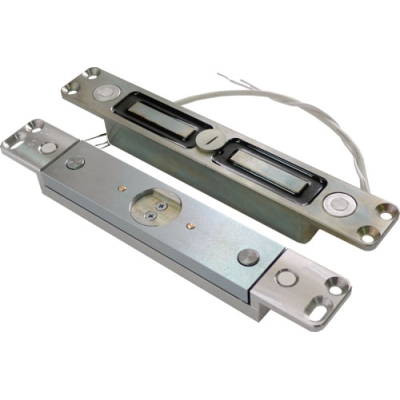

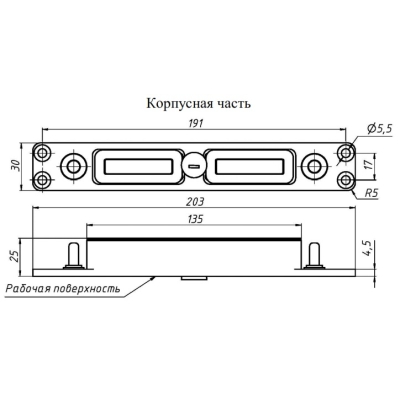

Сдвиговый электромагнитный замок AL-700SV-12В используется при построении систем контроля доступа с повышенными требованиями к безопасности различных масштабов и функционального назначения. Замок служит для блокирования распашных дверей, толщина полотна которых 45 мм и более, при этом сторона открывания не имеет значения. Конструктивно AL-700SV-12В состоит из двух частей – корпусной и якорной.
замок устанавливается строго в вертикальном положении врезным способом, обеспечивающим скрытность установки: корпус монтируется в дверную коробку, а якорь – в торец дверного полотна; при этом важным условием для обеспечения максимального удерживающего усилия на сдвиг и длительного срока службы без проведения техобслуживания является обязательное соблюдение эксплуатационного зазора между рабочими поверхностями обеих частей в пределах 2-5 мм и взаимного расположения друг относительно друга в продольном направлении ±2 мм;
для изменения зазора на корпусной части имеется удерживающий выступ, при повороте которого на 90° изменяется его значение на 1 мм;

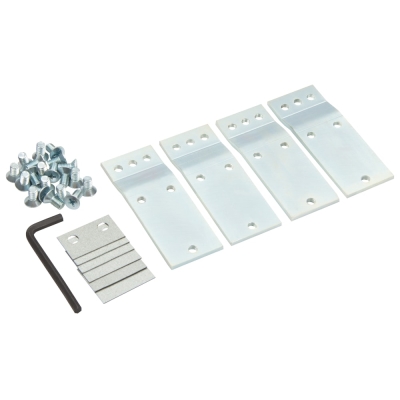

накладной монтаж обеспечивается при использовании дополнительного монтажного комплекта МК AL-700S;
данная модель гарантирует удерживающее усилие на сдвиг более 700 кг в соответствии с классом устойчивости U4 по ГОСТ Р 52582-2006;
устройство питается от источника 12 В DC и функционирует в нормально-открытом режиме, обеспечивающем разблокированное состояние и, соответственно, открытое положение двери при отсутствии питающего напряжения;
для осуществления контроля и сигнализации положения двери и блокировки замка, а также для управления другими исполнительными устройствами в корпус замка встроены датчик Холла и магнитоконтактный извещатель, а в якорь – два магнита; при закрывании двери и блокировке электромагнитного замка контакты реле датчиков замыкаются; кроме того, встроенный датчик Холла участвует в механизме активации блокировки замка, который разделен на два режима с целью экономии потребления энергии: в режиме «ПОДБРОС» якорь притягивается в момент закрытия при включении обмоток замка большим током намагничивания по сигналу датчика; по истечении 4-6 с замок переходит в режим «УДЕРЖАНИЕ» с пониженным током потребления;
встроенный цифровой датчик Холла также выполняет функцию раннего обнаружения и оповещения о попытках взлома замка; так, во время взлома при прикладываемом усилии 400 кг и более датчик размыкает "сухие" контакты реле, передавая тревогу, например, на пульт охранного наблюдения;
AL-700SV-12В предназначен для эксплуатации в неотапливаемых помещениях или на улице под навесом.
Монтажный комплект для установки сдвиговых замков AL-500SH, AL-500SV (сняты с производства), а также AL-700SH, AL-700SV накладным способом, декоративный кожух, габариты - 203х36,5х30 мм, цвет - белый (RAL 9016).
Электромагнитный замок для легких внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - горизонтальное, усилие удержания - не менее 250 кг, класс устойчивости - U2, толщина двери - не менее 25 мм, длина кабеля - 0,3 м, степень защиты - IP20, напряжение питания - 12 В DC, максимальный потребляемый ток - 0,9 А, рабочая температура - -10 °С...+35 °С, габариты корпуса - 180х18,5х23 мм, габариты якоря - 170х18х19 мм, масса - 0,8 кг.
Электромагнитный замок для тяжелых внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, функция оповещения при попытке взлома, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - вертикальное, усилие удержания - не менее 700 кг, класс устойчивости - U4, толщина двери - не менее 45 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 24 В DC, максимальный потребляемый ток - 0,75 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 203х30х25 мм, габариты якоря - 203х30х25 мм, масса - 1,5 кг.
Электромагнитный замок для легких внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - вертикальное, усилие удержания - не менее 250 кг, класс устойчивости - U2, толщина двери - не менее 25 мм, длина кабеля - 0,3 м, степень защиты - IP20, напряжение питания - 12 В DC, максимальный потребляемый ток - 0,9 А, рабочая температура - -10 °С...+35 °С, габариты корпуса - 180х18,5х23 мм, габариты якоря - 170х18х19 мм, масса - 0,8 кг.
Электромагнитный замок для тяжелых внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, функция оповещения при попытке взлома, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - горизонтальное, усилие удержания - не менее 700 кг, класс устойчивости - U4, толщина двери - не менее 45 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 1,45 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 203х30х25 мм, габариты якоря - 203х30х25 мм, масса - 1,5 кг.
Электромагнитный замок для тяжелых внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, функция оповещения при попытке взлома, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - горизонтальное, усилие удержания - не менее 700 кг, класс устойчивости - U4, толщина двери - не менее 45 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 0,75 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 203х30х25 мм, габариты якоря - 203х30х25 мм, масса - 1,5 кг.
Электромагнитный замок для средних внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - вертикальное, усилие удержания - не менее 400 кг, класс устойчивости - U3, толщина двери - не менее 35 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 1,1 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 201,5х25х25 мм, габариты якоря - 201,5х25х25 мм, масса - 1,15 кг.
Электромагнитный замок для средних внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - вертикальное, усилие удержания - не менее 400 кг, класс устойчивости - U3, толщина двери - не менее 35 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 24 В DC, максимальный потребляемый ток - 0,55 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 201,5х25х25 мм, габариты якоря - 201,5х25х25 мм, масса - 1,15 кг.
Электромагнитный замок для средних внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - горизонтальное, усилие удержания - не менее 400 кг, класс устойчивости - U3, толщина двери - не менее 35 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 1,1 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 201,5х25х25 мм, габариты якоря - 201,5х25х25 мм, масса - 1,15 кг.
Электромагнитный замок для средних внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - горизонтальное, усилие удержания - не менее 400 кг, класс устойчивости - U3, толщина двери - не менее 35 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 24 В DC, максимальный потребляемый ток - 0,55 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 201,5х25х25 мм, габариты якоря - 201,5х25х25 мм, масса - 1,15 кг.
Монтажный комплект для установки сдвиговых замков AL-500SH, AL-500SV (сняты с производства), а также AL-700SH, AL-700SV накладным способом, декоративный кожух, габариты - 203х36,5х30 мм, цвет - серый (RAL 9006).
Монтажный комплект для установки сдвиговых замков AL-500SH, AL-500SV (сняты с производства), а также AL-700SH, AL-700SV накладным способом, декоративный кожух, габариты - 203х36,5х30 мм, цвет - коричневый (RAL 8017).
