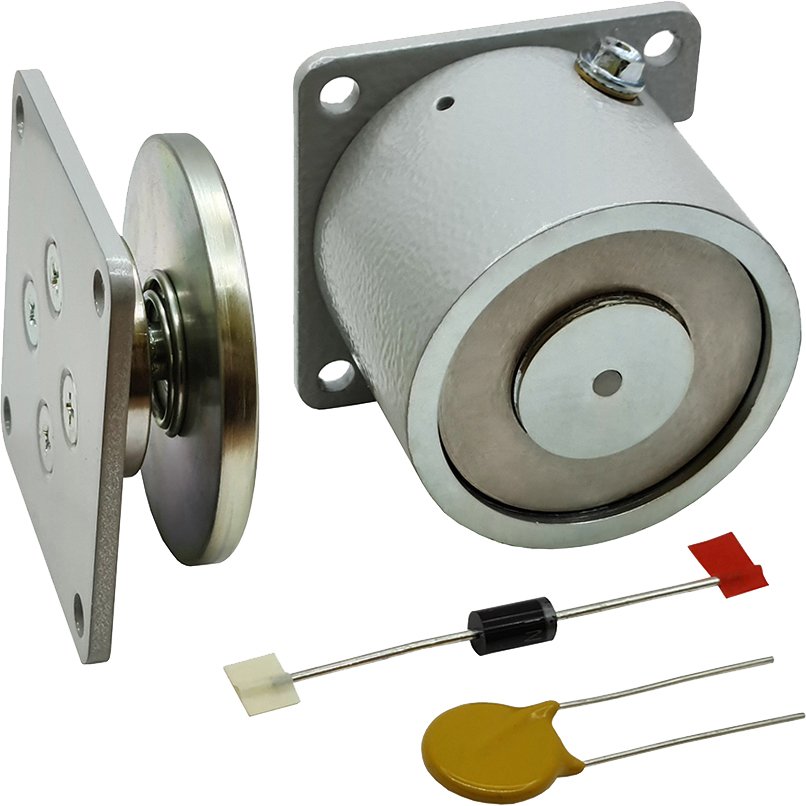

ALM-FM-S03-W ALEKO Взрывозащищенный электромагнитный замок
Розничная цена:34 960 ₽/шт.
Оптовая цена:30 765 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Взрывозащищенный электромагнитный замок ALM-FM-S03-W производства российской компании ALEKO используется при построении СКУД или ОПС во взрывоопасных зонах. Замок имеет два назначения: удержание открытыми аварийных, эвакуационных и запасных дверей; автоматическая блокировка самозакрывающихся противопожарных дверей. Усилие удержания не менее 50 кгс.
Взрывозащитная маркировка 1Ex mb IIC T5 Gb X / Ex mb IIIC T85°C Db X. Допускается эксплуатация во взрывоопасных локациях классов 1, 21, 2 и 22, за исключением шахт, опасных по рудничному газу и/или горючей пыли. В зависимости от назначения, функционально замок может быть нормально-открытым (активируется после подачи питания) или нормально-закрытым (при подачи питания отключается).

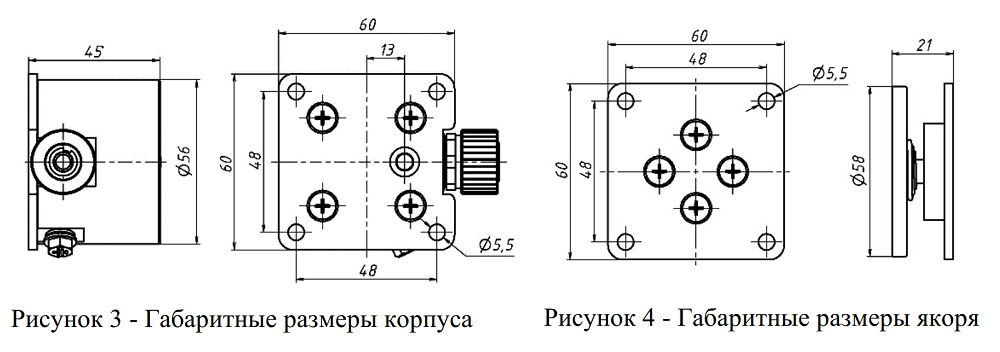

Конструктивно электромагнитный замок состоит из двух цельнометаллических фрезерованных частей – корпусной и якорной. Заливочный герметик защищен крышкой из нержавеющей стали. Габаритные размеры: корпус 60х60х45 мм, якорь 60х60х21 мм, масса замка 1.5 кг. Климатическое исполнение У1 согласно ГОСТ 15150-69, степень защиты от влаги и пыли IP54, рабочие температуры от -40°С до +50°С. Эксплуатация в промышленных условиях. Питание DC 12В или 24В (определяется при заказе).

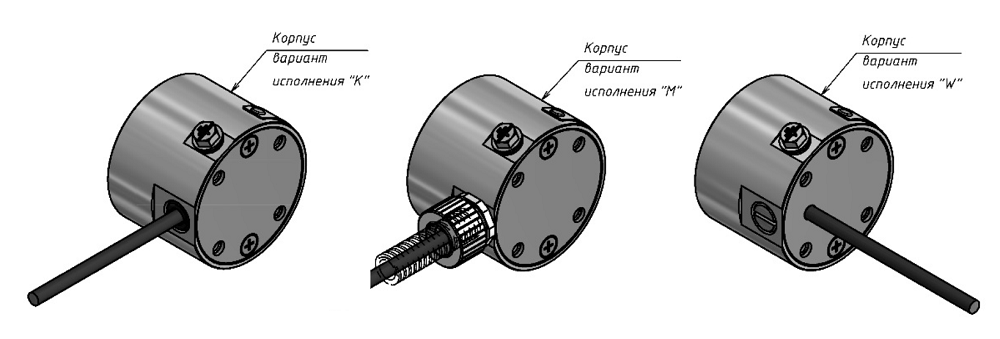

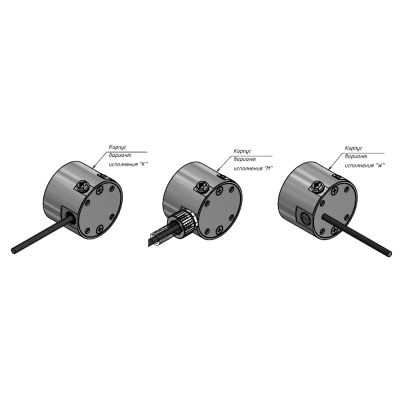

Замок модификации ALM-FM-S03-W оснащен двужильным кабелем длиной 2 метра и герметичным осевым кабельным выводом для последующей скрытой прокладки кабеля.
Монтаж накладной. Важным условием для обеспечения максимального удерживающего усилия и длительного срока службы с заданными эксплуатационными характеристиками без проведения техобслуживания является обязательное соблюдение плотного прилегания рабочих плоскостей обеих частей при закрытом положении двери.
Подробное описание

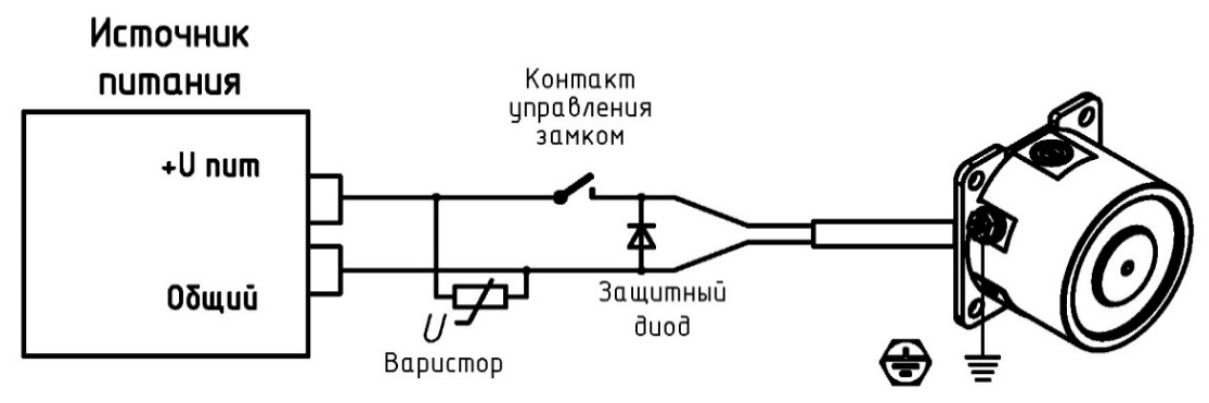

Схема подключения ALM-FM-S03 ALEKO

| Тип устройства |
взрывозащищенный электромагнитный замок для удержания аварийных дверей открытыми |
| Взрывозащитная маркировка |
1Ex mb IIC T5 Gb X / Ex mb IIIC T85°C Db X |
| Локации |
взрывоопасные зоны класса 1, 21, 2 и 22, за исключением шахт |
| Усилие удержания |
> 50 кгс |
| Режим |
нормально-открытый / нормально-закрытый |
| Встроенные датчики |
отсутствуют |
| Напряжение питания |
DC 12B / 24В (определяется при заказе) |
| Габариты корпусной части |
60х60х45 мм |
| Габариты якорной части |
60х60х21 мм |
| Масса |
1,5 кг |
| Степень защиты от влаги и пыли |
IP54 |
| Климатическое исполнение |
У1 по ГОСТ 15150-69 |
| Рабочая температура |
-40 °С...+50 °С |
| Присоединенный кабель |
двужильный длиной 2 м |
| Кабельный вывод |
герметичный, осевой, для скрытой прокладки кабеля |
| Монтаж |
в любых помещениях или на улице |
