ZM3E CAME Блок управления
Розничная цена:31 320 ₽/шт.
Оптовая цена:31 320 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

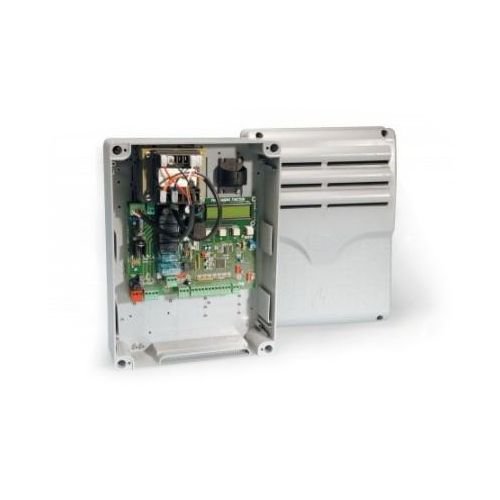

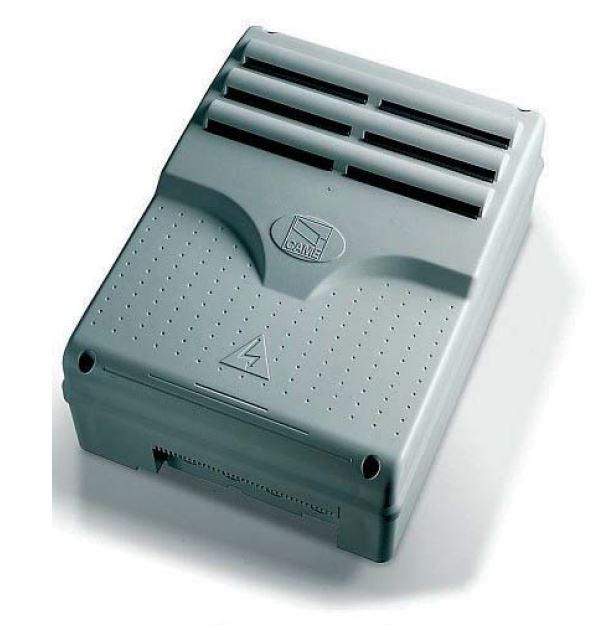

ZM3E – это многофункциональный блок управления для приводов CAME. Он оборудован дисплеем и имеет пользовательский интерфейс для программирования основных функций. Среди функционала имеется регулировка скорости и времени открытия/закрытия, функция автоматического закрытия, присутствие оператора, обнаружение препятствия и т.п. Также поддерживается подключение различного рода дополнительных аксессуаров с питанием 12/24 VDC (электрозамки, лампы), радиомодуля, датчиков движения и т.п. Выходы с питанием 220 VAC для подключения приводов и 12/24 VDC для подключения периферии, защищены сменными предохранителями.
Основные особенности:
- подключение двух приводов с питанием 220 VAC;
- питание блока от сети 220 VAC;
- слаботочные выходы 12/24 VDC для подключения периферии;
- возможность подключить радиомодуль, фотоэлементы, кнопки, считыватели и т.п.;
- возможность регулировки времени открытия;
- задержка второго привода при закрытии;
- функция реверса в случае препятствия на пути движения створок ворот;
- функция замедления движения в конечной точке;
- защита корпуса по стандарту IP54 (влага/пыль);
- установка на поверхности любого типа (монтажная пластина в комплекте);
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Подробное описание
Схема подключений ZM3E

| Тип: |
многофункциональный блок управления для приводов CAME |
| Выходы подключения приводов: |
2х220 VAC |
| Выходы подключения периферии: |
12/24 VDC (до 35 Вт) |
| Функции: |
регулировка скорости и времени открытия, задержка закрытия, присутствие оператора |
| Подключение: |
сигнальная лампа, электромеханический замок, фотоэлементы, кнопки, считыватели и т.п. |
| Установка платы радиоприемника: |
+ |
| Совместимость: |
привода CAME |
| Питание: |
~230 В, 50/60 Гц |
| Максимально допустимая мощность: |
750 Вт |
| Потребление в режиме ожидания: |
85 мА |
| Класс изоляции контуров: |
II |
| Предохранители: |
входной - 5 А; устройства управления - 3.16 А; аксессуары - 1.6 А |
| Материал корпуса: |
ABS-пластик |
| Класс защиты корпуса: |
IP54 |
| Диапазон рабочих температур: |
-20°C...+55°C |

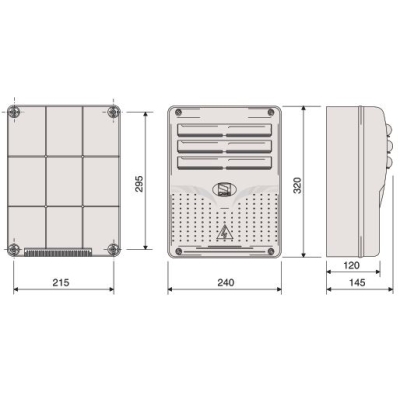

| Габариты: |
320х240х114 мм |
| Вес: |
- |
Дополнительно
