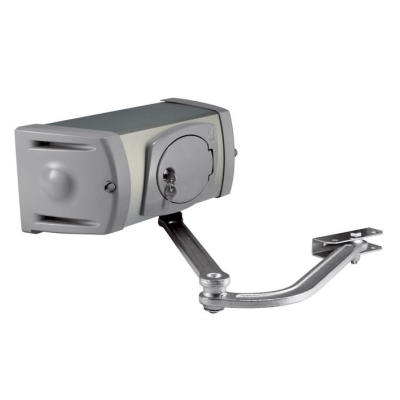

FERNI 40230 CAME Рычажный привод ворот
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Комплектация привода:
- комплект приводов 001FE40230 с питанием 220 VAC (2 шт.);
- блок управления 002ZM3E (1 шт.);
- комплект крепежей (2 шт.).

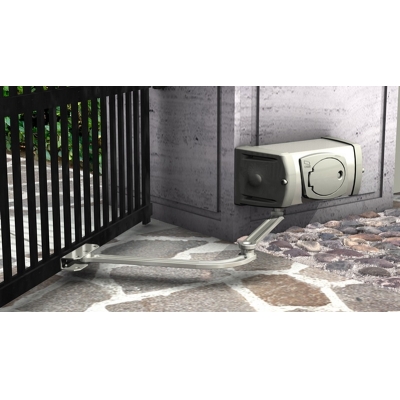

Комплект приводов с шарнирным рычагом предназначен для автоматизации процесса открытия/закрытия створок распашных ворот. Комплектные привода оснащены датчиками обнаружения препятствий, имеют функцию автоматического реверса движения на случай преграды на пути движения створок. Они рассчитаны на работу средней интенсивности и могут устанавливаться для управления створками ворот распашного типа, длина которых не более чем 4 м, а вес в пределах 400-800 кг. Корпуса приводов защищены и могут подвергаться воздействию внешних климатических условий.
Основные особенности:
- шарнирно-рычажный привод с механизмом самоблокировки;
- полностью бесшумная работа;
- экстренная разблокировка при помощи ручного ключа;
- питание БУ и электромоторов от сети ~220 В;
- самодиагностирующийся блок управления с возможностью подключения радиомодуля;
- возможность регулировки времени открытия;
- функция реверса в случае препятствия на пути движения створок ворот;
- наличие упоров безопасности и концевых выключателей;
- функция замедления движения в конечной точке;
- рычажный механизм позволяет управлять открытием створок ворот в диапазоне от 0 до 110°;
- защита корпуса по стандарту IP44 (влага/пыль);
- установка на широкие столбы с кирпича или камня (монтажная пластина в комплекте);
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Подробное описание
Схема подключения FERNI 40230
| Тип: |
рычажно-шарнирный привод для распашных ворот |
| Блокировка привода в конечном положении: |
есть |
| Характеристики ворот (max): |
2-4 м - длина створки; 400-800 кг- вес створки |
| Электропитание двигателя: |
~230 В (50/60 Гц) |
| Электропитание блока управления: |
~230 В (50/60 Гц) |
| Резервное питание: |
- |
| Потребляемая мощность в режиме ожидания: |
- |
| Максимальный потребляемый ток: |
1.2 A |
| Мощность: |
140 Вт |
| Передаточное число редуктора: |
- |
| Крутящий момент: |
540 Нм |
| Интенсивность использования: |
30% |
| Время открывания (до 90°): |
34 с |
| Максимальный угол открывания: |
110° |
| Максимальная температура двигателя: |
150°С |
| Класс изоляции: |
I |
| Конденсатор: |
- |
| Диапазон рабочих температур: |
от -20°С до +55°С |
| Класс защиты: |
IP44 |

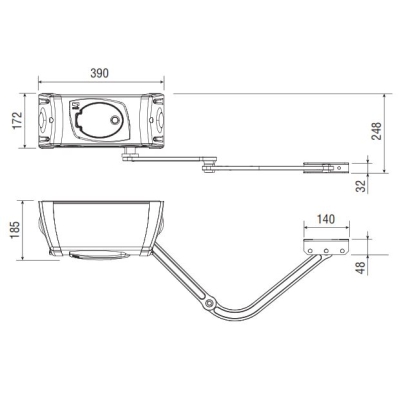

| Габаритные размеры (ДхШхВ): |
390х172х185 мм |
| Вес: |
13.7 кг |
| Комплект рычажных приводов (001FE40230): |
2 шт |
| Блок управления (002ZM3E): |
1 шт |
| Специальный стальной крепеж: |
2 шт |
Дополнительно
Система дистанционной разблокировки привода со встроенной в корпусе кнопкой управления, трос 5 м.
Кабель нагревательный со встроенным термостатом для приводов серии FAST, FERNI и FROG, длина 40 см, +5°C…+15°C порог срабатывания термостата, максимальная температура кабеля 135°C.
Рычажный привод для распашных ворот с автоблокировкой, длина/масса створок - 2-4 м/400-800 кг, крутящий момент 540 Нм, 34 секунды время открывания до 90°, максимальный угол открытия до 110°, интенсивность использования 30%, питание электродвигателя 220 VAC, мощность 150 Вт, от -20°С до +55°С, IP44, 390х172х185 мм, 13.7 кг.
Многофункциональный блок управления, пользовательский интерфейс, выход для питания 2-х приводов 220 VAC, выход питания периферии 12/24 VDC (35 Вт), регулировка времени открытия/закрытия, функция замедления закрытия одного привода, подключение радиомодулей, ~230 В (50/60 Гц), 750 Вт, защита выходов питания, ABS-пластик, IP54, -20°C...+55°C, 320х240х114 мм.
