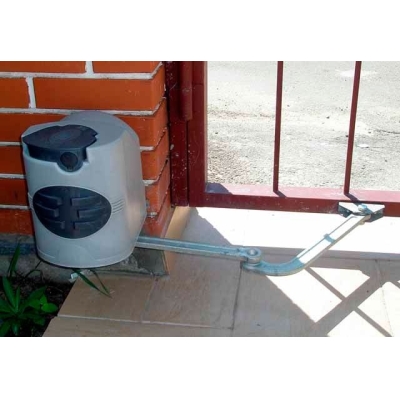

001F7024N CAME Рычажный привод ворот

Рычажный привод ворот
Производитель: CAME

Купить 001F7024N CAME по выгодным ценам в магазине СЕКТОР СБ:

Розница:28 000 руб.
Опт:Звоните!
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание 001F7024N CAME:

001F7024N – это шарнирно-рычажный привод с редуктором, который предназначен для автоматизации процесса открытия/закрытия створок распашных ворот и входит в комплект CAME F7024N. Он оснащен датчиком обнаружения препятствий, имеет функцию автоматического реверса на случай преграды на пути движения створок и имеет функцию автоматической блокировки в конечном положении. 001F7024N рассчитан на работу высокой интенсивности и может устанавливаться для управления створками ворот распашного типа, длина которых не более чем 2.3 м, а вес в пределах 200-300 кг. Корпус привода защищен и может подвергаться воздействию внешних климатических условий.

Основные особенности:

  • шарнирно-рычажный привод с механизмом самоблокировки;
  • полностью бесшумная работа;
  • экстренная разблокировка при помощи ручного ключа;
  • питание электромотора от сети 24 VDC;
  • возможность резервного питания от АКБ (опция);
  • возможность регулировки времени открытия;
  • функция реверса в случае препятствия на пути движения створок ворот;
  • наличие упоров безопасности и концевых выключателей;
  • функция замедления движения в конечной точке;
  • рычажный механизм позволяет управлять открытием створок ворот в диапазоне от 0 до 110°;
  • защита корпуса по стандарту IP54 (влага/пыль);
  • установка на поверхности любого типа (монтажная пластина в комплекте);
  • диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
  • возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.

Подробное описание

Схема подключения 001F7024N

Схема подключения F7024N

<< свернуть

Характеристики

Технические характеристики CAME 001F7024N:
Тип: шарнирно-рычажный привод для распашных ворот
Блокировка привода в конечном положении: есть
Характеристики ворот (max): 1-2.3 м - длина створки; 200-300 кг- вес створки
Электропитание двигателя: 24 VDC
Резервное питание: от АКБ (опция)
Потребляемая мощность в режиме ожидания: -
Максимальный потребляемый ток: 1.4 A
Мощность: 140 Вт
Передаточное число редуктора: -
Крутящий момент: 180 Нм
Интенсивность использования: 100%
Время открывания (до 90°): регулируемое 16-45 с
Максимальный угол открывания: 110°
Максимальная температура двигателя: 150°С
Класс изоляции: I
Конденсатор: -
Диапазон рабочих температур: от -20°С до +55°С
Класс защиты: IP54

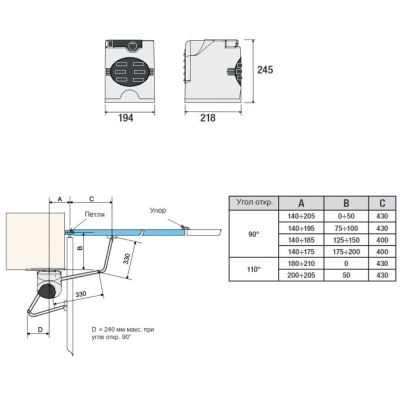

Габаритные размеры (ДхШхВ): 218х194х245 мм
Вес: 9.8 кг

Дополнительно

Рычажный привод ворот
FAST 7024N CAME Рычажный привод ворот
Шарнирно-рычажный привод для распашных ворот с автоблокировкой, длина/масса створок - 1-2.3 м/200-300 кг, вращающий момент 180 Нм, регулируемое время открывания до 90° - 16-45 секунд, максимальный угол открытия до 110°, интенсивность использования 100%, питание БУ 220 VAC, питание электродвигателя 24 VDC (1.4 A), мощность 140 Вт, от -20°С до +55°С, IP54, 218х194х245 мм, 9.8 кг.
