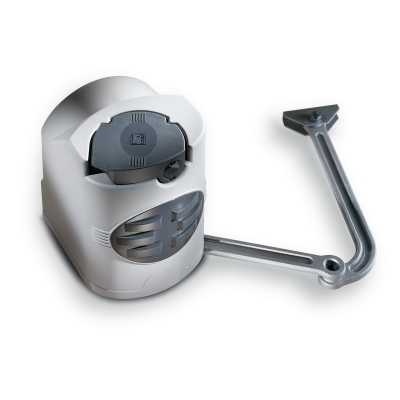

FAST 7024N CAME Рычажный привод ворот
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Комплектация привода:
- комплект приводов F7024N с питанием 24 VDC (2 шт.);
- блок управления ZL180 (1 шт.);
- комплект крепежей (2 шт.).

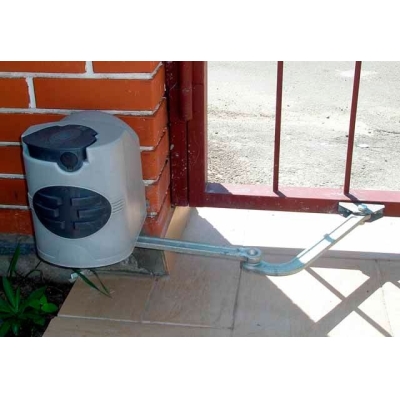

Привод с шарнирным рычагом предназначен для автоматизации процесса открытия/закрытия створок распашных ворот. Он оснащен датчиком обнаружения препятствий, имеет функцию автоматического реверса на случай преграды на пути движения створок и имеет функцию автоматической блокировки в конечном положении. F7024N рассчитан на работу высокой интенсивности и может устанавливаться для управления створками ворот распашного типа, длина которых не более чем 2.3 м, а вес в пределах 200-300 кг. Корпус привода защищен и может подвергаться воздействию внешних климатических условий.
Основные особенности:
- шарнирно-рычажный привод с механизмом самоблокировки;
- полностью бесшумная работа;
- экстренная разблокировка при помощи ручного ключа;
- питание БУ от сети 220 VAC, а электромоторов от сети 24 VDC;
- возможность резервного питания от АКБ (опция);
- самодиагностирующийся блок управления с возможностью подключения радиомодуля;
- возможность регулировки времени открытия;
- функция реверса в случае препятствия на пути движения створок ворот;
- наличие упоров безопасности и концевых выключателей;
- функция замедления движения в конечной точке;
- рычажный механизм позволяет управлять открытием створок ворот в диапазоне от 0 до 110°;
- защита корпуса по стандарту IP54 (влага/пыль);
- установка на поверхности любого типа (монтажная пластина в комплекте);
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Подробное описание
Схема подключения F7024N

| Тип: |
шарнирно-рычажный привод для распашных ворот |
| Блокировка привода в конечном положении: |
есть |
| Характеристики ворот (max): |
1-2.3 м - длина створки; 200-300 кг- вес створки |
| Электропитание двигателя: |
24 VDC |
| Электропитание блока управления: |
220 VAC |
| Резервное питание: |
от АКБ (опция) |
| Потребляемая мощность в режиме ожидания: |
- |
| Максимальный потребляемый ток: |
1.4 A |
| Мощность: |
140 Вт |
| Передаточное число редуктора: |
- |
| Крутящий момент: |
180 Нм |
| Интенсивность использования: |
100% |
| Время открывания (до 90°): |
регулируемое 16-45 с |
| Максимальный угол открывания: |
110° |
| Максимальная температура двигателя: |
150°С |
| Класс изоляции: |
I |
| Конденсатор: |
- |
| Диапазон рабочих температур: |
от -20°С до +55°С |
| Класс защиты: |
IP54 |

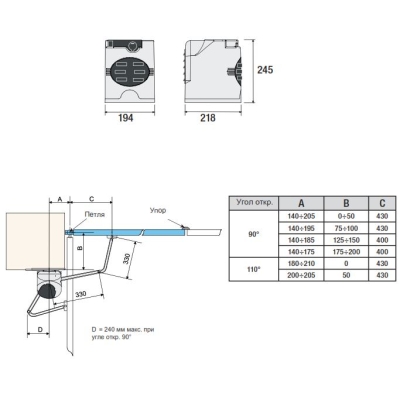

| Габаритные размеры (ДхШхВ): |
218х194х245 мм |
| Вес: |
9.8 кг |
| Комплект приводов (001F7024N): |
2 шт |
| Блок управления (002ZL180): |
1 шт |
| Специальный стальной крепеж: |
2 шт |
Дополнительно
Шарнирно-рычажный привод для распашных ворот с автоблокировкой, длина/масса створок - 1-2.3 м/200-300 кг, вращающий момент 180 Нм, регулируемое время открывания до 90° - 16-45 секунд, максимальный угол открытия до 110°, интенсивность использования 100%, питание электродвигателя 24 VDC (1.4 A), аварийное питание от АКБ (опция), мощность 140 Вт, от -20°С до +55°С, IP54, 218х194х245 мм, 9.8 кг.
Многофункциональный блок управления, пользовательский интерфейс, выходы для питания 2-х приводов 24 VDC, выход питания периферии 24 VDC (34 Вт), регулировка времени открытия/закрытия, функция замедления закрытия одного привода, подключение радиомодулей, питание блока ~230 В (50/60 Гц), 300 Вт, защита выходов питания, ABS-пластик, IP54, -20°C...+55°C, 320х240х145 мм.
