AXI SWN20 CAME Комплект автоматики для распашных ворот
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Комплект автоматики CAME AXI SWN20 представляет собой тщательно подобранный набор оборудования, необходимого для автоматизации работы небольших двустворчатых ворот распашного типа с шириной створок ≤ 2 м и весом ≤ 250 кг кг. Все приборы идеально совмещаются и не требуют обязательного дополнения каким-либо внешним оборудованием
В состав комплекта вошли:
- 2 линейных привода SWN20;
- блок управления ZL65.
Основные функции и особенности:
- линейный привод в малогабаритном погодоустойчивом корпусе;
- надежный блок управления с дисплеем и удобными кнопками управления;
- плавное и равномерное открывание/закрывание створки с минимальным уровнем шума;
- контроль движения и повышенный уровень безопасности за счет встроенного энкодера;
- эффективная система разблокировки с возможностью расширения и дополнения;
- функции автоопределения крайних точек, автозакрывания с регулируемым временем, частичного открывания (калитка) с автозакрыванием, регулирования скорости движения, замедления и задержки закрывания створки, режим замедления открывания/закрывания створок перед остановкой в конечных точках, самодиагностики приборов безопасности и др.
- разъем для платы RSE позволяет реализовать синхронизацию работы 2-х приводов, отслеживать состояние и управлять воротами удаленно через облачный сервис CAME Connect;
- разъемы для плат R700/R800 обеспечивают возможность наращивания количества проводных устройств управления;
- разъемы для модулей GSM и платы радиоприемника AF43SR;
- до 250 пользовательских идентификаторов (карты, коды и др.) с индивидуальной записью/удалением;
- возможность установки карты памяти для хранения данных и быстрого восстановления настроек;
- возможность подключения электрозамка для ворот с открыванием внутрь;
- совместимость с беспроводной системой безопасности RIO 2.0 при дополнении платой RIO-CONN;
- возможность подключения модуля RGP1 для значительного снижения энергопотребления;
- погодоустойчивое исполнение всего оборудования (IP44 / IP54, -20 °С ... +55 °С);
- простая установка и подключение;
- возможность расширения функционала системы с помощью дополнительных приборов безопасности / управления.
Обратите внимание!

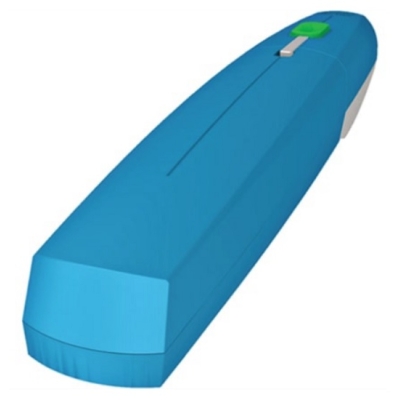

- При заказе необходимо указывать цвет корпуса привода – серый SWN20 или голубой SWN20B.
- Также к заказу доступен аналогичный комплект автоматика для ворот со створками до 2.5 м и 300 кг – AXI SWN25.
Подробное описание
Монтаж (установка)

Схема подключения электропитания

Схемы подключения приводов

Схема подключения сигнальных устройств

Схема подключения устройств управления

Схема подключения фотоэлементов

Схема подключения фотоэлементов с функцией самодиагностики

Схема подключения чувствительных профилей

Подключение беспроводных устройств

Подключение к Came Remote Protocol (CRP)

| Тип |
комплект автоматики для распашных ворот |
| Характеристики ворот: |
|
| - макс. ширина створки |
2 м |
| - макс. масса створки |
250 кг |
| Напряжение электропитания |
AC 230 В, 50/60 Гц |
| Электропитание двигателя |
DC 24 В |
| Потребление в режиме ожидания |
5 Вт |
| Максимальная мощность |
120 Вт |
| Интенсивность использования |
50 % |
| Время открывания на 90° |
15 с |
| Толкающее усилие |
400-2000 Н |
| Класс защиты |
IP44 |
| Диапазон рабочих температур |
-20 °С ... +55 °С |
| Линейный привод SWN20 |
2 шт. |
| Блок управления ZL65 |
1 шт. |
Дополнительно

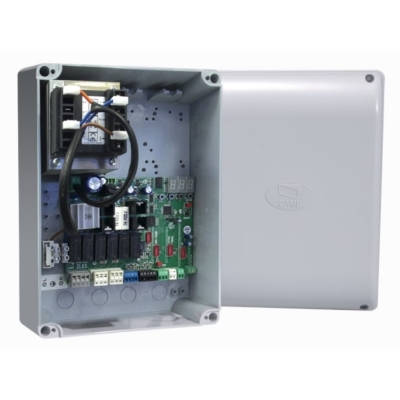

Блок управления одно- или двустворчатыми распашными воротами; подключение до 2-х приводов с электропитанием DC 24 В и мощностью до 300 Вт, электрозамка 12 В / 15 Вт, аксессуаров 24 В / 25 Вт и др.; функция «энкодер»; потребляемая мощность в режиме ожидания - 7 Вт; корпус из ABS-пластика; IP54; -20°C...+55°C; 204х274х133 мм.
Система дистанционной разблокировки привода со встроенной в корпусе кнопкой управления, трос 5 м.
Дистанционная разблокировка распашных ворот; используется совместно с Н3000.
Линейный привод для откатных ворот с длиной створки до 2 м и весом до 250 кг; толкающее усилие - 400-2000 Н; открывание на 90° за 15 с; электропитание двигателя / блока управления - DC 24 В / AC 230 В, 50/60 Гц; макс. мощность - 120 Вт; IP44; 110х838х120 мм; 5.5 кг.
Комплект автоматики для двустворчатых распашных ворот с длиной створок до 2.5 м и весом до 300 кг; толкающее усилие - 400-2000 Н; открывание на 90° за 15 с; электропитание двигателя / блока управления - DC 24 В / AC 230 В, 50/60 Гц; макс. мощность - 120 Вт; IP44 / IP54. В комплекте 2 линейных привода SWN25 и блок управления ZL65.
