AXI SWN25 CAME Комплект автоматики для распашных ворот

Комплект автоматики для распашных ворот
Производитель: CAME

Купить AXI SWN25 CAME по выгодным ценам в магазине СЕКТОР СБ:

Розница:54 700 руб.
Опт:Звоните!
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание AXI SWN25 CAME:

Комплект автоматики CAME AXI SWN25 представляет собой тщательно подобранный набор оборудования, необходимого для автоматизации работы небольших двустворчатых  ворот распашного типа с шириной створок ≤ 2.5 м и весом ≤ 300 кг кг. Все приборы идеально совмещаются и не требуют обязательного дополнения каким-либо внешним оборудованием

В состав комплекта вошли:

  • 2 линейных привода SWN25;
  • блок управления ZL65.

Основные функции и особенности:

  • линейный привод в малогабаритном погодоустойчивом корпусе;
  • надежный блок управления с дисплеем и удобными кнопками управления;
  • плавное и равномерное открывание/закрывание створки с минимальным уровнем шума;
  • контроль движения и повышенный уровень безопасности за счет встроенного энкодера;
  • эффективная система разблокировки с возможностью расширения и дополнения;
  • функции автоопределения крайних точек, автозакрывания с регулируемым временем, частичного открывания (калитка) с автозакрыванием, регулирования скорости движения, замедления и задержки закрывания створки, режим замедления открывания/закрывания створок перед остановкой в конечных точках, самодиагностики приборов безопасности и др.
  • разъем для платы RSE позволяет реализовать синхронизацию работы 2-х приводов, отслеживать состояние и управлять воротами удаленно через облачный сервис CAME Connect;
  • разъемы для плат R700/R800 обеспечивают возможность наращивания количества проводных устройств управления;
  • разъемы для модулей GSM и платы радиоприемника AF43SR;
  • до 250 пользовательских идентификаторов (карты, коды и др.) с индивидуальной записью/удалением;
  • возможность установки карты памяти для хранения данных и быстрого восстановления настроек;
  • возможность подключения электрозамка для ворот с открыванием внутрь;
  • совместимость с беспроводной системой безопасности RIO 2.0 при дополнении платой RIO-CONN;
  • возможность подключения модуля RGP1 для значительного снижения энергопотребления;
  • погодоустойчивое исполнение всего оборудования (IP44 / IP54,  -20 °С ... +55 °С);
  • простая установка и подключение;
  • возможность расширения функционала системы с помощью дополнительных приборов безопасности / управления.

Обратите внимание!

  • При заказе необходимо указывать цвет корпуса привода – серый SWN25 или голубой SWN25B.
  • Также к заказу доступен аналогичный комплект автоматика для ворот со створками до 2 м и 250 кг – AXI SWN20.

Подробное описание

Монтаж (установка)

CAME SWN20_SWN25_Установка

Схема подключения электропитания

ZL65_Схема подключения электропитания

Схемы подключения приводов

CAME SWN20_SWN25_Схемы подключения

Схема подключения сигнальных устройств

ZL65_Схема подключения сигнальных устройств

Схема подключения устройств управления

ZL65_Схема подключения устройств управления

Схема подключения фотоэлементов

ZL65_Схема подключения фотоэлементов

Схема подключения фотоэлементов с функцией самодиагностики

ZL65_Схема подключения фотоэлементов с функцией самодиагностики

Схема подключения чувствительных профилей

ZL65_Схема подключения чувствительных профилей

Подключение беспроводных устройств

ZL65_Подключение беспроводных устройств

Подключение к Came Remote Protocol (CRP)

ZL65_Подключение к Came Remote Protocol (CRP)

<< свернуть

Характеристики

Технические характеристики CAME SWN25
Тип комплект автоматики для распашных ворот
Характеристики ворот:
- макс. ширина створки 2.5 м
- макс. масса створки 300 кг
Напряжение электропитания AC 230 В, 50/60 Гц
Электропитание двигателя DC 24 В
Потребление в режиме ожидания 5 Вт
Максимальная мощность 120 Вт
Интенсивность использования 50 %
Время открывания на 90° 15 с
Толкающее усилие 400-2000 Н
Класс защиты IP44 / IP54
Диапазон рабочих температур -20 °С ... +55 °С
Состав комплекта CAME SWN25
Линейный привод SWN25 2 шт.
Блок управления ZL65 1 шт.

Дополнительно

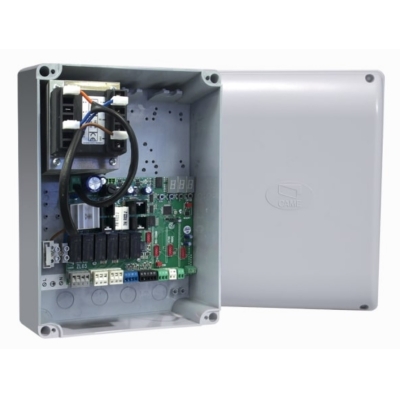

Блок управления распашными воротами
ZL65 CAME Блок управления распашными воротами
Блок управления одно- или двустворчатыми распашными воротами; подключение до 2-х приводов с электропитанием DC 24 В и мощностью до 300 Вт, электрозамка 12 В / 15 Вт, аксессуаров 24 В / 25 Вт и др.; функция «энкодер»; потребляемая мощность в режиме ожидания - 7 Вт; корпус из ABS-пластика; IP54; -20°C...+55°C; 204х274х133 мм.
Розница:21 600 руб.
Опт:Звоните!
Для дилеров:По запросу
Внешний разблокиратор
H3000 CAME Внешний разблокиратор
Система дистанционной разблокировки привода со встроенной в корпусе кнопкой управления, трос 5 м.
Розница:7 850 руб.
Опт:Звоните!
Для дилеров:По запросу
Адаптер дистанционной разблокировки распашных ворот
RSWN CAME Адаптер дистанционной разблокировки распашных ворот
Дистанционная разблокировка распашных ворот; используется совместно с Н3000.
Розница:760 руб.
Опт:Звоните!
Для дилеров:По запросу

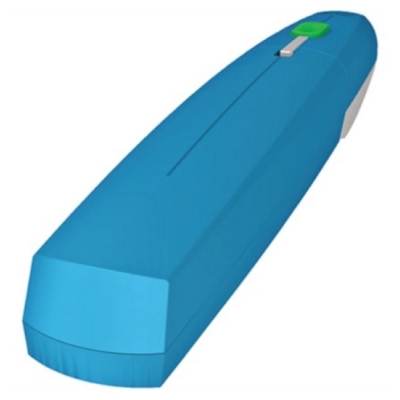

Линейный привод для распашных ворот
SWN25 (001SWN25) CAME Линейный привод для распашных ворот
Линейный привод для откатных ворот с длиной створки до 2.5 м и весом до 300 кг; толкающее усилие - 400-2000 Н; открывание на 90° за 15 с; электропитание двигателя / блока управления - DC 24 В / AC 230 В, 50/60 Гц; макс. мощность - 120 Вт; IP44; 110х838х120 мм; 6 кг.
Розница:19 500 руб.
Опт:Звоните!
Для дилеров:По запросу
Комплект автоматики для распашных ворот
AXI SWN20 CAME Комплект автоматики для распашных ворот
Комплект автоматики для двустворчатых распашных ворот с длиной створок до 2 м и весом до 250 кг; толкающее усилие - 400-2000 Н; открывание на 90° за 15 с; электропитание двигателя / блока управления - DC 24 В / AC 230 В, 50/60 Гц; макс. мощность - 120 Вт; IP44 / IP54. В комплекте 2 линейных привода SWN20 и блок управления ZL65.
Розница:48 700 руб.
Опт:Звоните!
Для дилеров:По запросу
