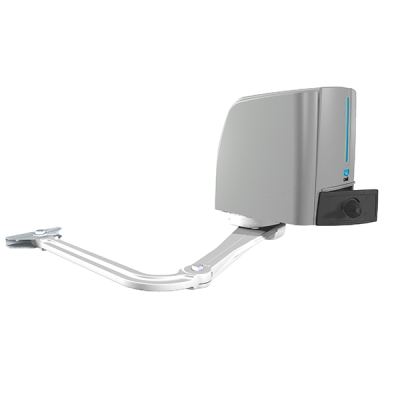

FA70230CB CAME Рычажный привод ворот
Розничная цена:52 920 ₽/шт.
Оптовая цена:52 920 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
FA70230CB – это шарнирно-рычажный привод с редуктором и встроенным блоком управления, который предназначен для автоматизации процесса открытия/закрытия створок распашных ворот и входит в комплект CAME FAST 70. Он оснащен датчиком обнаружения препятствий, имеет функцию автоматического реверса на случай преграды на пути движения створок и имеет функцию автоматической блокировки в конечном положении. FA70230CB рассчитан на работу средней интенсивности и может устанавливаться для управления створками ворот распашного типа, длина которых не более чем 2.3 м, а вес в пределах 200-300 кг. Корпус привода защищен и может подвергаться воздействию внешних климатических условий.
Основные особенности:
- шарнирно-рычажный привод с механизмом самоблокировки;
- полностью бесшумная работа;
- экстренная разблокировка при помощи ручного ключа;
- встроенный блок управления ZF1;
- синхронизация по обычному кабелю (3х1.5 мм);
- питание электромотора от сети 220 VAC;
- возможность регулировки времени открытия;
- функция реверса в случае препятствия на пути движения створок ворот;
- наличие упоров безопасности и концевых выключателей;
- функция замедления движения в конечной точке;
- рычажный механизм позволяет управлять открытием створок ворот в диапазоне от 0 до 110°;
- защита корпуса по стандарту IP54 (влага/пыль);
- установка на поверхности любого типа (монтажная пластина в комплекте);
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Подробное описание
Схема подключения FA70230CB

| Тип: |
рычажно-шарнирный привод для распашных ворот со встроенным блоком управления |
| Блок управления: |
ZF1 |
| Синхронизация: |
по кабелю 3х1.5 мм |
| Блокировка привода в конечном положении: |
есть |
| Характеристики ворот (max): |
1-2.3 м - длина створки; 200-300 кг- вес створки |
| Электропитание двигателя: |
~230 В (50/60 Гц) |
| Резервное питание: |
- |
| Потребляемая мощность в режиме ожидания: |
5.5 Вт |
| Максимальный потребляемый ток: |
- |
| Мощность: |
160 Вт |
| Передаточное число редуктора: |
- |
| Крутящий момент: |
180 Нм |
| Интенсивность использования: |
30% |
| Время открывания (до 90°): |
15 с |
| Максимальный угол открывания: |
110° |
| Максимальная температура двигателя: |
150°С |
| Класс изоляции: |
I |
| Конденсатор: |
10 мкФ |
| Диапазон рабочих температур: |
от -20°С до +55°С |
| Класс защиты: |
IP54 |

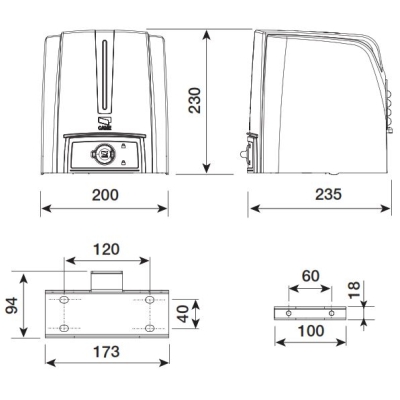

| Габаритные размеры (ДхШхВ): |
230х200х235 мм |
| Вес: |
12.7 кг |
Дополнительно
