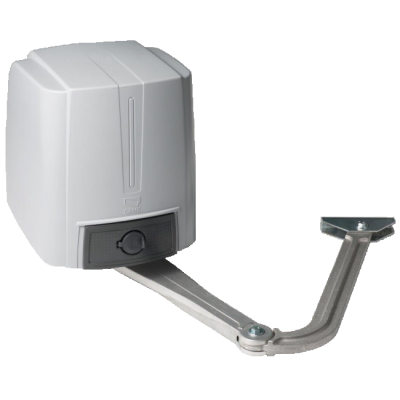

FAST 70 KLED COMBO CAME Рычажный привод ворот (снят с производства)
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Комплектация привода:
- привод с шарнирным рычагом и питанием 220 VAC (FA70230) (1 шт.);
- привод с шарнирным рычагом, встроенным БУ (002ZF1) и питанием 220 VAC (FA70230CB) (1 шт.);
- комплект крепежей (2 шт.);
- радиомодуль AF43RU (1 шт.);
- радио брелок TWIN2 (2 шт.);
- антенна TOP-A433N (1 шт.);
- сигнальная лампа KLED (1 шт.).
Комплект приводов с шарнирным рычагом предназначен для автоматизации процесса открытия/закрытия створок распашных ворот. Комплектные привода оснащены датчиками обнаружения препятствий, датчиками контроля движения, а их синхронизация происходит обычным трехжильным кабелем (3х1.5мм), который подключается в соответствующие клеммы обеих приводов. Они рассчитаны на работу средней интенсивности и могут устанавливаться для управления створками ворот распашного типа, длина которых не более чем 2.3 м, а вес в пределах 300 кг. Корпуса приводов защищены и могут подвергаться воздействию внешних климатических условий.
Основные особенности:
- шарнирно-рычажный привод с механизмом самоблокировки;
- полностью бесшумная работа;
- экстренная разблокировка при помощи ручного ключа;
- питание БУ и электромоторов от сети ~220 В;
- самодиагностирующийся блок управления с возможностью подключения радиомодуля;
- возможность регулировки времени открытия;
- функция реверса в случае препятствия на пути движения створок ворот;
- наличие упоров безопасности и концевых выключателей;
- рычажный механизм позволяет управлять открытием створок ворот в диапазоне от 0 до 110°;
- защита корпуса по стандарту IP54 (влага/пыль);
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Подробное описание
Схема подключения FAST 70 KLED COMBO

| Тип: |
рычажно-шарнирный привод для распашных ворот |
| Блокировка привода в конечном положении: |
есть |
| Характеристики ворот (max): |
до 2.3 м - длина створки; до 300 кг- вес створки |
| Электропитание двигателя: |
~230 В (50/60 Гц) |
| Электропитание блока управления: |
~230 В (50/60 Гц) |
| Потребляемая мощность в режиме ожидания: |
5.5 Вт |
| Максимальный потребляемый ток: |
- |
| Мощность: |
160 Вт |
| Крутящий момент: |
180 Нм |
| Интенсивность использования: |
30% |
| Время открывания (до 90°): |
15 с |
| Максимальный угол открывания: |
110° |
| Максимальная температура двигателя: |
150°С |
| Класс изоляции: |
I |
| Конденсатор: |
10 мкФ |
| Диапазон рабочих температур: |
от -20°С до +55°С |
| Класс защиты: |
IP54 |

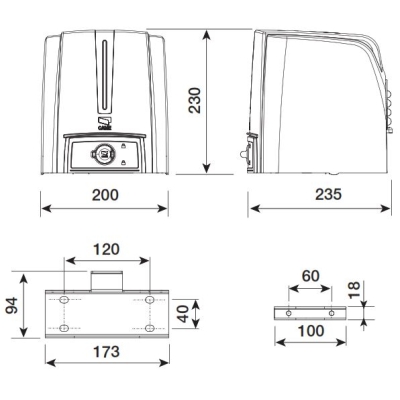

| Габаритные размеры (ДхШхВ): |
230х200х235 мм |
| Вес: |
12.7 кг |
| Привод рычажный (001FA70230): |
1 шт |
| Привод рычажный с БУ (001FA70230CB): |
1 шт |
| Специальный стальной крепеж: |
2 шт |
| Радиоприемник встраиваемый 001AF43RU: |
1 шт |
| 2-х канальный брелок-передатчик с функция " key code": |
2 шт |
| Антенна 001TOP-A433N: |
1 шт |
| Сигнальная лампа 001KLED: |
1 шт |
Дополнительно

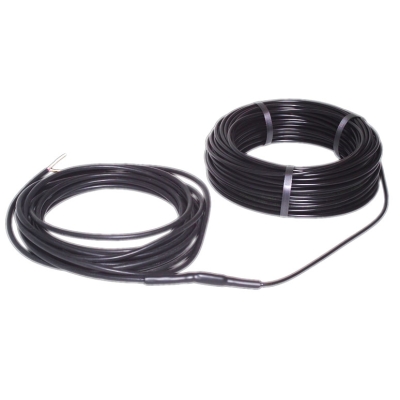

Кабель нагревательный со встроенным термостатом для приводов серии FAST, FERNI и FROG, длина 40 см, +5°C…+15°C порог срабатывания термостата, максимальная температура кабеля 135°C.

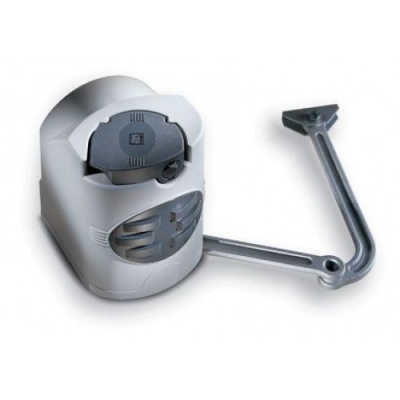

Рычажный привод для распашных ворот с автоблокировкой, длина/масса створок - 1-2.3 м/200-300 кг, крутящий момент 180 Нм, 15 секунды время открывания до 90°, максимальный угол открытия до 110°, интенсивность использования 30%, питание электродвигателя 220 VAC, мощность 160 Вт, от -20°С до +55°С, IP54, 230х200х235 мм, 10.8 кг.
Рычажный привод для распашных ворот с автоблокировкой, встроенный блок управления ZF1, длина/масса створок - 1-2.3 м/200-300 кг, крутящий момент 180 Нм, 15 секунды время открывания до 90°, максимальный угол открытия до 110°, интенсивность использования 30%, питание электродвигателя 220 VAC, мощность 160 Вт, от -20°С до +55°С, IP54, 230х200х235 мм, 12.7 кг.
Радиоприёмник дистанционного управления приводным механизмом встраиваемый, одноканальный, рабочая частота 433,92МГц.
Брелок-передатчик двухканальный с функцией KeyCode, рабочая частота 433,92 МГц, совместим с сериями ТОР, ТАМ.
Антенна для приёма команд.
Лампа сигнальная светодиодная 230 В, мощность - 2 Вт.
