Комплект ATS30AGM CAME Автоматика для распашных ворот
Розничная цена:76 700 ₽/шт.
Оптовая цена:76 700 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

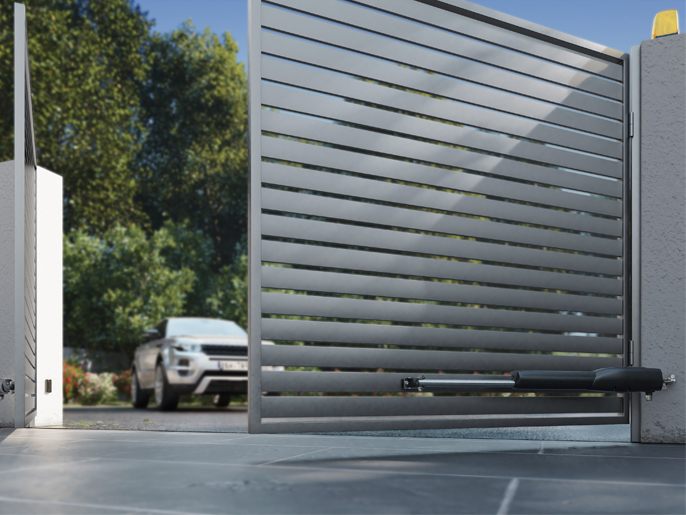

Комплект ATS30AGM производства CAME представляет собой тщательно подобранный набор оборудования, необходимого для автоматизации работы крупногабаритных двустворчатых ворот распашного типа с шириной / весом створки до 3 м / 800 кг. Все приборы идеально совмещаются и не требуют обязательного дополнения каким-либо внешним оборудованием (кроме электромеханического замка).
В состав комплекта вошли:
- 2 линейных привода ATS30AGM;
- 1 блок управления ZF1N;
- 1 радиоприемник встраиваемый (плата) AF43S;
- 1 комплект фотоэлементов (передатчик + приемник) DIR10
- 2 четырехканальных радиобрелока-передатчика с динамическим кодом TOP44RBN.
Основные функции и особенности
- мощный линейный привод в компактном погодоустойчивом корпусе (IP54, -20 °С ... +55 °С);
- подходит для управления распашными воротами крупных габаритов;
- эффективная система разблокировки с возможностью расширения и дополнения;
- надежный блок управления с расширенными функциональными возможностями;
- плавное и равномерное открывание/закрывание створок с минимальным уровнем шума;
- функции автозакрывания с регулируемым временем задержки закрывания створки и усилия на трансформаторе, самодиагностики приборов безопасности и др.;
- возможность подключения электромеханического замка для створок с внутренним открыванием;
- возможность расширения функционала системы с помощью дополнительных устройств безопасности и управления.
Подробное описание
Схема подключения

| Тип: |
комплект автоматики для двустворчатых распашных ворот |
| Блокировка привода в конечном положении: |
есть |
| Характеристики ворот (max): |
до 3 м - длина створки; до 800 кг- вес створки |
| Электропитание двигателя: |
~230 В (50/60 Гц) |
| Электропитание блока управления: |
~230 В (50/60 Гц) |
| Максимальный потребляемый ток: |
1 А |
| Максимальная мощность: |
250 Вт |
| Интенсивность использования: |
50% |
| Тяговое усилие: |
400-3000 Н |
| Время открывания (до 90°): |
15 с |
| Максимальный угол открывания: |
120° |
| Максимальная температура двигателя: |
150°С |
| Диапазон рабочих температур: |
от -20°С до +55°С |
| Класс защиты: |
IP54 |
| Привод линейный ATS30AGM |
2 шт |
| Блок управления ZF1N |
1 шт |
| Радиоприемник встраиваемый AF43S |
1 шт |
| 4-х канальный брелок-передатчик TOP44RBN |
2 шт |
| Комплект фотоэлементов 001DIR10 (приемник и передатчик): |
1 шт |
Дополнительно
Блок управления, выход для питания 2-х приводов 220 VAC, выход питания периферии 12/24 VDC (20 Вт), регулировка времени открытия/закрытия, функция замедления закрытия одного привода, подключение радиомодулей, ~230 В (50/60 Гц), 320 Вт, защита выходов питания, ABS-пластик, IP54, -20°C...+55°C, 254х184х133 мм.
Фотоэлемент DIR 10 используют в построение системы управления и защиты.
Пара элементов - приёмник и передатчик - решает задачи остановки стрелы при нахождении между ними объекта защиты.
Пульт-радиопередатчик на 4 канала с динамическим кодом для управления системами контроля и управления доступом СКУД. Рабочая частота 433.92 МГц, дальность действия до 150 м. Настройка кодов через приложение CAME Setup, количество возможных кодовых комбинаций - 4 294 967 896. Питание от литиевой батареи CR2032 (3 В DC). Корпус из поликарбоната, стильный дизайн, черный цвет. Габаритные размеры 36х70х15 мм. Рабочие температуры от -20 до +55°С.

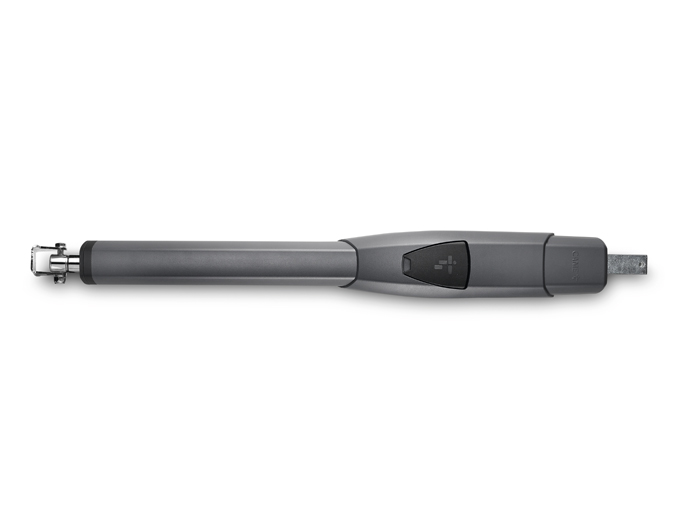

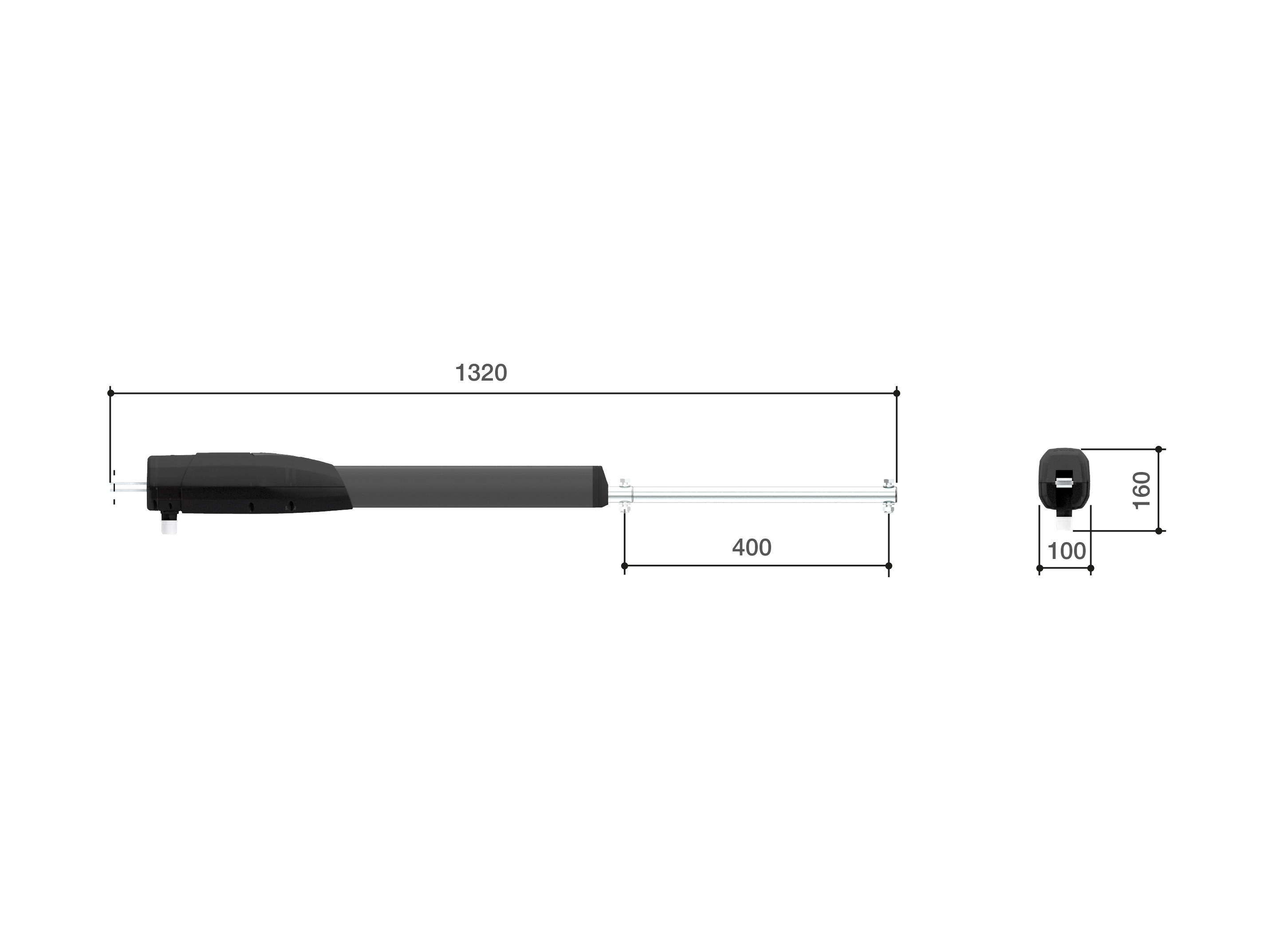

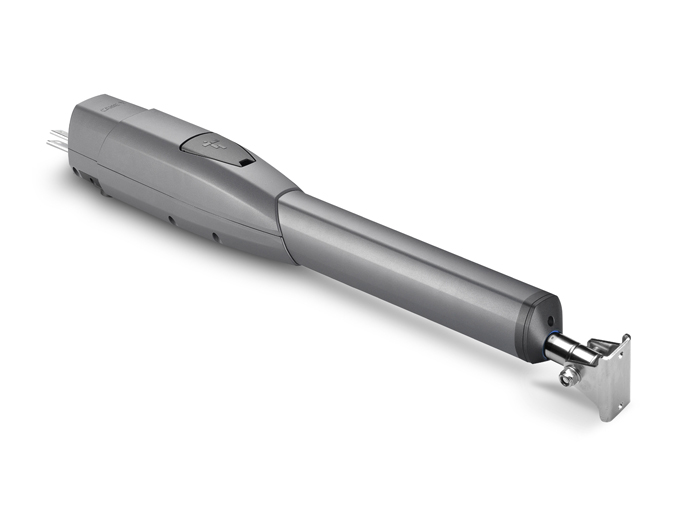

Линейный телескопический привод для распашных ворот с двумя встроенными концевыми выключателями и автоматической блокировкой. Применяется со створками шириной до 3-х метров и весом до 800 кг. Толкающее усилие настраивается в пределах 400 - 3000 Н. Время открытия створки до угла 90° составляет 15 секунд, интенсивность использования до 20 циклов/час (50%). Питание электродвигателя AC 220В (1 A), мощность 250 Вт, рабочие температуры от -20°С до +55°С, IP54. Габаритные размеры 1320х100х160 мм, шток длиной 400 мм, 9.5 кг. Для монтажа в жилых или промышленных зонах.
Плата радиоприемника для дистанционного управления приводом; 1 канал; рабочая частота - 433.92 МГц; чувствительность - 107 дБм; тип кодировки - ASK; электропитание - 5 В ±10%; потребляемый ток - 5.5 мА; -20 °С ... +55 °С; 70x28x14 мм.
Комплект автоматики для двустворчатых распашных ворот; макс. ширина / вес створки - 3 м / 800 кг; толкающее усилие - 400-3000 Н; открывание на 90° за 15 с; электропитание - AC 230 В, 50/60 Гц; макс. мощность / потребляемый ток двигателей приводов - 250 Вт / 1 А; IP54; -20 °С ... +55 °С. В комплекте: 2 привода ATS30AGM, блок управления ZF1N, встраиваемый радиоприемник AF43S, фотоэлементы DIR10, 2 брелока-передатчика TOP44RBN.
