VER08DES 3,2 COMBO KIT CAME Комплект автоматики для секционных и подъемно-поворотных ворот
Розничная цена:26 700 ₽/шт.
Оптовая цена:26 700 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

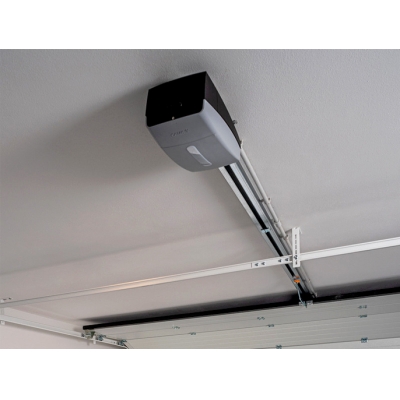

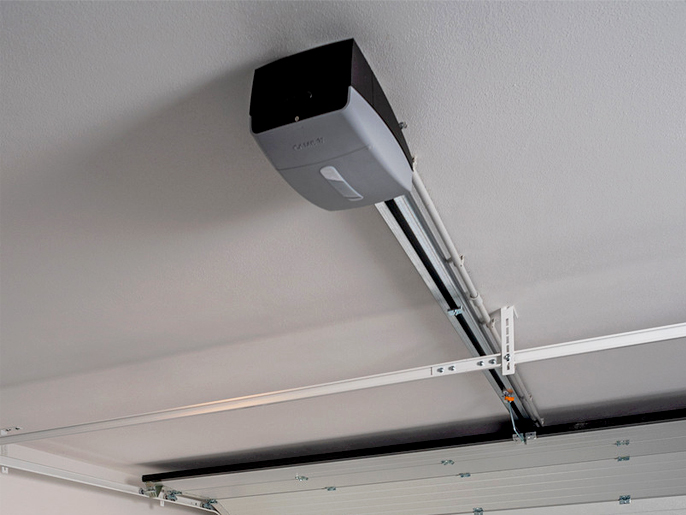

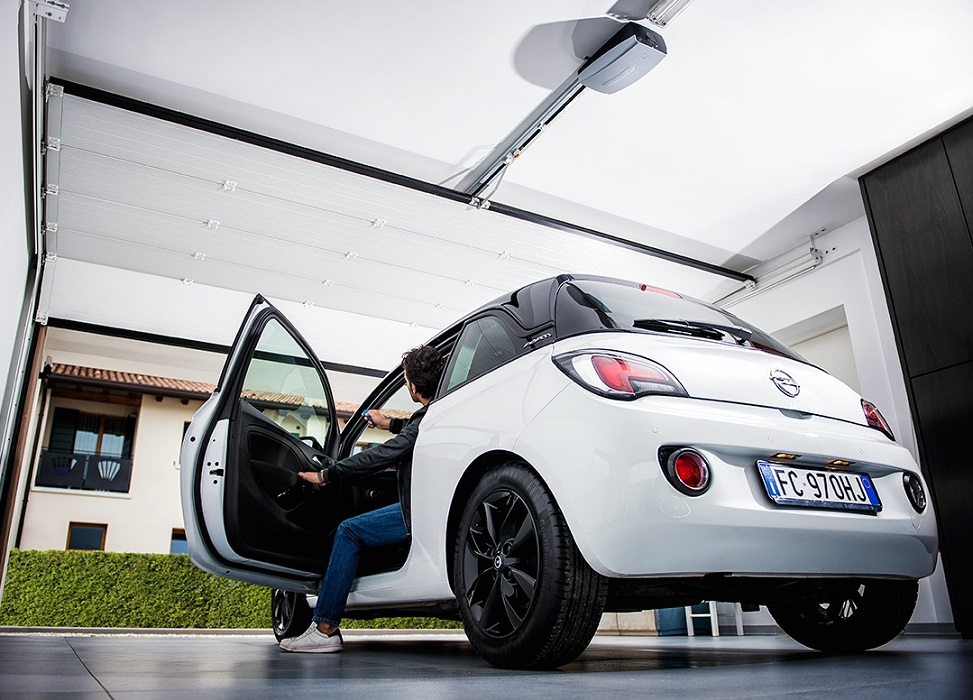

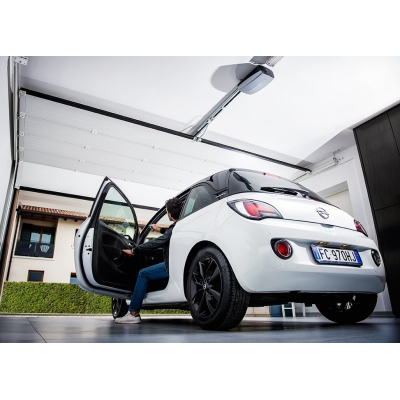

Комплект автоматики VER08DES 3,2 COMBO KIT от CAME представляет собой тщательно подобранный набор оборудования, необходимого для автоматизации работы секционных и подъемно-поворотных ворот с площадью полотна до 12 м² и высотой не более 3.2 м. Все приборы идеально совмещаются и не требуют обязательного дополнения каким-либо внешним оборудованием.

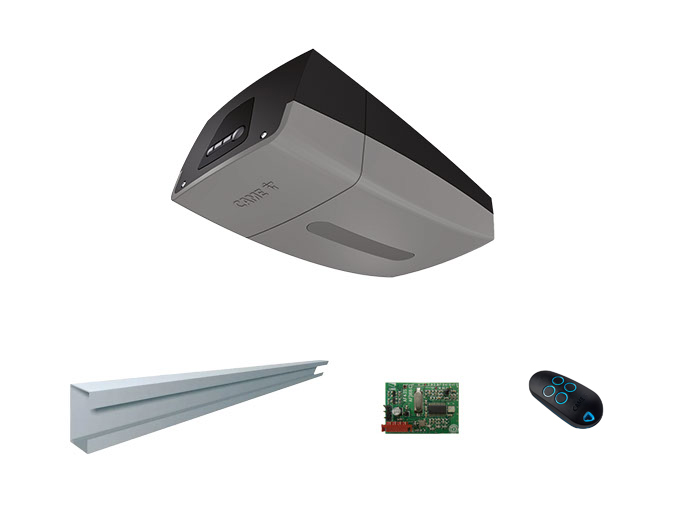

В состав комплекта вошли:

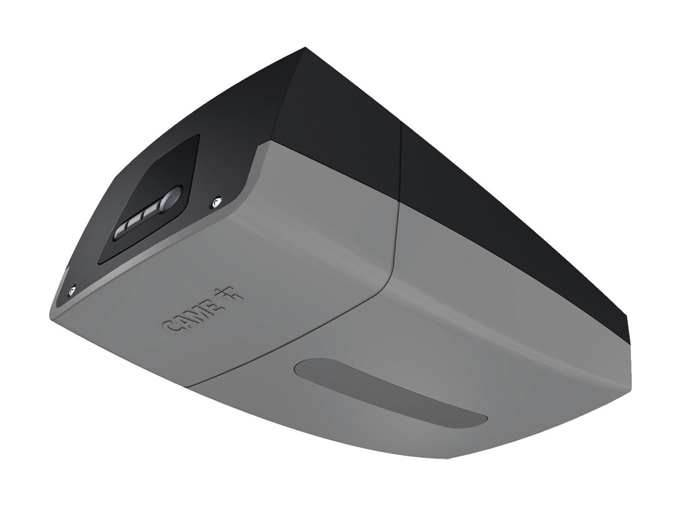

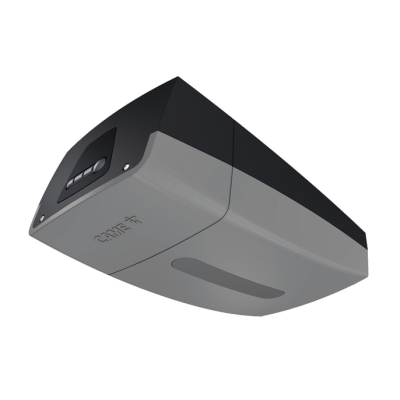

- привод потолочный VER08DES;
- направляющий профиль с цепной передачей V06003, (L=4,02 м);
- радиоприемник встраиваемый (плата) AF43S;
- четырехканальный радиобрелок-передатчик с динамическим кодом TOP44RBN.
Основные функции и особенности:
- плата управления со светодиодным дисплеем и кнопками управления/настройки, размещенная в корпусе привода;
- плавное и равномерное открывание/закрывание с минимальным уровнем шума;
- встроенный энкодер обеспечивает эффективный контроль движения и повышенный уровень безопасности;
- система защиты привода Electric Security Mode (ESM) – при столкновении с препятствием ворота возвращаются в исходную точку;
- эффективная системы разблокировки (на направляющей);
- встроенная подсветка в устанавливаемым временем активации;
- функции автоопределения крайних точек, автозакрывания с регулируемым временем, частичного открытия с автозакрытием, замедления перед фиксацией в крайних точках, самодиагностики приборов безопасности и др.;
- индикация автозакрывания звуковым сигналом;
- память на 250 пользовательских идентификаторов с индивидуальной записью/удалением;
- упрощенный монтаж и повышенная надежность за счет цельной конструкции направляющей;
- возможность расширения функционала системы с помощью дополнительных приборов безопасности / управления.
Подробное описание
Типовая схема монтажа (установки)

Установка привода на секционные ворота

Установка привода на подъемно-поворотные ворота

Схема подключения сигнальных устройств

Схема подключения устройств управления

Схемы подключения фотоэлементов

Функция энкодера

| Тип |
комплект автоматики для секционных и подъемно-поворотных ворот |
| Характеристики ворот: |
|
| - макс. площадь полотна ворот |
12 м² |
| - макс. высота ворот |
3.2 м |
| Электропитание блока управления |
AC 230 В, 50/60 Гц |
| Электропитание двигателя |
DC 24 В |
| Максимальная мощность |
150 Вт |
| Интенсивность использования |
20 % |
| Циклов/час |
10 |
| Тяговое усилие |
800 Н |
| Скорость движения |
8 м/мин. |
| Звуковое давление |
≤70 дБА |
| Класс изоляции |
II |
| Класс защиты |
IP20 |
| Диапазон рабочих температур: |
-20 °С ... +55 °С |

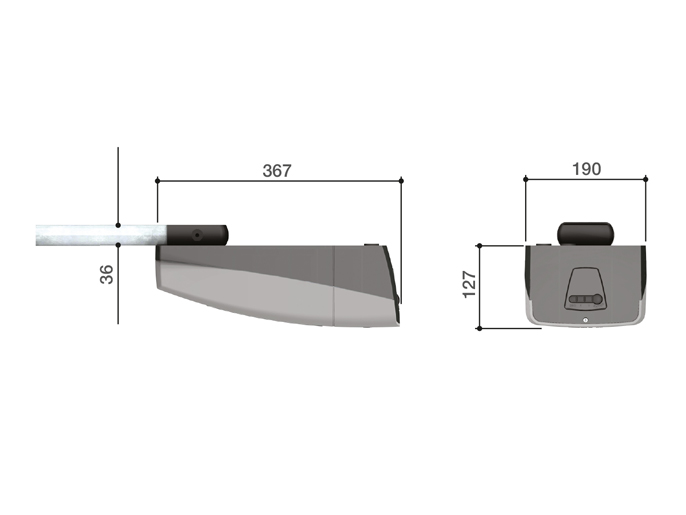

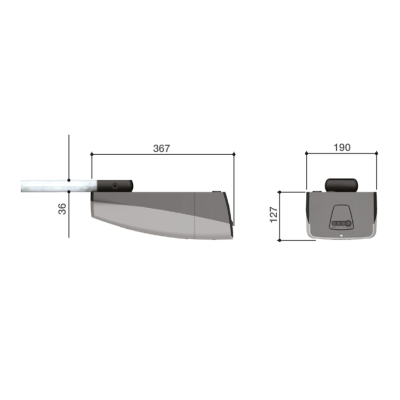

| Габариты упаковки (без зубчатой рейки) |
250х500х180 мм |
| Масса (без направляющей) |
5 кг |
| Привод потолочный VER08DES |
1 шт. |
| Профиль направляющий с цепной передачей V06003 |
1 шт. |
| Радиоприемник встраиваемый AF43S |
1 шт. |
| Брелок-передатчик 4-канальный TOP44RBN |
1 шт. |
