Болид: Приборы речевого оповещения

Применяется для создания систем оповещения и управления эвакуацией 3-го типа, а в комплексе с «Рупор-Диспетчер исп.02» - 4 и 5 типов. К прибору подключаются трансляционные (100В) акустические модули, суммарной мощностью до 300 Вт. Питание основное AC ~220 В и резервное от аккумулятора DC 12В, 17Ач.

Применяется для контроля корректной работы линии связи с блоком речевого оповещения «Рупор-300» в составе СОУЭ.

Применяется для создания систем оповещения и управления эвакуацией 3-го типа, а в комплексе с «Рупор-Диспетчер» - 4 и 5 типов. К прибору подключаются низкоомные акустические модули, суммарной мощностью до 40 Вт. Питание основное AC ~220 В и резервное от аккумулятора DC 12В, 7Ач.

Применяется для создания систем оповещения и управления эвакуацией 3-го типа, а в комплексе с «Рупор-Диспетчер» - 4 и 5 типов. К прибору подключаются низкоомные акустические модули, суммарной мощностью до 40 Вт. Питание DC 12/24 В.

Блок расширения для низкоомных громкоговорителей (4/8 Ом). Применяется как ретранслятор при организации СОУЭ 4 и 5 типов.

Абонентский блок устанавливается в контрольных зонах и обеспечивает двухстороннюю связь с диспетчерским блоком Рупор-ДБ исп.01. Применяется в составе системы обратной связи «Рупор-Диспетчер исп.01» при организации СОУЭ 4 и 5 типов.

Коммутационный блок переговорного устройства, обеспечивает подключение абонентских панелей к блоку диспетчера (до 4 шт, расстояние до 200 м). Эксплуатируется в составе системы обратной связи «Рупор-Диспетчер исп.01» при организации СОУЭ 4 и 5 типов.

Диспетчерский блок переговорного устройства к которому подключаются до 20 абонентских модулей. Эксплуатируется в составе системы обратной связи «Рупор-Диспетчер исп.01» при организации СОУЭ 4 и 5 типов.

Всепогодный пожарный речевой оповещатель рупорного типа, 50/25 Вт, полоса воспроизводимых частот - 300 - 14000 Гц, звуковое давление - 104 дБ, габариты - 325×325×355 мм, вес - 3,1 кг.

Всепогодный пожарный речевой оповещатель рупорного типа, 30/15 Вт, полоса воспроизводимых частот - 300 - 14000 Гц, звуковое давление - 102 дБ, габариты - 245×245×290 мм, вес - 1,9 кг.

Всепогодный пожарный речевой оповещатель колонного типа, 10/5 Вт, полоса воспроизводимых частот - 130 - 16000 Гц, звуковое давление - 92 дБ, габариты - 150×105×250 мм, вес - 2 кг.

Громкоговоритель потолочный мощностью 3 Вт; импеданс - 8 Ом; частотный диапазон - 90-16000 Гц; чувствительность (SPL 1Вт/1м) - 89 дБ; угол направленности 1кГц / 4 кГц / 8 кГц - 180 / 90 / 80 °; пластик, металл; IP41; -10...+55 °С; Ø185х58 мм; 0.34 кг.

Громкоговоритель настенный мощностью 3 Вт; импеданс - 8 Ом; частотный диапазон - 90-18000 Гц; чувствительность (SPL 1Вт/1м) - 91 дБ; угол направленности 1кГц / 4 кГц / 8 кГц - 180 / 90 / 80 °; пластик; IP41; -10...+55 °С; 121х121х60 мм; 0.27 кг.

Громкоговоритель настенный мощностью 6 Вт; импеданс - 8 Ом; частотный диапазон - 90-18000 Гц; чувствительность (SPL 1Вт/1м) - 90 дБ; угол направленности 1кГц / 4 кГц / 8 кГц - 180 / 90 / 80 °; пластик, металл; IP41; -10...+55 °С; 285х200х85 мм; 0.95 кг.

Громкоговоритель потолочный мощностью 3 Вт; номинальное входное напряжение - 100 В; частотный диапазон - 90-16000 Гц; чувствительность (SPL 1Вт/1м) - 89 дБ; угол направленности 1кГц / 4 кГц / 8 кГц - 180 / 90 / 80 °; пластик, металл; IP41; -10...+55 °С; Ø185х58 мм; 0.45 кг.

Громкоговоритель потолочный мощностью 10/5 Вт; номинальное входное напряжение - 100 В; частотный диапазон - 90-16000 Гц; чувствительность (SPL 1Вт/1м) - 92 дБ; угол направленности 1кГц / 4 кГц / 8 кГц - 180 / 90 / 80 °; пластик, металл; IP41; -10...+55 °С; Ø226х88 мм; 0.75 кг.

Громкоговоритель настенный мощностью 3 Вт; номинальное входное напряжение - 100 В; частотный диапазон - 90-18000 Гц; чувствительность (SPL 1Вт/1м) - 91 дБ; угол направленности 1кГц / 4 кГц / 8 кГц - 180 / 90 / 80 °; пластик; IP41; -10...+55 °С; 121х121х60 мм; 0.35 кг.

Громкоговоритель настенный мощностью 6/3/1.5 Вт; номинальное входное напряжение - 100 В; частотный диапазон - 90-18000 Гц; чувствительность (SPL 1Вт/1м) - 90 дБ; угол направленности 1кГц / 4 кГц / 8 кГц - 180 / 90 / 80 °; пластик, металл; IP41; -10...+55 °С; 285х200х85 мм; 1.2 кг.

Громкоговоритель настенный мощностью 20/10/5 Вт; номинальное входное напряжение - 100 В; частотный диапазон - 80-20000 Гц; чувствительность (SPL 1Вт/1м) - 91 дБ; угол направленности 1кГц / 4 кГц / 8 кГц - 180 / 90 / 80 °; пластик, металл; IP41; -10...+55 °С; 265х175х119 мм; 1.3 кг.

Модуль расширения аналоговых линий для приема управляющих и линейных сигналов на Рупор-АР-МВ; работает исключительно в составе комплекта Рупор-АВ; до 40 Рупор-АР-МР на 1 Рупор-АР-МВ; полоса пропускания аудиосигнала - 200-10000 Гц; макс. напряжение источника аудиосигнала - 0.75 В; макс. длина линии связи - 3500 м; питание по ДПЛС; IР30; 56х38х20 мм; 0.05 кг.

Модуль аналоговый выходной для передачи управляющих и линейных сигналов на Рупор-АР-МР; работает исключительно в составе комплекта Рупор-АР; до 40 Рупор-АР-МР на 1 Рупор-АР-МВ; полоса пропускания аудиосигнала - 200-10000 Гц; макс. напряжение источника аудиосигнала - 0.75 В; макс. длина линии связи - 3500 м; питание 12 В DC от внешнего источника; IР30; 56х38х20 мм; 0.05 кг.

Абонентский блок Рупор-ДТ устанавливается в зонах оповещения и обеспечивает двухстороннюю связь с базовым блоком Рупор-ДБ. Применяется в составе системы обратной связи «Рупор-Диспетчер» при организации СОУЭ 4 и 5 типов.

Базовый блок переговорного устройства состоит из вызовной панели и коммутационного модуля, к которому подключаются до 12 абонентских блоков Рупор-ДТ. Применяется в составе системы обратной связи «Рупор-Диспетчер» при организации СОУЭ 4 и 5 типов.

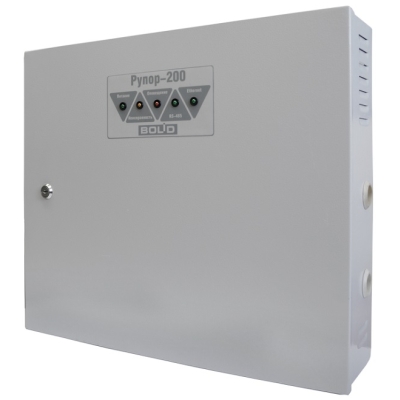

Рупор 200 применяется для создания систем оповещения и управления эвакуацией 3-го типа, а в комплексе с «Рупор-Диспетчер» - 4 и 5 типов. К прибору подключаются 100 В громкоговорители, суммарной мощностью до 200 Вт. Питание: основное - 220В/50 Гц, резервное - от встроенного РИП 24 В.

Рупор исп.01 применяется для создания систем оповещения и управления эвакуацией 3-го типа, а в комплексе с «Рупор-Диспетчер» - 4 и 5 типов. К прибору подключаются низкоомные аккустические модули, суммарной мощностью до 12 Вт. Питание 12/24 В: основное - от внешнего РИП, резервное - от встроенного РИП.

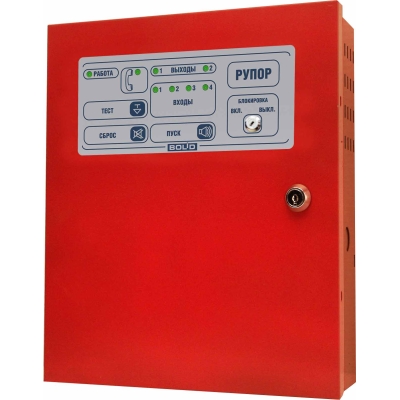

Рупор применяется для создания систем оповещения и управления эвакуацией 3-го типа, а в комплексе с «Рупор-Диспетчер» - 4 и 5 типов. К прибору подключаются низкоомные аккустические модули, суммарной мощностью до 10 Вт. Питание: основное - 220В/50 Гц, резервное - от встроенного РИП 24 В.
