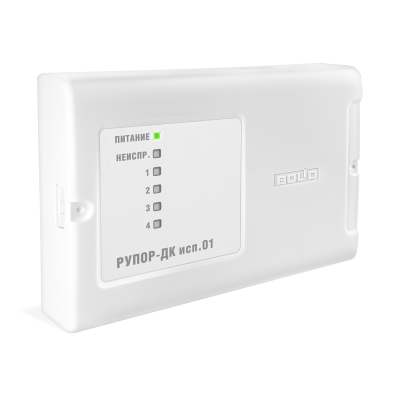

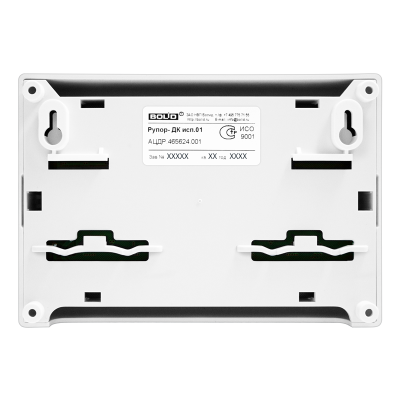

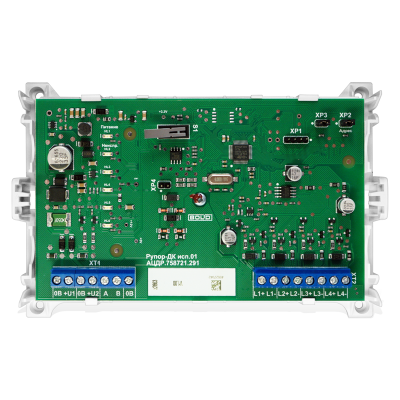

Рупор-ДК исп.01 Болид Коммутационный блок переговорного устройства
Артикул: sb27867
Производитель: Болид
Розничная цена:2 640 ₽/шт.
Оптовая цена:2 640 ₽/шт.
-+
В корзину
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Коммутационный блок «Рупор-ДК исп.01» применяется в составе технического комплекса «Рупор-Диспетчер исп.01» для обеспечения увеличения линий связи между диспетчерским блоком комплекса и подключаемыми к нему абонентскими панелями, располагающимися в контрольных зонах, до четырех (4) штук.
Максимальная удаленность коммутатора от диспетчерского блока составляет тысячу (1000) метров, а от панели абонента - двести (200) метров. Таким образом, расстояние от пульта до вызывной панели составляет тысячу двести (1200) метров.
Конструкция блока коммутации предполагает его применение в «нормальных» зонах, не подверженных воздействию вредных факторов окружающей среды (пыль, влага и т.п.). Рассчитан на круглосуточный режим работы с периодическим проведением планового технического обслуживания.
Комплекс «Рупор-Диспетчер исп.01» эксплуатируется при создании СОУЭ 4/5 типа.
В комплекс «Рупор-Диспетчер исп.01» включаются следующие устройства:
- Диспетчерский блок "Рупор-ДБ исп.01"
- Переговорное устройство диспетчера (идет в комплекте с "Рупор-ДБ исп.01")
- Коммутационный блок "Рупор-ДК исп.01" (до 5 шт.)
- Абонентская вызывная панель "Рупор-ДА исп.01" (до 20 шт.)
- Пульт контроля и управления "С2000М" (необязательно)
Подробное описание
Схема подключения Рупор-ДК исп.01 при эксплуатации
Подключение блоков при автономном использовании комплекса Рупор-Диспетчер исп.01
Подключение блоков Рупор-Диспетчер исп.01 при использовании комплекса в составе ИСО «Орион»
| Напряжение питания DC | 12…24 В |
| Ток потребления при дежурном режиме при питании +12В | от 0,033 до 0,038 А |
| Ток потребления при дежурном режиме при питании +24В | от 0,019 до 0,022 А |
| Ток потребления при режиме двусторонней связи при питании +12В | от 0,100 до 0,112 А |
| Ток потребления при режиме двусторонней связи при питании +24В | от 0,055 до 0,072 А |
| Количество подключаемых абонентских вызывных панелей "Рупор-ДА исп.01" к коммутационному блоку "Рупор-ДК исп.01" | до 4 |
| Количество подключаемых коммутационных блоков Рупор-ДК исп.01 к диспетчерскому блоку Рупор-ДБ исп.01 | до 5 |
| Длина линии связи с абонентскими панелями | до 200 м |
| Длина линии связи с диспетчерским блоком | до 1000 м |
| Степень защиты | IP40 |
| Диапазон рабочих температур | -30…+40°С |

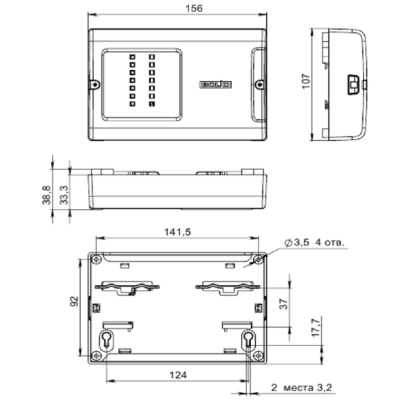

| Габаритные размеры | 156х107х39 мм |
| Вес | 0,7 кг |
