RLS-3060SH - представляет собой лазерный ИК охранный извещатель серии REDSCAN от ведущей компании Optex. Это инновационная модель, предназначенная преимущественно для охраны объектов на открытом воздухе с большим пространством.
Прежде всего датчик имеет 4 независимые зоны детекции, обеспечивает автонастройку зон, а также поддерживает систему компенсации температур. Особым преимуществом данной модификации является наличие 4-х независимых выходов, которые могут управлять PTZ-камерами видеонаблюдения. Извещатель позволяет с высокой точностью вычислять размер объекта, а также его скорость движения и дистанцию до него. Интегрированная система аналитики дает возможность эффективно приспосабливаться к изменениям условий окружающей среды, не реагировать на различные источники света и тепла, и тем самым избегать ложных тревог. Также извещатель оснащен встроенной системой обогрева, которая позволяет ему работать даже при очень низких температурах.
RLS-3060SH поддерживает как вертикальный, так и горизонтальный тип монтажа. При вертикальной установке датчик покрывает зону радиусом в 30 м с углом охвата 190°. В горизонтальном положении его зона детекции достигает 60 м. Помимо этого, извещатель имеет систему защиты от маскировки (закрашивание или заслонение линзы), а так же защиту от поворота.
Сам же извещатель выполнен в сверхпрочном корпусе, обладает высоким уровнем защиты от механических повреждений, а также защитой от воздействий окружающей среды класса IP66. Плюс ко всему, он имеет расширенный температурный диапазон, который позволяет ему работать даже при самых экстремальных погодных условиях от -40 до +60 °C.
Краткая характеристика:
- лазерный ИК охранный извещатель;
- предназначен для охраны объектов на открытом воздухе;
- 4 независимые зоны детекции;
- функция автонастройки каждой зоны;
- система компенсации температур;
- 4-х независимых выхода для управления PTZ-камерами;
- высокая точность определения размеров объекта, его скорости и дистанции до него;
- интегрированная система аналитики позволяет не реагировать на различные источники света и тепла, а так же эффективно приспосабливаться к изменениям условий окружающей среды;
- встроенная система обогрева;
- вертикальный и горизонтальный способ монтажа;
- в вертикальном положении датчик охватывает зону радиусом 30 м с углом 190°;
- в горизонтальном положении зона детекции составляет 60 м;
- имеет систему защиты от маскировки (закрашивание или заслонение линзы);
- наличие защиты от поворота;
- сверхпрочный корпус с высоким уровнем защиты от механических повреждений;
- защита от воздействий окружающей среды класса IP66;
- расширенный температурный диапазон.
Подробное описание
Подключение OPTEX RLS-3060SH

Органы управления OPTEX RLS-3060SH

Графики зон детекции OPTEX RLS-3060SH

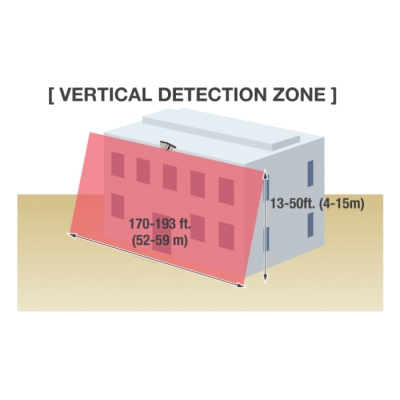

По вертикали

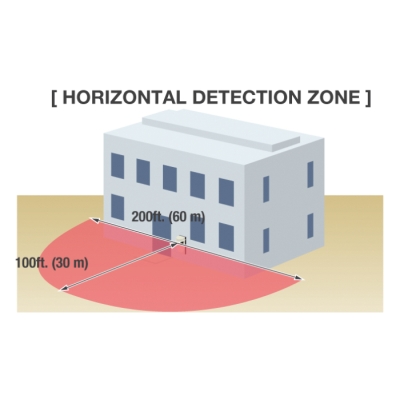

По горизонтали

Габаритные размеры OPTEX RLS-3060SH

| Тип изделия: |
охранный извещатель |
| Назначение: |
уличный |
| Метод детекции: |
ИК лазерное сканирование |
| Класс лазера: |
Class 1 |
| Длина волны: |
905 нм (ИК лазер) |
| Зона детекции: |
|
| - при вертикальной установке: |
радиус 30 м / угол 190° |
| - при горизонтальной установке: |
60 м (макс.) |
| Разрешение обнаружения: |
0.25° |
| Светодиодная индикация: |
|
| - A2 тревога: |
красный светодиод |
| - A1 тревога: |
красный светодиод |
| - B1 тревога: |
красный светодиод |
| - B2 тревога: |
красный светодиод |
| - статус: |
желтый светодиод |
| - питание: |
зеленый светодиод |
| Выход тревоги: |
Н. О. +72 В / 0.2 A × 4 выхода |
| Основной выход тревоги: |
форма C, +72 В / 0.2 A (макс.) |
| Выход неисправности: |
форма C, +72 В / 0.2 A (макс.) |
| Выход тампера: |
Н. О. +72 В / 0.1 A (макс.) |
| Схема экологической дисквалификации: |
форма C, +72 В / 0.2 A (макс.) |
| Время тревоги: |
около 2 сек. |
| Время разогрева: |
около 30 сек. |
| Высота монтажа: |
|
| - при вертикальной установке: |
15 м (макс.) |
| - при горизонтальной установке: |
0.7 м (рекомендуемая) |
| Питание: |
24 В AC/DC ±10% |
| Потребляемый ток: |
400 мА (при +24 В) / 600 мА (при ~24 В) |
| Диапазон рабочих температур: |
от -40 до +60 °C |
| Класс защиты: |
IP66 |
| Размеры: |
334 × 144 × 155 мм |
| Вес: |
3 кг |
| Извещатель: |
1 шт. |
| Бумажный шаблон: |
1 шт. |
| Комплект анкерных болтов: |
1 шт. |
| Комплект монтажных винтов: |
1 шт. |
| Влагостойкий разъем: |
1 шт. |
| Руководство по эксплуатации: |
1 шт. |
Дополнительно
Лазерное сканирование; лазер Class 1; зона детекции 20×20 м / 95°; радиус обнаружения от 1 до 21 м; разрешение обнаружения 0.25° / от 25 мс до 1 мин., 0.125° / от 100 мс до 1 мин.; порт Ethernet RJ-45 10BASE-T/100BASE-TX; питание от +10.5 до +30 В / PoE; диапазон температур от -40 до +50 °C; класс защиты IP66; размеры 146 × 160 × 160 мм; вес 1 кг.
Лазерное сканирование; лазер Class 1; зона детекции 20×20 м / 95°; радиус обнаружения от 1 до 21 м; разрешение обнаружения 0.25° / от 75 мс до 1 мин.; порт Ethernet RJ-45 10BASE-T/100BASE-TX; питание от +10.5 до +30 В / PoE; диапазон температур от -40 до +50 °C; класс защиты IP66; размеры 146 × 160 × 160 мм; вес 1 кг.
Лазерная ИК детекция; лазер Class 1; длина волны 905 нм (ИК лазер); зона детекции: радиус 30 м / угол 190° (при верт. установке), 60 м (при гор. установке); разрешение обнаружения 0.25°; светодиодная индикация; интерфейс Ethernet; протоколы UDP, TCP/IP; питание PoE / 24 В; диапазон температур от -40 до +60 °C; класс защиты IP66; размеры 334 × 144 × 155 мм; вес 2.5 кг.
Совместимые модели извещателей: RLS-3060SH / RLS-3060SH-PoE; материал металл.
С регулируемым углом; совместимые модели извещателей: RLS-3060SH / RLS-3060SH-PoE; материал металл.
Лазерное излучение; совместимые модели извещателей: RLS-3060SH / RLS-3060SH-PoE / RLS-2020s / RLS-2020i.
Совместимые модели извещателей: RLS-3060SH / RLS-3060SH-PoE / RLS-2020s / RLS-2020i; программное обеспечение Redscan Manager; тестер LAC-1.
Установка в подвесной потолок; совместимые модели извещателей: RLS-2020s / RLS-2020i.

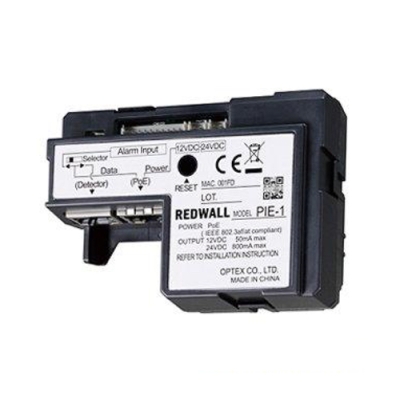

Передача сигналов тревоги IP системам; совместимые серии извещателей SIP / RLS / SL; питание PoE (IEEE802.3af/at); выход питания +24 В / 800 мА; +12 В / 50 мА; тревожный выход Redwall event code (UDP/TCP); настройка через веб-браузер; протоколы IPv4, ARP, UDP, TCP, ICMP, HTTP; диапазон температур от -40 до +60 °C; размеры 67.5 х 94.7 х 33 мм; вес 90 г.
