Извещатели линейные радиоволновые

Извещатели линейные радиоволновые

Представленные в данном разделе извещатели являются 2-позиционными радиолучевыми средствами детекции. Принцип функционировния основан на генерации в контролируемом объеме между передающим и приемным модулями электромагнитных колебаний, формирующих объемную зону обнаружения в виде вытянутого эллипсоида вращения, регистрации и анализа изменений электромагнитного поля при пересечении охраняемой зоны злоумышленником. Измененный по амплитуде сигнал во время вторжения нарушителя сравнивается со значениями порогов по заданному алгоритму, после чего формируется сигнал "Тревога" путем размыкания контактов выходного реле. Приемный и передающий блоки изготовлены в пылебрызгозащищенном корпусе с классом защиты IP55, благодаря чему изделия рассчитаны на непрерывную работу в условиях открытого пространства при температуре от -40 до +80 °С.

Радиоволновый метод обнаружения на частоте 2-25 ГГц характеризуется лучшей помехозащищенностью и более устойчивым функционированием при воздействии солнечной радиации, порывов ветра и атмосферных осадков (ливень, снег, сильный туман). Кроме того, извещатель не выдает ложное срабатывание при перемещении в зоне детекции мелких животных и птиц с линейными размерами не более 20 см. Извещатель способен нивелировать неровности контролируемого участка до 30 см, а также снежный покров до 50 см и травяной покров до 30 см. Линейный радиоволновый извещатель устойчив к влиянию электромагнитных помех. Входные цепи модулей имеют защиту от кратковременных электрических наводок (в том числе, грозовых) амплитудой до 900 В. Представленные в разделе извещатели гарантированно выдают сигнал "Тревога" при попытке пересечения детектируемой зоны человеком в полный рост, согнувшись, ползком или перекатом со скоростью перемещения от 0,1 до 10 м/с, а также при попытке маскирования путем воздействия на приемник мощным электромагнитным полем. Имитация тревожного сигнала осуществляется при удаленной подаче управляющего сигнала (функция дистанционного контроля работоспособности). В случаях выхода из строя одного из блоков, отсутствия сигнала от передатчика или снижения питающего напряжения выдается аварийный сигнал "Неисправность". С некоторыми моделями могут применяться отражатели для создания излома зоны детекции на сложных участках периметра.

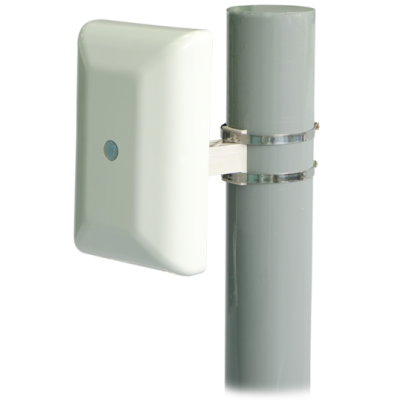

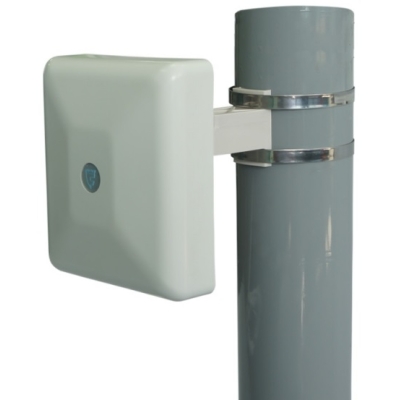

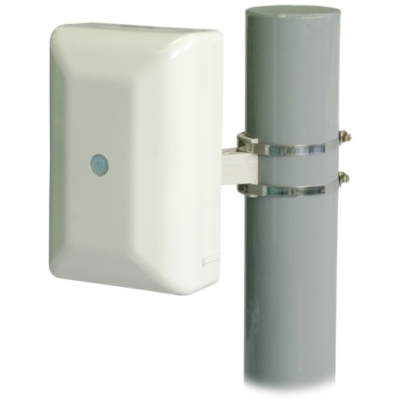

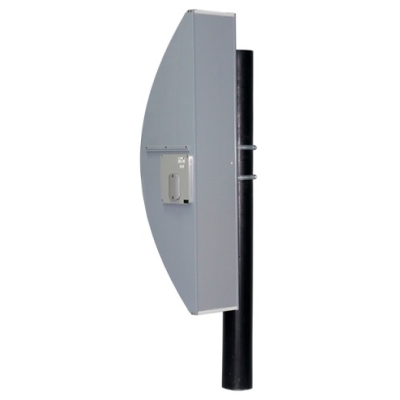

В линейке представлены устройства, которые способны создавать зону обнаружения максимальной протяженностью 50 м (FMW-3/2, FMW-4), 100 м (FMW-3/1, БАРЬЕР-100), 200 м (РИФ-РЛМ-200), 300 м (FMW-3, БАРЬЕР-300), и 500 м (БАРЬЕР-500). Были подобраны различные модификации, способные удовлетворить самые жесткие требования к условиям эксплуатации. Например, модель FMW-3/1Т имеет расширенный температурный диапазон, позволяющий круглосуточно эксплуатировать при -50...+80 градусах Цельсия. Серия извещателей БАРЬЕР отличается максимальной помехозащищенностью, высокой обнаружительной способностью и отсутствием "мертвых" зон благодаря параболической форме антенн.

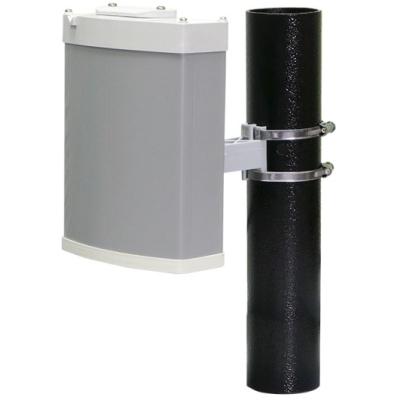

Для удаленного мониторинга, например, при интеграции в программный комплекс ITV "Интеллект", передача тревожной и служебной информации может осуществляться посредством интерфейса RS-485 (извещатели Радий-2, Радий-ДМ, РИФ-РЛМ-500). Конфигурация, юстировка и программирование может выполняться с помощью портативного ПК через порт USB, которым оснащены модели Фортеза-50, Фортеза-100. Для большинства моделей предусмотрены монтажные аксессуары и кронштейны, с помощью которых значительно упрощается монтаж изделий на стене, стойке или опоре.
