Извещатели проводные радиоволновые

Извещатели проводные радиоволновые

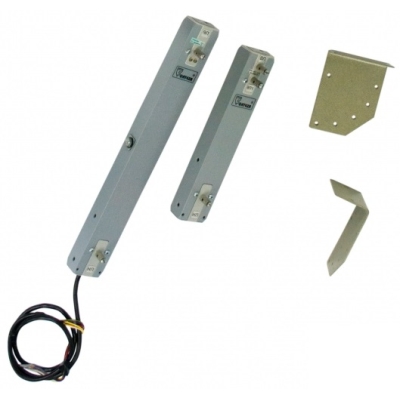

На объектах сельского хозяйства, промышленной сферы и военной отрасли зачастую применяются проводные радиоволновые извещатели, позволяющие организовать высоконадежную систему охраны периметра протяженных участков за сравнительно низкую стоимость. Данные устройства предназначены для круглосуточного использования в условиях открытой местности. Изделия сохраняют работоспособность при постоянном воздействии повышенной и пониженной температуры, прямом попадании влаги и образовании наледи, что делает их универсальными для применения в любом регионе Российской Федерации и не только. Служит для охраны периметра объектов со сложным рельефом, где присутствуют всевозможные перепады уровня и множественные нелинейные участки. Извещатель состоит из приемного и передающего блоков и линейной части, которая образует объемную зону обнаружения между верхним и нижним проводами. Устройство фиксирует пересечение человеком данной зоны в полный рост или согнувшись со скоростью до 10 м/с. Принцип работы сводится к генерации передатчиком импульсного высокочастотного сигнала, изменения которого регистрирует приемник, анализирует и принимает решение о выдаче тревожного сигнала. Представленные извещатели совместимы с любыми охранными приборами, которые фиксируют размыкание релейных контактов.

Линейная часть может монтироваться 3 основными способами, при которых обеспечивается эффективное выявление вторжения. В одном случае приземный рубеж охраны организуется на пересеченной местности с использованием диэлектрических консолей, к которым крепится верхний провод; при этом, нижний провод допускается прокладывать по земле либо прикапывать на глубину не более 0,1 м. Остальные 2 варианта применяются совместно с защитными заграждениями. Распространенным вариантом размещения линейной части является так называемый "козырьковый" способ, при котором провода устанавливаются на заграждениях, стенах, крышах и карнизах зданий с помощью диэлектрических узлов крепления УК-02П или УКБ-22.

В нашей линейке собраны наиболее эффективные и надежные устройства, позволяющие блокировать длинный рубеж до 250 м (Импульс-12ТПМ, Импульс-мини 1/250НКС). Размеры зоны детекции зависят от установленного значения чувствительности и представляет собой в сечении овал 2х3 м. Кроме того, доступна двухфланговая модель Импульс-мини 1/500КС, общая протяженность рубежа которой достигает 500 метров. В качестве 2-проводного чувствительного элемента выступает медный или биметаллический провод типа П-274 и БСМ-1.

При выполнении монтажных работ следует избегать мест сближения трассы с мощными источниками радиосигналов (радиостанции, локаторы и др.), оказывающими негативное влияние на работоспособность и эффективность использования изделия. Каждый электронный блок должен подключаться к отдельному заземлителю. На расстоянии 2 м не должно быть подвижных объектов типа ворот, калиток, кустарников или деревьев. Проводноволновые извещатели отличаются хорошей помехозащищенностью от различных факторов. Например, извещатели серии РЕЛЬЕФ способны игнорировать движение мелких животных и птиц высотой в холке не более 50 см при весе до 20 кг, а также движение групп людей и автотранспорта не ближе 1,5-2 м от проводов линейной части. Существенным преимуществом данных устройств является невосприимчивость к воздействию ультрафиолетового излучения, порывов ветра до 30 м/с и осадков в виде ливня, снегопада, тумана, инея. Серия имеет 3 модификации, отличающиеся нижним пределом допустимой температуры эксплуатации - -40 °С, -50 °С и -60 °С.

Сигнал "Неисправность" формируется при обрыве любого из проводов линейной части, КЗ между ними, отклонении уровня высокочастотного сигнала на входе приемника. Кроме того, соответствующее извещение создается при снижении уровня напряжения питания ниже установленного производителем значения. Дистанционный контроль работоспособности путем подачи сигнала на отдельные клеммы с целью имитации тревоги.

Наличие интерфейса RS-485 обеспечивает возможность использования извещателей серии РЕЛЬЕФ в составе сигнализационного комплекса Фортеза-КС напрямую. Функции удаленного круглосуточного мониторинга, настройки и управления доступны при установке бесплатного ПО "Сигнал Рельеф".

Электропитание 12/24 V DC подается к приемному блоку; передающий блок получает питающее напряжение через линейную часть. Все внешние цепи оснащены встроенной грозозащитой.
