AX-100PLUS Optex Извещатель охранный оптико-электронный линейный
Розничная цена:20 800 ₽/шт.
Оптовая цена:20 800 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

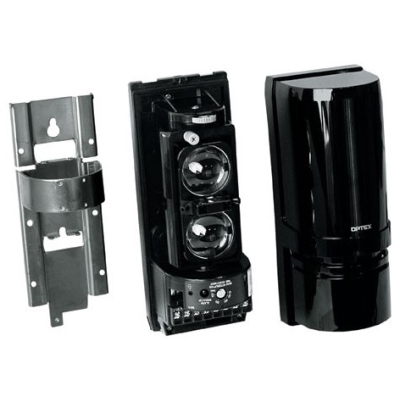

Линейный оптико-электронный извещатель AX-100PLUS представляет собой систему из 2-х модулей, установленных напротив друг друга, между которыми генерируется инфракрасный двухлучевой рубеж. При попадании злоумышленника в зону действия лучей извещатель формирует тревожный сигнал и передает его по охранному шлейфу на контрольный прибор. AX-100PLUS распространен при построении периметральных охранных систем различных масштабов и конфигурации и гарантирует длительный срок службы с максимальной эффективностью детекции.
- Активный способ детекции предполагает удобное блокирование протяженных участков длиной до 30 м на улице и до 60 м внутри помещений.
- Подключение к шлейфу осуществляется в приемном модуле (RECEIVER); к передатчику (TRANSMITTER) требуется только подать питание; комплект питается от постоянного напряжения 12-24 вольт.
- 2-лучевая оптическая система формирует тревожный сигнал NC/NO при одновременном прерывании обоих лучей, что значительно улучшает устойчивость к срабатываниям от ложных источников в виде падающих листьев или пересекающих рубеж птиц и домашних животных.
- Высокоточная асферическая оптика генерирует ИК-лучи правильной формы и фокусировки.

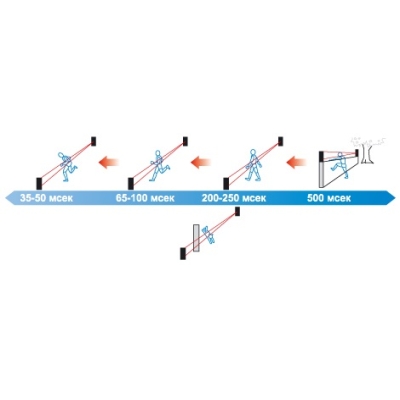

- Дополнительная мера защиты от ложных срабатываний реализована в функции настройки времени прерывания луча в пределах 50-500 мс. Устанавливается в зависимости от предполагаемого способа проникновения, места установки, конфигурации ограждения, особенностей ландшафта и наличия питомцев.
- Хорошая помехозащищенность от падающих солнечных лучей и встречного света фар.
- Гарантированная работа при потере 99% энергии лучей во время атмосферных осадков.

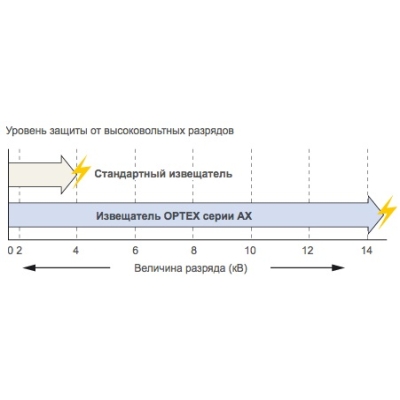

- Непревзойденная защита от скачков напряжения при индуцированных наводках или прямом попадании разряда молнии до 15 кВ с сохранением работоспособности цепей и электроники.

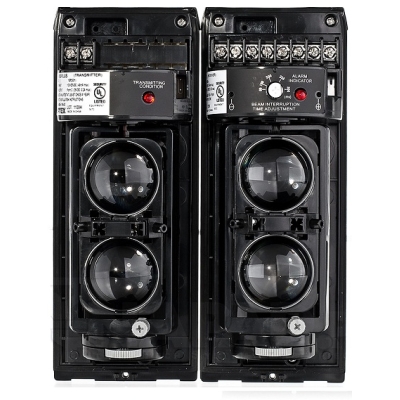

- Тщательная точная настройка с помощью контрольных клемм и светодиода.
- Антиобмораживаемый корпус со степенью гермозащиты IP65 изготовлен из специального высокопрочного пластика, который защищает внутренние электронные компоненты от образования наледи и вредного воздействия пониженных и повышенных значений температуры, а также тумана, дождя или снега.
- Корректировка положения фотоэлектрических линз по горизонтали до 180° и по вертикали до 10°.

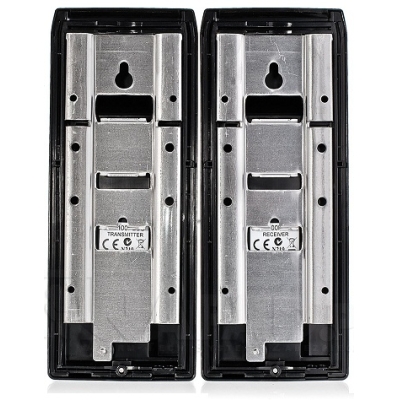

- U-образные хомуты, входящие в базовую комплектацию, служат для монтажа изделий на стойку или кронштейн АХ-3 диаметром 43-48 мм.
- В регионах с экстремально низкими температурами (-25 °C и ниже) потребуется установка дополнительного обогревателя HU-3 в корпус для поддержания нормальных условий эксплуатации.
Подробное описание
Схема подключения AX-100PLUS

| Метод детекции |
активный ИК |
| Количество лучей |
2 |
| Дальность детекции: |
|
| - на улице |
30 м |
| - в помещении |
60 м |
| Тревожный выход |
НЗ/НО (28 В DC; 0,2 A max.) |
| Тампер |
НЗ (28 В DC; 0,2 A max.) |
| Время прерывания лучей |
50-500 мс |
| Время тревоги |
2 с |
| Защита от разрядов молнии |
до 15 кВ |
| Способ монтажа |
на стену или стойку |
| Угол регулировки лучей в горизонтальной плоскости |
±90° |
| Угол регулировки лучей в вертикальной плоскости |
±5° |
| Напряжение питания |
10,5...28 B DC |
| Потребляемый ток |
до 40 мА (пара) |

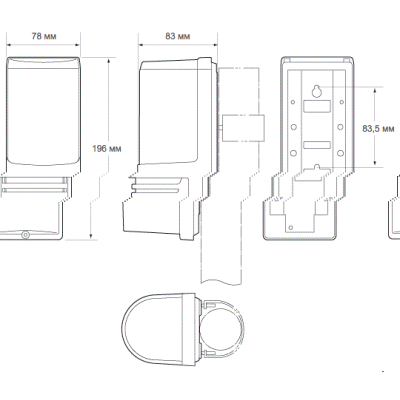

| Габариты |
196х83х78 мм |
| Рабочая температура |
-35...+50 °С |
| Масса |
1,04 кг (пара) |
| Материал |
пластик |
