ИПЛТ 88/190 XCR Пожтехника Линейный тепловой пожарный извещатель (термокабель)
Розничная цена:565 ₽/шт.
Оптовая цена:565 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
ИПЛТ 88/190 XCR – это специальный линейный тепловой пожарный извещатель (термокабель), производства отечественной компании «Пожтехника», который разработан по лицензии Protectowire и имеет улучшенные свойства и повышенную надежность. Данный извещатель предназначен для обнаружения очага возгорания на ранней стадии и реагирует на превышение порога заданной температуры. Конструктивно кабель марки ИПЛТ состоит из двух стальных витых проводников, каждый из которых покрыт тонким термочувствительным изолирующим полимером, температура плавления которого равна заявленной температуре срабатывания данного извещателя (для ИПЛТ 88/190 XCR температура срабатывания равна +88°С). При пожаре, температура окружающей среды в контролируемом помещении возрастет, чувствительный полимер расплавится, что приведет к короткому замыканию проводников термокабеля между собой и значительном скачке сопротивления. Данный скачек сопротивления будет воспринят приемно-контрольным прибором (ПКП) как тревога, после чего ПКП автоматически запустит комплекс мер по локализации пожара.
Отличительные особенности термокабеля ИПЛТ 88/190 XCR:
- отечественное производство по лицензии Protectowire;
- конструкция – два стальных проводника в изоляции с термочувствительного полимера;
- температура срабатывания – +88°С (класс C с диапазоном температуры срабатывания 84 – 100°С);
- инициализация сигнала «пожар» - КЗ проводников и резкое повышение сопротивления;
- температурный диапазон эксплуатации от -60°С до +66°С;
- подключение к ПКП – через интерфейсный модуль, который обеспечит защиту от электромагнитных наводок и точное определение места пожара (замыкания проводников);
- максимальная длина термокабеля – не более 3000 м (зависит от ПКП и интерфейсного модуля);
- наружная оболочка – из фторполимера, обеспечивает хорошую гибкость и прочность кабеля, а также зажиту при воздействии кислот, щелочей, органических растворителей, довольно устойчива к ультрафиолетовому излучению, воздействию солнечного света, имеет пониженное дымо и газовыделение и позволяет эксплуатировать кабель в условиях критически низких температур;
- возможность установки и эксплуатации во взрывоопасных зонах;
- высокие показатели наработки на отказ;
- срок службы не менее 25 лет;
- белый цвет наружной оболочки с маркировкой по всей длине;
- поставляется в бухте или на барабане (цена указана за 1 м).
Подробное описание

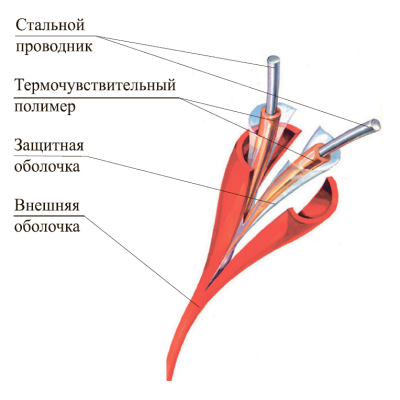

Схема строения ИПЛТ 88/190 XCR

| Тип: |
термокабель ИПЛТ серии XCR |
| Назначение: |
для обнаружения загораний при превышении температурой окружающей среды или температуры твердых тел порога срабатывания извещателя |
| Структура кабеля: |
состоит из двух витых стальных проводников с изолирующим покрытием из термочувствительного полимера, соответствующего температуре срабатывания извещателя |
| Внешняя оболочка: |
фторполимерная |
| Защитные свойства оболочки: |
устойчива к воздействию открытого пламени, имеет пониженное дымо и газовыделение, обеспечивает работу термокабеля при экстремально низких температурах (до минус 60 ºС), а также эффективную защиту от воздействия большого разнообразия кислот, щелочей, органических растворителей, устойчива к ультрафиолетовому излучению, к воздействию солнечного света и имеет высокую механическую прочность на истирание |
| Логика работы: |
замыкание проводников при повышении температуры и изменения сопротивления цепи (инициируется сигнал пожарной тревоги) |
| Температура срабатывания: |
+88°С |
| Класс извещателя: |
C |
| Допустимый диапазон температуры срабатывания согласно класса: |
от +84°С до +100°С |
| Допустимая температура для нормальной работы: |
от +55°С до +80°С |
| Температура эксплуатации: |
от -60°С до +66°С |
| Установка извещателя во взрывоопасных зонах: |
+ |
| Максимальное рабочее напряжение: |
42 В DC |
| Удельное сопротивление пары проводников: |
не более 0.67 Ом/м |
| Погонная емкость: |
98.4 пФ/м |
| Погонная индуктивность: |
8.2 мкГн/м |
| Электрическая прочность внешней изоляции: |
не менее 500 В AC |
| Подключение: |
к приемно-контрольному прибору пожарному через интерфейсный модуль ПИМ120, ПИМ-430Д, ПИМ-530Д или модуль SRP 4х4 |
| Диаметр проводников: |
0.912 мм |
| Внешний диаметр: |
4 мм |
| Вес: |
не более 26 кг/км |
| Средняя наработка на отказ ИП: |
не менее 60 000 ч |
| Средний срок службы извещателя: |
не менее 25 лет |
| Цвет изоляции проводников: |
белый |
| Маркировка: |
модель термокабеля; наименование предприятия-изготовителя - ОАО «Спецавтоматика»; дата изготовления (неделя, год ); надпись: «НЕ КРАСИТЬ!» |
| Термокабель: |
в бухте или на барабане |
| Руководство пользователя: |
1 шт. |
