ТПТС 138/280 Пожтехника Линейный тепловой пожарный извещатель (термокабель)
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
ТПТС 138/280 – это специальный линейный тепловой пожарный извещатель (термокабель) с подтверждением температуры срабатывания, производства отечественной компании «Пожтехника». Разработан по лицензии Protectowire и имеет улучшенные свойства и повышенную надежность. Данный извещатель предназначен для обнаружения очага возгорания на ранней стадии и реагирует на превышение порога заданной температуры. Конструктивно кабель марки ТПТС состоит из двух витых проводников, один из которых покрытый медью, а другой константаном. Дополнительно каждый из проводников покрыт термочувствительным изолирующим полимером, температура плавления которого равна заявленной температуре срабатывания данного извещателя (для ТПТС 138/280 температура срабатывания равна +138°С). При пожаре, температура окружающей среды в контролируемом помещении возрастет, чувствительный полимер расплавится, что приведет к короткому замыканию проводников термокабеля между собой. При их замыкании образуется термопара и по величине термо-ЭДС определяется температура в точке замыкания. Если температура равна или превышает порог срабатывания формируется сигнал ≪Пожар≫. При температуре ниже порога срабатывания - формируется сигнал «Короткое замыкание», что исключает ложные срабатывания при замыкании проводников в результате механического повреждения изоляции. Таким образом при работе извещателя серии ТПТС производится анализ физической характеристики фактора пожара и выдается информация о своем техническом состоянии.
Отличительные особенности термокабеля ТПТС 138/280:
- отечественное производство по лицензии Protectowire;
- конструкция – два проводника (один покрыт медью, а другой константаном) в изоляции с термочувствительного полимера;
- температура срабатывания – +138°С (класс F с диапазоном температуры срабатывания 129 – 145°С);
- инициализация сигнала «пожар» - КЗ проводников и превышения порога заданой температуры в точке замыкания;
- инициализация сигнала «КЗ» - КЗ проводников, при котором температура в точке замыкания не превышает заданный порог;
- температурный диапазон эксплуатации от -40°С до +93°С;
- подключение к ПКП – через интерфейсный модуль, который обеспечит защиту от электромагнитных наводок и точное определение места пожара (замыкания проводников);
- максимальная длина термокабеля – не более 3000 м (зависит от ПКП и интерфейсного модуля);
- наружная оболочка – из ПВХ, обеспечивает хорошую гибкость кабеля, а также повышенную огнестойкость и влагостойкость при различных условиях эксплуатации (промышленное или коммерческое использование);
- возможность установки и эксплуатации во взрывоопасных зонах;
- высокие показатели наработки на отказ;
- срок службы не менее 25 лет;
- синий цвет наружной оболочки с маркировкой по всей длине;
- поставляется в бухте или на барабане (цена указана за 1 м).
Подробное описание

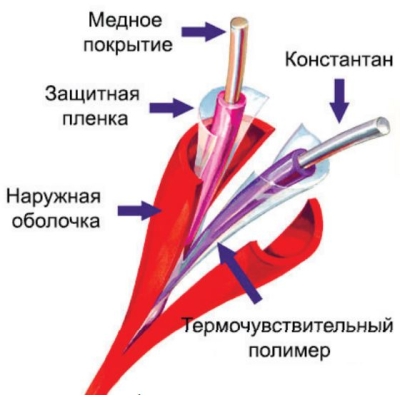

Схема строения термокабеля ТПТС

| Тип: |
термокабель ТПТС |
| Назначение: |
для обнаружения возгорания при превышении температуры порога срабатывания извещателя |
| Структура кабеля: |
состоит из двух витых проводников (один с медным покрытием, другой с константановым) с изолирующим покрытием из термочувствительного полимера, соответствующего температуре срабатывания извещателя |
| Внешняя оболочка: |
ПВХ (поливинилхлорид) |
| Защитные свойства оболочки: |
оболочка термокабеля является огнестойкой и влагостойкой и сохраняет хорошую гибкость при использовании в условии пониженных температур |
| Инициализация сигнала «пожар»: |
КЗ проводников и превышения порога заданой температуры в точке замыкания |
| Инициализация сигнала «КЗ»: |
КЗ проводников, при котором температура в точке замыкания не превышает заданный порог |
| Температура срабатывания: |
+138°С |
| Класс извещателя: |
C |
| Допустимый диапазон температуры срабатывания согласно класса: |
от +129°С до +145°С |
| Допустимая температура для нормальной работы: |
от +100°С до +125°С |
| Температура эксплуатации: |
от -40°С до +93°С |
| Установка извещателя во взрывоопасных зонах: |
+ |
| Максимальное рабочее напряжение: |
42 В DC |
| Удельное сопротивление пары проводников: |
не более 1.02 Ом/м |
| Погонная емкость: |
98.4 пФ/м |
| Погонная индуктивность: |
8.2 мкГн/м |
| Электрическая прочность внешней изоляции: |
не менее 500 В AC |
| Подключение: |
к приемно-контрольному прибору пожарному через интерфейсный модуль ПИМ120, ПИМ-430Д, ПИМ-530Д или модуль SRP 4х4 |
| Диаметр проводников: |
0.912 мм |
| Внешний диаметр: |
4 мм |
| Вес: |
не более 26 кг/км |
| Средняя наработка на отказ ИП: |
не менее 60 000 ч |
| Средний срок службы извещателя: |
не менее 25 лет |
| Цвет изоляции проводников: |
синий |
| Маркировка: |
модель термокабеля; наименование предприятия-изготовителя - ОАО «Спецавтоматика»; дата изготовления (неделя, год ); надпись: «НЕ КРАСИТЬ!» |
| Термокабель: |
в бухте или на барабане |
| Руководство пользователя: |
1 шт. |
