ППК-М Рубикон СИГМА Прибор приемно-контрольный охранно-пожарный и управления
Розничная цена:8 000 ₽/шт.
Оптовая цена:8 000 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
ППК-М является основным узлом адресной системы безопасности "Рубикон", на базе которой строятся различные системы охранно-пожарной сигнализации, пожаротушения и СКУД малых и средних масштабов. Среди потенциальных объектов контроля могут быть частные апартаменты, торгово-развлекательные центры, офисные учреждения и др. Устройство обладает широкими функциональными возможностями по обеспечению безопасности:
- Гибкость и масштабируемость системы обеспечены благодаря реализации 1 адресного шлейфа кольцевого типа или 2 адресных шлейфов радиального типа.
- В качестве технических средств контроля могут выступать адресно-аналоговые дымовые пожарные извещатели А2ДПИ, тепловые извещатели АТИ исп.08, ручные ИР-П, ИР-Пуск, охранные АОПИ, ИРС, АМК, а также оповещатели адресного типа ОСЗ и др.
- До 255 адресных устройств для кольцевого шлейфа, а для 2 радиальных - суммарно до 510.
- Наращивание числа адресных устройств возможно при объединении до 8 расширителей КА2, каждый из которых может обслуживать до 510 устройств; таким образом, общее число адресных единиц в максимальной конфигурации может достигать до 5000.
- Автоопределение подключенных адресных устройств.
- Общая длина кольцевого шлейфа может достигать до 1,2 км.
- Всевозможные тактики охраны, включая функцию передачи сигнала "Пожар" по срабатыванию 2 извещателей в шлейфе.
- Повышенная надежность работы в круглосуточном режиме.
- Низкое число ложных срабатываний.
- Различные режимы управления постановкой и снятием охраны - автоматически по расписанию, удаленным оператором и пользователями вручную и т. д.
- Передача тревожных извещений на дистанционный пульт наблюдения с помощью релейного выхода, работающего в режиме НО и НЗ; управление другими системами и механизмами - вентиляцией, дымоудалением, освещением, аварийным оповещением и др.
- Управление оповещателями с помощью 2 токовых выходов.
- Встроенный считыватель бесконтактных электронных Proximity-карт формата EM-Marin/HID, работающих на частоте 16 МГц.
- Хранение в памяти блока до 5000 идентификаторов пользователей.
- Расширение функционала за счет подключения сетевых контроллеров и пультов управления по шине RS-485 при максимальной дальности до 1200 м; увеличение дальности связи осуществляется за счет применения линейного ретранслятора БРЛ-03.
- Журнал позволяет хранить подробный лог на 2000 событий во встроенной энергонезависимой памяти.
- 1 слот для карты памяти формата microSD/SDHC до 16 Гб с файловой системой FAT16/32; позволяет выполнять импорт/экспорт микропрограммы и конфигурации.
- Интеграция с другими подсистемами - СКУД, пожаротушение и др. - для оперативного реагирования при пожаре и эвакуации людей.
- Разграничение прав доступа пользователей и операторов к управлению и изменению конфигурации.
- Блок осуществляет непрерывный контроль целостности адресной линии и наличия электропитания и оперативно уведомляет о возникших неполадках.
- Простая настройка и конфигурация ППК при подключении ПК через конвертер интерфейсов "RS-485/RS-232" или "RS-485-USB".
- Основное питание - 12/24 В DС.
- Инсталляция внутри помещений при температуре +5...+55 °С.
- Малогабаритный облегченный корпус из ABS-пластика со степенью влагозащиты оболочки IP20.
- Оборудование сертифицировано и имеет всю необходимую разрешительную документацию.

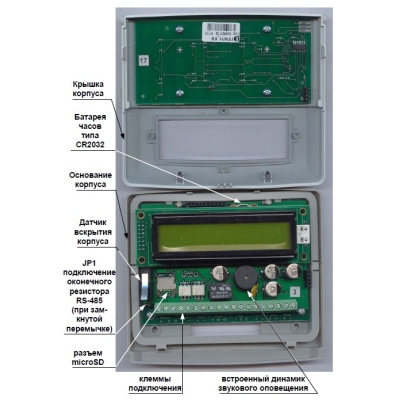

Подробное описание

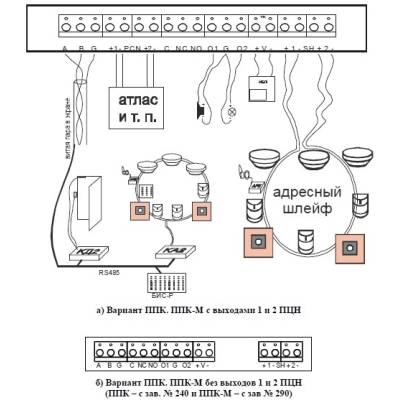

Схема подключения ППК-М Рубикон

Схема подключения адресных извещателей к ППК-М Рубикон

| Количество шлейфов сигнализации (ШС) |
1 кольцевой/2 радиальных |
| Максимальное количество адресных устройств: |
|
| - в кольцевом шлейфе |
255 |
| - в радиальном шлейфе |
510 |
| Длина адресной кольцевой линии |
до 1200 м |
| Максимальный потребляемый ток устройств адресного шлейфа (оба луча в режиме оповещения) |
140 мА |
| Максимальный потребляемый ток устройств адресного шлейфа (каждого луча или кольца в целом): |
|
| - в дежурном режиме (20 В, 40 мА) |
30 мА |
| - в дежурном режиме (20 В, 100 мА) |
80 мА |
| - в режиме "Тревога" |
80 мА |
| Количество токовых выходов |
2 |
| Напряжение токового выхода при поступлении сигнала "Тревога" |
9...28 В DC |
| Ток ограничения токового выхода |
100 мА |
| Количество релейных выходов |
1 |
| Тип контактов |
переключающий |
| Параметры релейного выхода: |
|
| - максимальное коммутируемое напряжение |
125 B AC; 30 В DC |
| - максимальный коммутируемый ток |
3 А |
| Тип применяемых Proximity-карт |
HID/EM-Marin |
| Дальность считывания карт |
не менее 50 мм |
| Интерфейс связи с сетевыми устройствами |
RS-485 |
| Максимальная протяженность линии связи RS-485 |
до 1200 м (без ретрансляторов) |
| Скорость обмена данными |
9600/19200 бод |
| Общее количество устройств на линии RS-485 |
не более 31 |
| Общее количество расширителей КА2 на линии RS-485 |
не более 8 |
| Информационная емкость |
до 5000 |
| Количество областей |
256 |
| Количество идентификаторов пользователей |
5000 |
| Размер встроенного энергонезависимого журнала |
2000 событий |
| Формат поддерживаемых карт памяти |
microSD/SDHC |
| Файловая система карты памяти |
FAT16/32 |
| Емкость карты памяти |
от 16 Мб до 16 Гб |
| Степень защиты |
IP20 |
| Напряжение питания |
9...28 В DC |
| Ток потребления: |
|
| - в дежурном режиме при 255 адресных устройствах |
не более 220 мА |
| - в режиме "Тревога" (сработка оповещателей) |
не более 900 мА |
| Рабочая температура |
+5...+55 °С |

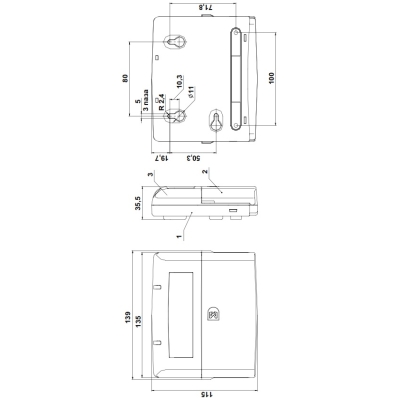

| Габариты |
145x120x42 мм |
| Масса без АКБ |
0,35 кг |
| Материал корпуса |
пластик |
| Средний срок службы |
не менее 10 лет |
