СКШС-04К СИГМА Сетевой контроллер шлейфов сигнализации

Сетевой контроллер шлейфов сигнализации
Производитель: СИГМА

Купить СКШС-04К СИГМА по выгодным ценам в магазине СЕКТОР СБ:

Розница:16 500 руб.
Опт:16 500 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание СКШС-04К СИГМА:

Контроллер СИГМА СКШС-04К применяется в системах безопасности совместно с ППКОП Р-08 и снятым с производства Р-060 для расширения функциональных возможностей, а именно для увеличения информационной емкости на 16 шлейфов для приема электрических сигналов от охранных извещателей и передачи данных о состоянии датчиков и ШС (включая его адрес) в центральный процессорный блок (БЦП).

Данный контроллер является аналогом СКШС-04 IP65 и отличается лишь температурным диапазоном эксплуатации (-50...+50 °С).

Основные особенности и преимущества:

  • К 16 входам возможно подключить автоматические охранные извещатели с НЗ контактами (например, "Фотон" и др.).
  • В качестве технических средств контроля могут выступать ручные и точечные датчики, объемные извещатели, кнопки тревожного вызова, герконы и т. п.
  • Благодаря расширителям в одной системе "Рубеж-08" общая информационная емкость может достигать до 1024 технических средств.
  • Повышенная надежность работы в круглосуточном режиме.
  • Низкое число ложных срабатываний.
  • Контроллер осуществляет непрерывный контроль целостности подключенных цепей и наличия электропитания и оперативно уведомляет о возникших неполадках.
  • Сопряжение с ППК и обмен данными выполняется по шине RS-485; максимальная дальность связи без ретрансляторов до 1200 м.
  • Конфигурирование алгоритмов и режимов работы сетевого контроллера в зависимости от типа применяемых извещателей выполняется при программировании БЦП.
  • Тамперный контакт на основе геркона, оповещающий о попытках саботажа путем несанкционированного вскрытия корпуса.
  • Основное питание - 12/24 В DС.
  • Инсталляция в неотапливаемых помещениях и на улице при температуре -50...+50 °С.
  • Облегченный пластиковый корпус повышенной герметичности IP65 с отдельными кабельными гермовводами.

Подробное описание

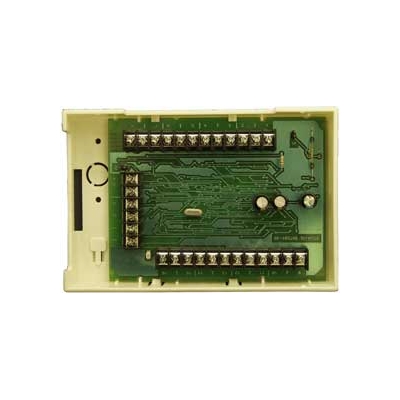

Конструкция

Конструкция СИГМА СКШС-04К

Схема подключения ШС с ИО с нормально-замкнутыми контактами

Схема подключения ШС с ИО с нормально-замкнутыми контактами к СИГМА СКШС-04К

Габаритные размеры

Габаритные размеры СИГМА СКШС-04К

<< свернуть

Характеристики

Сетевой контроллер шлейфов сигнализации СИГМА СКШС-04К
Количество шлейфов сигнализации (ШС) 16
Максимальное сопротивление проводов ШС с выносным резистором 800 Ом
Минимальное сопротивление проводов ШС с выносным резистором 600 Ом
Максимальное сопротивление проводов ШС 150 Ом
Минимальное сопротивление изоляции проводов ШС 20 кОм
Время передачи извещения в БЦП не более 10 с
Интерфейс связи с ППК RS-485
Максимальная протяженность линии связи RS-485 до 1200 м (без ретрансляторов)
Скорость обмена данными 9600/19200 бит/с
Степень защиты IP65
Напряжение питания 10...28 В DC
Ток потребления не более 35 мА
Рабочая температура -50...+50 °С
Габариты 171x165x55 мм
Масса 0,35 кг
Материал корпуса пластик
Средний срок службы не менее 10 лет
Комплектация СИГМА СКШС-04К
Сетевой контроллер шлейфов сигнализации 1 шт.
Резистор С2-23-0,125-680 Ом ±5% 16 шт.
Руководство по эксплуатации 1 шт.
Паспорт 1 шт.
