СКШС-04 IP20 СИГМА Сетевой контроллер шлейфов сигнализации
Розничная цена:13 500 ₽/шт.
Оптовая цена:13 500 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Контроллер СКШС-04 IP20 применяется в системах безопасности совместно с ППКОП "Р-09", "Р-08" и снятым с производства "Р-060" для расширения функциональных возможностей, а именно для увеличения информационной емкости на 16 шлейфов для приема электрических сигналов от охранных извещателей и передачи данных о состоянии датчиков и ШС (включая его адрес) в центральный процессорный блок (БЦП).
- К 16 входам возможно подключить автоматические охранные извещатели с НЗ контактами (например, "Фотон" и др.).
- В качестве технических средств контроля могут выступать ручные и точечные датчики, объемные извещатели, кнопки тревожного вызова, герконы и т. п.
- Благодаря расширителям в одной системе "Рубеж-08" общая информационная емкость может достигать до 1024 технических средств.
- Повышенная надежность работы в круглосуточном режиме.
- Низкое число ложных срабатываний.
- Контроллер осуществляет непрерывный контроль целостности подключенных цепей и наличия электропитания и оперативно уведомляет о возникших неполадках.
- Сопряжение с ППК и обмен данными выполняется по шине RS-485; максимальная дальность связи без ретрансляторов до 1200 м.
- Конфигурирование алгоритмов и режимов работы сетевого контроллера в зависимости от типа применяемых извещателей выполняется при программировании БЦП.
- Тамперный контакт на основе геркона, оповещающий о попытках саботажа путем несанкционированного вскрытия корпуса.
- Основное питание - 12/24 В DС.
- Внутренняя эксплуатация в температурном диапазоне -10...+50 °С.
- Облегченный пластиковый корпус со степенью влагозащиты оболочки IP20.
Подробное описание
Схема подключения СКШС-04 IP20

| Количество шлейфов сигнализации (ШС) |
16 |
| Максимальное сопротивление проводов ШС с выносным резистором |
800 Ом |
| Минимальное сопротивление проводов ШС с выносным резистором |
600 Ом |
| Максимальное сопротивление проводов ШС |
150 Ом |
| Минимальное сопротивление изоляции проводов ШС |
20 кОм |
| Время передачи извещения в БЦП |
не более 10 с |
| Интерфейс связи с ППК |
RS-485 |
| Максимальная протяженность линии связи RS-485 |
до 1200 м (без ретрансляторов) |
| Скорость обмена данными |
9600/19200 бит/с |
| Степень защиты |
IP20 |
| Напряжение питания |
10...28 В DC |
| Ток потребления |
не более 35 мА |
| Рабочая температура |
-10...+50 °С |

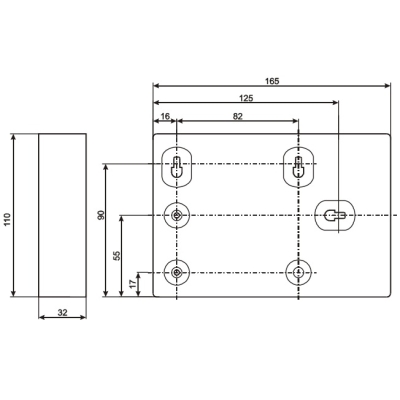

| Габариты |
165x110x32 мм |
| Масса |
0,27 кг |
| Материал корпуса |
пластик |
| Средний срок службы |
не менее 10 лет |
