Гарант-Р5 Этернис Модуль порошкового пожаротушения с блоком обработки сигналов
Розничная цена:9 108 ₽/шт.
Оптовая цена:9 108 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

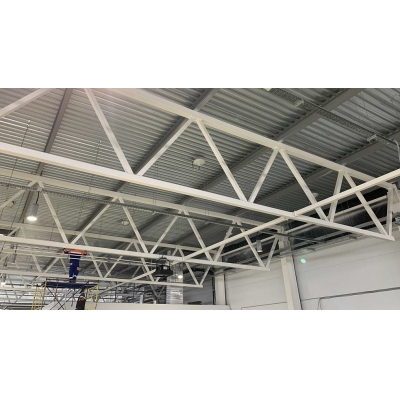

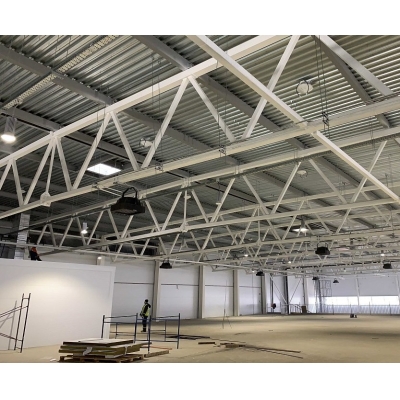

Этернис Гарант-Р5 – модуль порошкового пожаротушения с объемом ОТВ 4.8 кг, укомплектованный блоком обработки сигналов БОС и предназначенный для тушения воспламененных электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ локально или по всей площади/объему защищаемого объекта. Прибор работает в составе оборудования радиоканальной системы пожаротушения Гарант-Р и ведет обмен сигналами с другими блоками по радиоканалу на частоте 2.4 ГГц. Эта особенность позволяет избежать прокладки кабелей и связанных с этим дополнительных работ и делает Гарант-Р5 отличным решением для помещений со сложным конструктивом, особенным дизайном или другими особенностями, затрудняющими проведение монтажных работ.
Конструкция.
В состав установки входит модуль порошкового пожаротушения Гарант-5 и блок обработки сигналов БОС радиоканальной системы пожаротушения Гарант-Р, которые скреплены при помощи монтажного комплекта Г-5/7 к БОС.
Модуль представляет собой металлический корпус с огнетушащим порошком Вексон АВС-70, оборудованный электроактиватором с контактами для подключения кабелей пусковой цепи, выпускным отверстием с разрывной мембраной и узлом заземления. Для монтажа МПП на несущие конструкции потолка предусмотрен специальный крепежный узел (в верхней части корпуса) и комплектная установочная площадка.

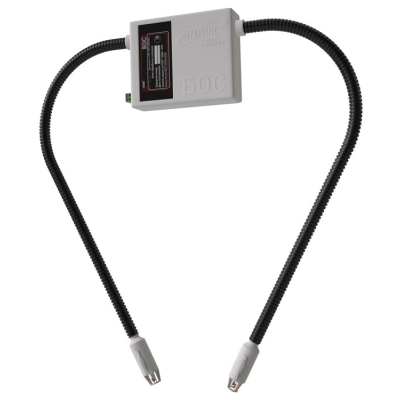

БОС состоит из корпуса и 2-х выносных элементов контроля и индикации. Внутри корпуса размещен радиомодуль, плата управления и звуковой сигнализатор, снаружи – отсек для основного и резервного элементов питания, разъемы для подключения электроактиватора МП и кнопка подачи питания. Выносные элементы по сути являются максимальными тепловыми извещателями с индикацией, которые соединены с платой управления отдельными шлейфами сигнализации в гофрорукаве.
Принцип работы.
После принятия решения на запуск МПП (по сигналу / автономно), БОС подает пусковой импульс на контакты электроактиватора. Далее корпусе МПП происходит постепенное нагнетание давления, что способствует аэрации порошка и приводит к разрушению мембраны с последующим выбросом ОТВ в защищаемое пространство. Порошок быстро наполняет очаг возгорания негорючей средой и преграждает доступ кислорода, способствуя оперативной локализации и затуханию пожара.
Функции и особенности Гарант-Р5
- Работа в составе радиоканальной системы пожаротушения Гарант-Р.
- Обмен данными с другими блоками системы по радиоканалу на частоте 2.4 ГГц.
- Дальность действия радиоканала зависит от наличия преград и составляет не менее 30 м.
- Обнаружение очага возгорания куммулятивным способом при помощи 2-х выносных максимальных тепловых извещателей класса А3.
- Взаимодействие (прием/передача сигналов) с БД, РС-М, БУР-КЦ и другим БОС защищаемого помещения.
- Заряд порошка Вексон АВС-70 массой 4.8 кг.
- Максимальная площадь/объем зоны тушения:
- класса А – 42 м² / 50 м³;
- класса В – 24 м² / 29 м³.
- Запуск по сигналу или автономно.
- Задержка пуска по умолчанию составляет 30 секунд и может корректироваться в процессе программирования.
- Автономный запуск без учета состояния автоматики и блокировки пуска при температуре в 130 °С.
- Моментальный выброс ОТВ (1 с) в защищаемое пространство через выходное отверстие, угол распыла – 112°.
- Быстрая локализация и тушение возгораний классов А, В (макс. 233В), С и Е.
- Применяемый порошок имеет низкую коррозийную активность и не содержит опасных токсичных веществ.
- БОС выполняет контроль:
- целостности пусковых цепей МП;
- шлейфов сигнализации на обрыв и КЗ.
- состояния и уровня заряда элементов питания. (основной/резервный)
- Информативная световая и звуковая индикация состояния.
- Специальный узел для заземления МПП.
- Возможность перезарядки корпуса МПП после сработки.

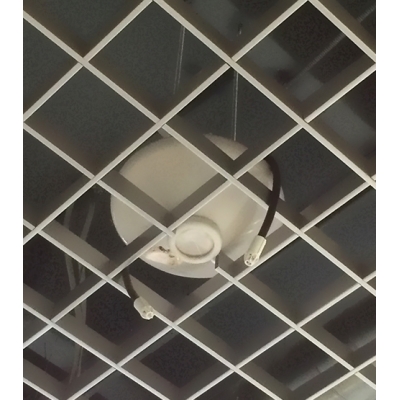

- Крепление к перекрытию с помощью комплектной монтажной площадки и узла на корпусе модуля.
- Длительный срок службы – более 10 лет.
Подробное описание
Конфигурация зоны защиты Гарант-5 для очагов пожаров класса А

Конфигурация зоны защиты Гарант-5 для очагов пожаров класса В

Огнетушащая способность Гарант-5

Структурная схема АУПТ Гарант-Р

| Модуль порошкового пожаротушения Гарант-5 |
1 шт. |
| Блок обработки сигналов БОС |
1 шт. |
| Монтажный комплект Г-5/7 к БОС |
1 шт. |
| Масса заряда огнетушащего порошка |
4.8 кг ± 0.24 кг |
| Марка огнетушащего порошка |
Вексон АВС-70 |
| Масса остатка порошка в модуле после срабатывания |
10% |
| Быстродействие |
до 10 с |
| Время действия |
1 с |
| Угол распыла огнетушащего порошка |
112° |
| Максимальный ранг пожара |
233В |
| Огнетушащая способность модуля: |
|
| - защищаемые площадь и объем для пожара класса А |
42 м² / 53 м³ |
| - защищаемые площадь и объем для пожара класса В |
24 м² / 29 м³ |
| Характеристики цепи электровоспламенителя: |
|
| - пусковой ток |
100 мА |
| - безопасный ток проверки цепи |
20 мА |
| - напряжение постоянного тока |
24 В |
| - сопротивление цепи пуска |
10 Ом |
| Габариты |
Ø312х189 мм |
| Масса модуля с крепежной площадкой и зарядом огнетушащего порошка |
8.0 ± 0.4 кг |
| Цвет |
белый |
| Степень защиты |
IP54 |
| Температурный диапазон эксплуатации |
-50...+50 °С |
| Монтаж |
потолочный |
| Высота установки |
2.5-5 м |
| Значение коэффициентов по СП 5.13130.2009: |
|
| - k1 |
1.0 |
| - k4 |
1.0 |
| Вероятность безотказной работы |
0.95 |
| Срок службы |
10 лет |
| Температурные условия в зоне БОС, необходимые для формирования импульса на запуск МПП: |
|
| - в исполнении класса А2, А2R автономно / по команде |
70 °С (-3 °С) / 54 °С (+3 °С) |
| - в исполнении класса А3, А3R автономно / по команде |
76 °С (-3 °С) / 64 °С (+3 °С) |
| Функции теплового пожарного извещателя по классу |
А3 (А2, А2R или А3R по заказу) |
| Параметры пускового импульса: |
|
| - сила тока |
≥ 0.8 А |
| - длительность импульса |
≥ 0.1 с |
| Время задержки пуска модулей |
30 с (другое по заказу) |
| Рабочий диапазон частот трансивера |
2.4 ГГц |
| Радиус действия радиоканала в условиях прямой видимости |
≥ 30 м |
| Радиус действия радиоканала в условиях прямой видимости |
2 батареи типа АА (ЕR14505АХ 3.6В, CR14505АХ 3,0В или аналогичные) |
| Устойчивость к электромагнитным воздействиям по ГОСТР 51317.4.2-2010 |
2 |
| Степень защиты оболочки |
IP51 |
| Температурный диапазон эксплуатации |
-25...+50 °С |
| Относительная влажность |
до 93 % при +25 °С |
| Габаритные размеры (без учѐта выносных элементов) |
110х90х36.5 мм |
| Вес |
0.2 кг |
| Высота установки |
до 9 м |
| Срок службы |
10 лет |
| Модуль с узлом крепления |
1 шт. |
| Крепежная площадка |
1 шт. |
| Паспорт техническое описание и руководство по эксплуатации |
1 шт. |
| Блок БОС |
1 шт. |
| Элемент питания |
1 шт. |
| Паспорт |
1 шт. |
