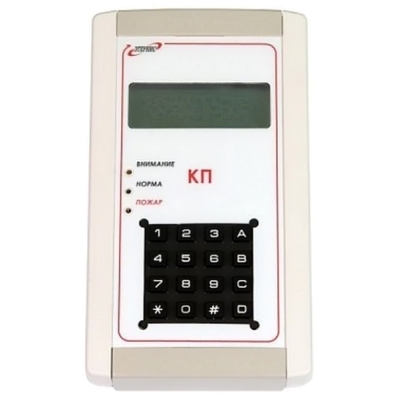

КП-RS Этернис Контрольная панель (проводная)
Производитель: Этернис
Купить КП-RS Этернис по выгодным ценам в магазине СЕКТОР СБ:
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80
Описание КП-RS Этернис:
Этернис КП-RS – проводная контрольная панель системы АУПТ Гарант-Р, предназначенная для отображения пожарной обстановки в защищаемых помещениях и состояния приборов системы, выдачи сигналов на ПЦН и устройства оповещения, а также хранения журнала всех зарегистрированных событий, их вывода на собственный ЖК-экран и передачи на ПК. При этом для получения и передачи данных используется проводной канал RS-485. Панель выполнена в малогабаритном корпусе IP41 для накладного монтажа с применением комплектного кронштейна, питание получает от внешнего источника 12 В DC.
Функции и особенности КП-RS
- Работа в составе радиоканальной системы пожаротушения Гарант-Р.
- Получение и передача данных по проводному каналу RS-485.
- Вывод на собственный ЖК-экран текущего состояния всех приборов системы.
- Отображение пожарной обстановки в защищаемых помещениях.
- 2 исполнительных реле для управления внешним оборудованием.
- Выдача сигналов на ПЦН.
- Хранение журнала всех зафиксированных событий системы.
- Вывод журнала событий на дисплей и передача на ПК.
- Светодиодные индикаторы состояния системы.
- Удобные цифровые кнопки управления.
- Питание от внешнего источника 12 В DC.
- Малогабаритный корпус IP41.
- Монтаж на стену накладным способом с применением комплектного кронштейна.
- Стабильная работа при температуре -25...+50 °С.
- Длительный срок эксплуатации – 10 лет.
Подробное описание
Схема беспроводной контрольной панели КП-RS
Структурная схема АУПТ Гарант-Р
Характеристики
Контрольная панель (проводная) КП-RS Этернис
| Максимальное расстояние размещения КП-RS от РС-К | ≤ 200 м |
| Количество реле для управления оповещением и оборудованием | 2 шт. |
| Контактный набор реле | 1 переключающий контакт |
| Максимальный коммутируемый ток | 1 А |
| Максимальное коммутируемое напряжение | 42 В |
| Напряжение питания | 12 ± 2 В |
| Потребляемый ток в дежурном режиме | 25 мА |
| Максимальный потребляемый ток в режиме «Тревога» и с подсветкой ЖКИ | 160 мА |
| Степень защиты оболочки | IP41 |
| Температурный диапазон эксплуатации | -25...+50 °С |
| Относительная влажность | до 93 % при +25 °С |
| Габаритные размеры | 195х114х45 мм |
| Вес | 0.45 кг |
| Срок службы | 10 лет |
Комплектация КП-RS Этернис
| Контрольная панель КП-RS | 1 шт. |
| Кронштейн крепления | 1 шт. |
| Паспорт | 1 шт. |
