Гарант-Р12 Этернис Модуль порошкового пожаротушения с блоком обработки сигналов

Описание Гарант-Р12 Этернис:

Этернис Гарант-Р12 – модуль порошкового пожаротушения с объемом ОТВ 10.8 кг, укомплектованный блоком обработки сигналов БОС и предназначенный для тушения воспламененных электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ локально или по всей площади/объему защищаемого объекта. Прибор работает в составе оборудования радиоканальной системы пожаротушения Гарант-Р и ведет обмен сигналами  с другими блоками по радиоканалу на частоте 2.4 ГГц. Эта особенность позволяет избежать прокладки кабелей и связанных с этим дополнительных работ и делает Гарант-Р12 отличным решением для помещений со сложным конструктивом, особенным дизайном или другими особенностями, затрудняющими проведение монтажных работ.

Конструкция.

В состав установки входит модуль порошкового пожаротушения Гарант-12 и блок обработки сигналов БОС радиоканальной системы пожаротушения Гарант-Р, которые скреплены при помощи монтажного комплекта Г-12 к БОС.

Модуль представляет собой металлический корпус с огнетушащим порошком Вексон АВС-70, оборудованный газогенератором с электроактиватором, выпускным отверстием с разрывной мембраной и насадком-распылителем, а также узлом заземления. Для монтажа на несущие конструкции потолка в верхней части корпуса предусмотрен специальный крепежный узел с двумя направляющими и комплектная установочная площадка.

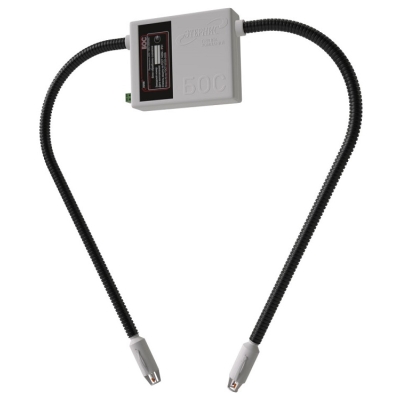

БОС состоит из корпуса и 2-х выносных элементов контроля и индикации. Внутри корпуса размещен радиомодуль, плата управления и звуковой сигнализатор, снаружи – отсек для основного и резервного элементов питания, разъемы для подключения электроактиватора МП и кнопка подачи питания. Выносные элементы по сути являются максимальными тепловыми извещателями с индикацией, которые соединены с платой управления отдельными шлейфами сигнализации в гофрорукаве.

Принцип работы.

После принятия решения на запуск МПП (по сигналу / автономно), БОС подает пусковой импульс на контакты электроактиватора. Далее корпусе МПП происходит постепенное нагнетание давления, что способствует аэрации порошка и приводит к разрушению мембраны с последующим выбросом ОТВ в защищаемое пространство. Порошок быстро наполняет очаг возгорания негорючей средой и преграждает доступ кислорода, способствуя оперативной локализации и затуханию пожара.

Функции и особенности Гарант-Р12

• Работа в составе радиоканальной системы пожаротушения Гарант-Р.
• Обмен данными с другими блоками системы по радиоканалу на частоте 2.4 ГГц.
• Дальность действия радиоканала зависит от наличия преград и составляет не менее 30 м.
• Обнаружение очага возгорания куммулятивным способом при помощи 2-х выносных максимальных тепловых извещателей класса А3.
• Взаимодействие (прием/передача сигналов) с БД, РС-М, БУР-КЦ и другим БОС защищаемого помещения.
• Заряд порошка Вексон АВС-70 массой 6.8 кг.
• Максимальная площадь/объем зоны тушения:

      - класса А – 81 м² / 96 м³;
      - класса В – 38 м² / 50 м³.

• Запуск по сигналу или автономно.
• Задержка пуска по умолчанию составляет 30 секунд и может корректироваться в процессе программирования.
• Автономный запуск без учета состояния автоматики и блокировки пуска при температуре в 130 °С.
• Моментальный выброс ОТВ (1 с) в защищаемое пространство через выходное отверстие, угол распыла – 24°.
• Быстрая локализация и тушение возгораний классов А, В (макс. 233В), С и Е.
• Применяемый порошок имеет низкую коррозийную активность и не содержит опасных токсичных веществ.
• БОС выполняет контроль:

      - целостности пусковых цепей МП;
      - шлейфов сигнализации на обрыв и КЗ.
      - состояния и уровня заряда элементов питания. (основной/резервный)

• Информативная световая и звуковая индикация состояния.
• Специальный узел для заземления МПП.
• Возможность перезарядки корпуса МПП после сработки.

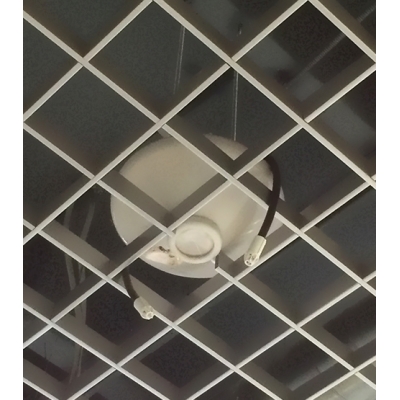

• Крепление к перекрытию с помощью комплектной монтажной площадки и узла на корпусе модуля.
• Длительный срок службы – более 10 лет.
