Гарант-Р5 (вз) Этернис Взрывозащищенный модуль порошкового пожаротушения с блоком обработки сигналов

Взрывозащищенный модуль порошкового пожаротушения с блоком обработки сигналов
Производитель: Этернис

Купить Гарант-Р5 (вз) Этернис по выгодным ценам в магазине СЕКТОР СБ:

Розница:18 132 руб.
Опт:18 132 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание Гарант-Р5 (вз) Этернис:

Этернис Гарант-Р5 (вз) – взрывозащищеный модуль порошкового пожаротушения Гарант-5 (вз) с объемом ОТВ 4.8 кг и блоком обработки сигналов БОС (вз), предназначенный для тушения воспламененных электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ во взрывоопасных помещениях по всей площади/объему или же локально. Работает в составе оборудования радиоканальной системы пожаротушения Гарант-Р и ведет обмен сигналами  с другими блоками по радиоканалу на частоте 2.4 ГГц, что позволяет избежать прокладки кабелей и связанных с этим дополнительных работ и делает Гарант-Р5 отличным решением для помещений со сложным конструктивом или другими особенностями, затрудняющими проведение монтажных работ.

Конструкция

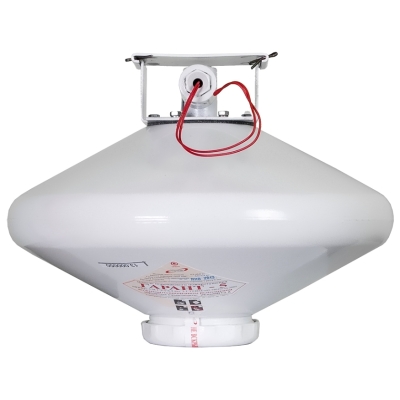

МПП Гарант-5 (вз) представляет собой металлический корпус с огнетушащим порошком Вексон АВС-70, оборудованный электроактиватором с контактами для подключения кабелей пусковой цепи, выпускным отверстием с разрывной мембраной и узлом заземления. Для монтажа МПП на несущие конструкции потолка предусмотрен специальный крепежный узел (в верхней части корпуса) и комплектная установочная площадка.

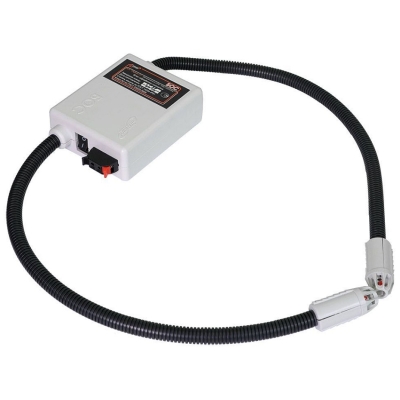

БОС (вз) состоит из корпуса и 2-х выносных элементов контроля и индикации. Внутри корпуса размещен радиомодуль, плата управления и звуковой сигнализатор, снаружи – отсек для основного и резервного элементов питания, разъемы для подключения электроактиватора МП и кнопка подачи питания. Выносные элементы по сути являются максимальными тепловыми извещателями с индикацией, которые соединены с платой управления отдельными шлейфами сигнализации в гофрорукаве.

Для крепления БОС (вз) к корпусу МПП Гарант-5 (вз) применяется монтажный комплект Г-5/7 к БОС.

Принцип работы

После принятия решения на запуск МПП (по сигналу / автономно), БОС (вз) подает пусковой импульс на контакты электроактиватора. Далее корпусе МПП происходит постепенное нагнетание давления, что способствует аэрации порошка и приводит к разрушению мембраны с последующим выбросом ОТВ в защищаемое пространство. Порошок быстро наполняет очаг возгорания негорючей средой и преграждает доступ кислорода, способствуя оперативной локализации и затуханию пожара.

Функции и особенности Гарант-Р5

  • Взрывозащита БОС (вз) 0ExiаIICT5 X / PO ExiaI X, Гарант-5 (вз) – 1ExdmbIIBT3Gb.
  • Работа в составе радиоканальной системы пожаротушения Гарант-Р.
  • Обмен данными с другими блоками системы по радиоканалу на частоте 2.4 ГГц.
  • Дальность действия радиоканала зависит от наличия преград и составляет не менее 30 м.
  • Обнаружение очага возгорания куммулятивным способом при помощи 2-х выносных максимальных тепловых извещателей класса А3.
  • Взаимодействие (прием/передача сигналов) с БД (вз)РС-М (вз)БУР-КЦ (вз) и другим БОС (вз) защищаемого помещения.
  • Заряд порошка Вексон АВС-70 массой 4.8 кг.
  • Максимальная площадь/объем зоны тушения:

      - класса А – 42 м² / 50 м³;
      - класса В – 24 м² / 29 м³.

  • Запуск по сигналу или автономно.
  • Задержка пуска по умолчанию составляет 30 секунд и может корректироваться в процессе программирования.
  • Автономный запуск без учета состояния автоматики и блокировки пуска при температуре в 130 °С.
  • Моментальный выброс ОТВ (1 с) в защищаемое пространство через выходное отверстие, угол распыла – 112°.
  • Быстрая локализация и тушение возгораний классов А, В (макс. 233В), С и Е.
  • Применяемый порошок имеет низкую коррозийную активность и не содержит опасных токсичных веществ.
  • БОС (вз) выполняет контроль:

      - целостности пусковых цепей МП;
      - шлейфов сигнализации на обрыв и КЗ.
      - состояния и уровня заряда элементов питания. (основной/резервный)

  • Информативная световая и звуковая индикация состояния.
  • Тип взрывозащиты ia (искробезопасная электрическая цепь) для БОС (вз) и mb (герметизация компаундом) для Гарант-5 (вз).
  • Специальный узел для заземления МПП.
  • Возможность перезарядки корпуса МПП после сработки.
  • Крепление к перекрытию с помощью комплектной монтажной площадки и узла на корпусе модуля.
  • Длительный срок службы – более 10 лет.

Подробное описание

Конфигурация зоны защиты Гарант-5 (вз) для очагов пожаров класса А

Гарант-5_установка_А

Конфигурация зоны защиты Гарант-5 (вз) для очагов пожаров класса В

Гарант-5_установка_В

Огнетушащая способность Гарант-5 (вз)

Гарант-5_установка

Структурная схема АУПТ Гарант-Р

Структурная схема АУПТ Гарант-Р

<< свернуть

Характеристики

Состав установки Гарант-Р5 (вз)
Модуль порошкового пожаротушения Гарант-5 (вз) 1 шт.
Блок обработки сигналов БОС (вз) 1 шт.
Монтажный комплект Г-5/7 к БОС 1 шт.
Технический характеристики МПП Гарант-5 (вз)
Уровень и вид взрывозащиты 1ExdmbIIBT3Gb
Масса заряда огнетушащего порошка 4.8 кг ± 0.24 кг
Марка огнетушащего порошка Вексон АВС-70
Масса остатка порошка в модуле после срабатывания 10%
Быстродействие до 10 с
Время действия 1 с
Угол распыла огнетушащего порошка 112°
Максимальный ранг пожара 233В
Огнетушащая способность модуля:
- защищаемые площадь и объем для пожара класса А 42 м² / 53 м³
- защищаемые площадь и объем для пожара класса В 24 м² / 29 м³
Характеристики цепи электровоспламенителя:
- пусковой ток 100 мА
- безопасный ток проверки цепи 20 мА
- напряжение постоянного тока 24 В
- сопротивление цепи пуска 10 Ом
Габариты Ø312х189 мм
Масса модуля с крепежной площадкой и зарядом огнетушащего порошка 8.0 ± 0.4 кг
Цвет белый
Степень защиты IP54
Температурный диапазон эксплуатации -50...+50 °С
Монтаж потолочный
Высота установки 2.5-5 м
Значение коэффициентов по СП 5.13130.2009:
- k1 1.0
- k4 1.0
Вероятность безотказной работы 0.95
Срок службы 10 лет
Технический характеристики БОС (вз)
Уровень и вид взрывозащиты 0ExiаIICT5 X / PO ExiaI X
Температурные условия в зоне БОС, необходимые для формирования импульса на запуск МПП:
- в исполнении класса А2, А2R автономно / по команде 70 °С (-3 °С) / 54 °С (+3 °С)
- в исполнении класса А3, А3R автономно / по команде 76 °С (-3 °С) / 64 °С (+3 °С)
Функции теплового пожарного извещателя по классу А3 (А2, А2R или А3R по заказу)
Параметры пускового импульса:
- сила тока ≥ 0.8 А
- длительность импульса ≥ 0.1 с
Время задержки пуска модулей 30 с (другое по заказу)
Рабочий диапазон частот трансивера 2.4 ГГц
Радиус действия радиоканала в условиях прямой видимости ≥ 30 м
Радиус действия радиоканала в условиях прямой видимости 2 батареи типа АА (ЕR14505АХ 3.6В, CR14505АХ 3,0В или аналогичные)
Устойчивость к электромагнитным воздействиям по ГОСТР 51317.4.2-2010 2
Степень защиты оболочки IP51
Температурный диапазон эксплуатации -25...+50 °С
Относительная влажность до 93 % при +25 °С
Габаритные размеры (без учѐта выносных элементов) 110х90х36.5 мм
Вес 0.25 кг
Высота установки до 9 м
Срок службы 10 лет
Комплектация Гарант-5 (вз)
Модуль с узлом крепления 1 шт.
Крепежная площадка 1 шт.
Паспорт техническое описание и руководство по эксплуатации 1 шт.
Комплектация БОС (вз)
Блок БОС (вз) 1 шт.
Элемент питания 1 шт.
Паспорт 1 шт.
