Гарант-Р7 (вз) Этернис Взрывозащищенный модуль порошкового пожаротушения с блоком обработки сигналов

Этернис Гарант-Р7 (вз) – взрывозащищеный модуль порошкового пожаротушения Гарант-7 (вз) с объемом ОТВ 6.8 кг и блоком обработки сигналов БОС (вз), предназначенный для тушения воспламененных электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ во взрывоопасных помещениях по всей площади/объему или же локально. Работает в составе оборудования радиоканальной системы пожаротушения Гарант-Р и ведет обмен сигналами  с другими блоками по радиоканалу на частоте 2.4 ГГц, что позволяет избежать прокладки кабелей и связанных с этим дополнительных работ и делает Гарант-Р5 отличным решением для помещений со сложным конструктивом или другими особенностями, затрудняющими проведение монтажных работ.

Конструкция

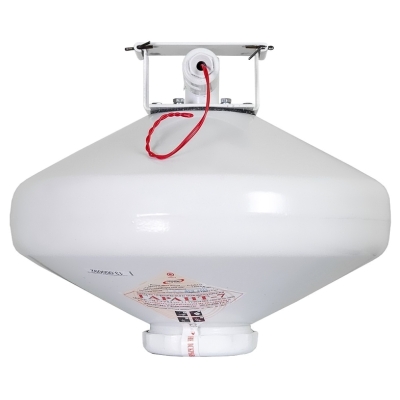

МПП Гарант-7 (вз) представляет собой металлический корпус с огнетушащим порошком Вексон АВС-70, оборудованный электроактиватором с контактами для подключения кабелей пусковой цепи, выпускным отверстием с разрывной мембраной и узлом заземления. Для монтажа МПП на несущие конструкции потолка предусмотрен специальный крепежный узел (в верхней части корпуса) и комплектная установочная площадка.

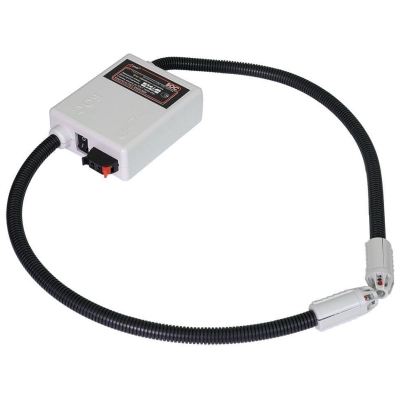

БОС (вз) состоит из корпуса и 2-х выносных элементов контроля и индикации. Внутри корпуса размещен радиомодуль, плата управления и звуковой сигнализатор, снаружи – отсек для основного и резервного элементов питания, разъемы для подключения электроактиватора МП и кнопка подачи питания. Выносные элементы по сути являются максимальными тепловыми извещателями с индикацией, которые соединены с платой управления отдельными шлейфами сигнализации в гофрорукаве.

Для крепления БОС (вз) к корпусу МПП Гарант-7 (вз) применяется монтажный комплект Г-5/7 к БОС.

Принцип работы

После принятия решения на запуск МПП (по сигналу / автономно), БОС (вз) подает пусковой импульс на контакты электроактиватора. Далее корпусе МПП происходит постепенное нагнетание давления, что способствует аэрации порошка и приводит к разрушению мембраны с последующим выбросом ОТВ в защищаемое пространство. Порошок быстро наполняет очаг возгорания негорючей средой и преграждает доступ кислорода, способствуя оперативной локализации и затуханию пожара.

Функции и особенности Гарант-Р7

• Взрывозащита БОС (вз) 0ExiаIICT5 X / PO ExiaI X, Гарант-7 (вз) – 1ExdmbIIBT3Gb.
• Работа в составе радиоканальной системы пожаротушения Гарант-Р.
• Обмен данными с другими блоками системы по радиоканалу на частоте 2.4 ГГц.
• Дальность действия радиоканала зависит от наличия преград и составляет не менее 30 м.
• Обнаружение очага возгорания куммулятивным способом при помощи 2-х выносных максимальных тепловых извещателей класса А3.
• Взаимодействие (прием/передача сигналов) с БД (вз), РС-М (вз), БУР-КЦ (вз) и другим БОС (вз) защищаемого помещения.
• Заряд порошка Вексон АВС-70 массой 6.8 кг.
• Максимальная площадь/объем зоны тушения:

      - класса А – 42 м² / 60 м³;
      - класса В – 30 м² / 36 м³.

• Запуск по сигналу или автономно.
• Задержка пуска по умолчанию составляет 30 секунд и может корректироваться в процессе программирования.
• Автономный запуск без учета состояния автоматики и блокировки пуска при температуре в 130 °С.
• Моментальный выброс ОТВ (1 с) в защищаемое пространство через выходное отверстие, угол распыла – 75°.
• Быстрая локализация и тушение возгораний классов А, В (макс. 233В), С и Е.
• Применяемый порошок имеет низкую коррозийную активность и не содержит опасных токсичных веществ.
• БОС (вз) выполняет контроль:

      - целостности пусковых цепей МП;
      - шлейфов сигнализации на обрыв и КЗ.
      - состояния и уровня заряда элементов питания. (основной/резервный)

• Информативная световая и звуковая индикация состояния.
• Тип взрывозащиты ia (искробезопасная электрическая цепь) для БОС (вз) и mb (герметизация компаундом) для Гарант-7 (вз).
• Специальный узел для заземления МПП.
• Возможность перезарядки корпуса МПП после сработки.
• Крепление к перекрытию с помощью комплектной монтажной площадки и узла на корпусе модуля.
• Длительный срок службы – более 10 лет.
