ТРВ-Гарант-14,5-01 (вз) (60Вр) Этернис Взрывозащищенный модуль пожаротушения тонкораспыленной водой

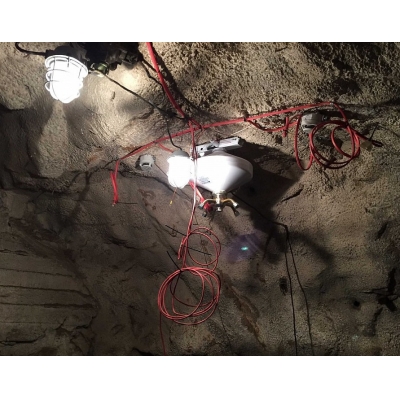

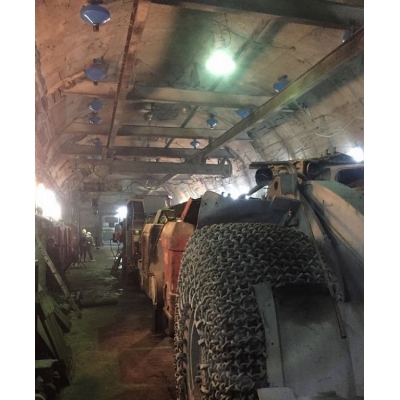

Этернис ТРВ-Гарант-14,5-01 (вз) (60Вр) – взрывозащищенный модуль пожаротушения тонкораспыленной водой с водопитателем газогенераторного типа, фторированным ПАВ-смачивателем ПО-6ТФ и комбинированным струйным насадком ТРВ-60Вр, предназначенный для оперативного тушения пожаров классов А, В и Е (до 1000 В) локально или по всей площади защищаемого объекта. При этом уровень взрывозащиты 1Еxds[ia]IIBT4/ РВExds[ia]I позволяет использовать модуль в местах опасных по рудничному газу (шахты, рудники и др.), горючей пыли или волокнам, а также в зонах класса 1 помещений и наружных установок с высокой вероятностью образования взрывоопасных паровых и газовых смесей категорий ΙΙА и ΙΙВ с температурой самовоспламенения 135-200 °С.

Конструкция

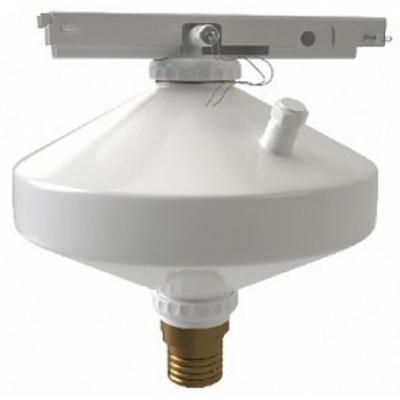

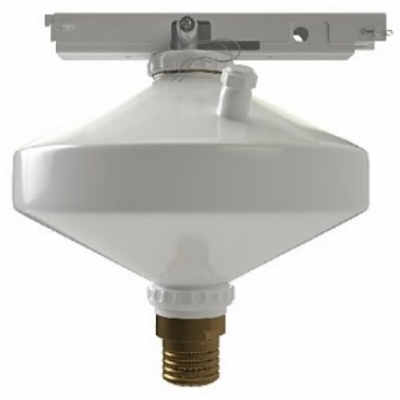

Модуль представляет собой металлический корпус, внутри которого находится газогенерирующий элемент с электроактиватором (в специальном боксе) и состав из воды и ПАВ добавки. Снаружи размещен фланец с разрывной мембраной и распылителем ТРВ-60Вр, заливная горловина с предохранительным устройством, взрывозащищенный кабельный ввод для подключения пусковой цепи, винт заземления и узел крепления.

Способ запуска

Пуск модуля происходит после подачи на контакты электроактиватора токового импульса 7.8-25 В DC силой 0.1 А, источниками которого могут быть:

• автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
• устройства ручного пуска (кнопки).

Принцип работы

При поступлении токового импульса на контакты электроактиватора происходит запуск газогенератора, который нагнетает избыточное давление в корпусе модуля. Это приводит к разрушению мембраны и выбросу ОТВ в защищаемое пространство через насадок-распылитель в виде тонкораспыленных полидисперсных потоков с каплями величиной 60-150 мкм. Полученный туман охлаждает очаг возгорания и затрудняет доступ кислорода, что способствует быстрой локализации и тушению возгорания. Также за счет длительного пребывания в помещении (около 15 мин.) водяное облако препятствует повторному возгоранию и очищает воздух, осаждая частицы дыма и другие продукты горения.

Функции и особенности ТРВ-Гарант-14,5-01 (вз) (60Вр)

• Взрывозащита 1Еxds[ia]IIBT4/ РВExds[ia]I.
• Быстрая локализация и тушение возгораний классов А, В и Е (до 1000 В).
• Заряд огнетушащей смеси из воды (13.9 л) и фторированного ПАВ-смачивателя ПО-6ТФ (0.6 л).
• Максимальная площадь зоны тушения при размещении модуля на высоте 3-4.5 м:

      - для пожаров класса А - 15 м²;
      - для пожаров класса В и открытых проливов ЛВЖ и ГЖ - 10 м².

• Пуск при поступлении на контакты электроактиватора токового импульса 7.8-25 В DC силой 0.1 А.
• Возможность активации в ручном (кнопка) или автоматическом (ПКП, УСП) режимах.
• Проверка целостности пусковых цепей током до 20 мА.
• Моментальный выброс огнетушащей смеси (≤ 2 с) в защищаемое пространство.
• Распылитель ТРВ-60Вр для подачи ОТВ в виде тонкораспыленных полидисперсных потоков с каплями величиной 60-150 мкм.
• Возможность подключения распылителя через трубопровод Ду 50 / 40 / 32 длиной 1.5 / 2.3 / 3.6 м соответственно.
• Прочный металлический корпус IP65.
• Взрывозащита по типу:

      - ia – искробезопасная электрическая цепь;
      - d – взрывонепроницаемая оболочка;
      - s – специальный вид взрывозащиты.

• Возможность перезарядки корпуса после сработки.
• Крепление к перекрытию с помощью комплектной монтажной площадки на корпусе модуля.
• Стабильная работа в температурном диапазоне +5...+50 °С.
• Длительный срок службы – более 10 лет.
