ТРВ-Гарант-14,5-01 (60Вр) Этернис Модуль пожаротушения тонкораспыленной водой

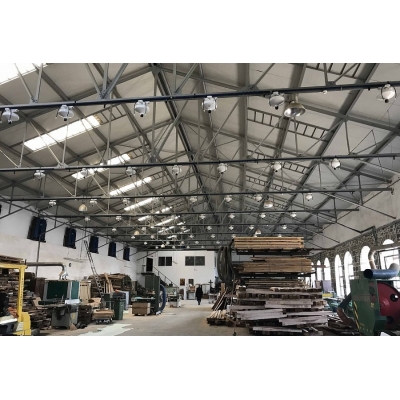

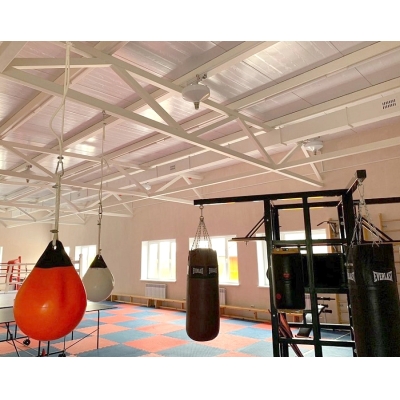

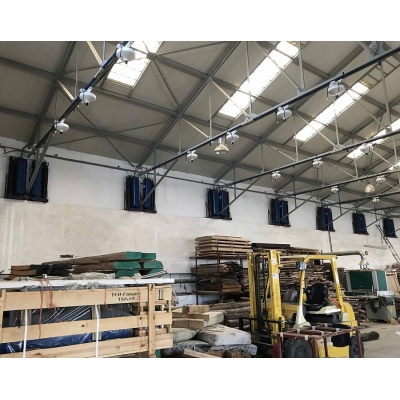

Этернис ТРВ-Гарант-14,5-01 (60Вр) – модуль пожаротушения тонкораспыленной водой с водопитателем газогенераторного типа и комбинированным струйным насадком ТРВ-60Вр, предназначенный для оперативного тушения пожаров классов А, В и Е (до 1000 В) локально или по всей площади защищаемого объекта. Эффективно применяется в автоматических установках пожаротушения различных помещений жилых и общественных зданий, небольших складов и производств, архивов и библиотек, гаражей, котельных и тепловых пунктов, отсеков водного транспорта (машинные отделения, каюты, коридоры) и других объектов, где есть риск воспламенения твердых/жидких веществ или электроустановок под напряжением до 1000 В.

Конструкция

Модуль представляет собой металлический корпус, внутри которого находится газогенерирующий элемент с электроактиватором (в специальном боксе) и состав из воды и ПАВ добавки. Снаружи размещен фланец с разрывной мембраной и распылителем ТРВ-60Вр, заливная горловина с предохранительным устройством, клеммная колодка для подвода кабелей пусковой цепи, винт заземления и узел крепления.

Способ запуска

Пуск модуля происходит после подачи на контакты электроактиватора токового импульса 24 В DC силой 100 мА, источниками которого могут быть:

• автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
• устройства ручного пуска (кнопки).

Принцип работы

При поступлении токового импульса на контакты электроактиватора происходит запуск газогенератора, который нагнетает избыточное давление в корпусе модуля.Это приводит к разрушению мембраны и выбросу ОТВ в защищаемое пространство через насадок-распылитель в виде тонкораспыленных полидисперсных потоков с каплями величиной 60-150 мкм. Полученный туман охлаждает очаг возгорания и затрудняет доступ кислорода, что способствует быстрой локализации и тушению возгорания. Также за счет длительного пребывания в помещении (около 15 мин.) водяное облако препятствует повторному возгоранию и очищает воздух, осаждая частицы дыма и другие продукты горения.

Функции и особенности ТРВ-Гарант-14,5-01 (60Вр)

• Быстрая локализация и тушение возгораний классов А, В и Е (до 1000 В).
• Заряд огнетушащей смеси из воды и ПАВ добавки объемом 14.5 ± 0.1 л.
• Максимальная площадь зоны тушения для пожаров:

      - класса А - 15 м²;
      - класса В и открытых проливов ЛВЖ и ГЖ - 10 м².

• Пуск при поступлении на контакты электроактиватора токового импульса 24 В DC силой 100 мА.
• Возможность активации в ручном (кнопка) или автоматическом (ПКП, УСП) режимах.
• Проверка целостности пусковых цепей током до 20 мА.
• Моментальный выброс огнетушащей смеси (≤ 2 с) в защищаемое пространство.

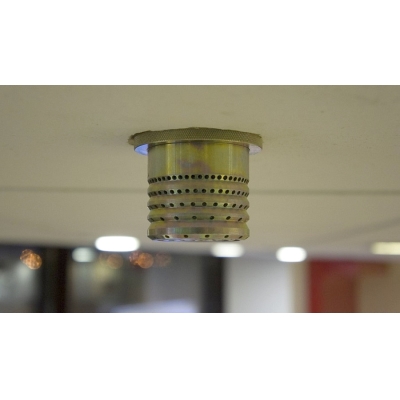

• Распылитель ТРВ-60Вр для подачи ОТВ в виде тонкораспыленных полидисперсных потоков с каплями величиной 60-150 мкм.

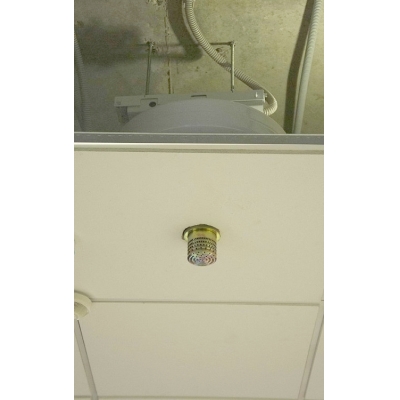

• Возможность подключения распылителя через трубопровод Ду 50 / 40 / 32 длиной 1.5 / 2.3 / 3.6 м соответственно.
• Возможность перезарядки корпуса после сработки.
• Установка на высоте 3-4.5 м.
• Крепление к перекрытию с помощью комплектной монтажной площадки на корпусе модуля.
• Стабильная работа в температурном диапазоне +5...+50 °С.
• Длительный срок службы – более 10 лет.
