ТРВ-Гарант-Р-14,5-01 (60) Этернис Модуль пожаротушения тонкораспыленной водой с блоком обработки сигналов
Розничная цена:22 334 ₽/шт.
Оптовая цена:22 334 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

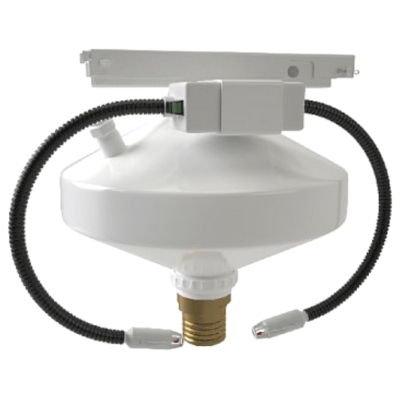

Этернис ТРВ-Гарант-Р-14,5-01 (60) – модуль пожаротушения тонкораспыленной водой с водопитателем газогенераторного типа и комбинированным струйным насадком ТРВ-60 в комплекте с блоком обработки сигналов БОС, предназначенный для оперативного обнаружения и тушения пожаров классов А, В и Е (до 1000 В) локально или по всей площади/объему защищаемого объекта. Прибор работает в составе радиоканальной системы АУПТ Гарант-Р и ведет обмен сигналами с другими блоками по радиоканалу на частоте 2.4 ГГц, что позволяет избежать прокладки кабелей и связанных с этим дополнительных работ и делает ТРВ-Гарант-Р-14,5-01 (60) отличным решением для помещений со сложным конструктивом, особенным дизайном или другими обстоятельствами, затрудняющими проведение монтажных работ. Кроме того, тушение тонкораспыленной водой не приводит к повреждению
Конструкция

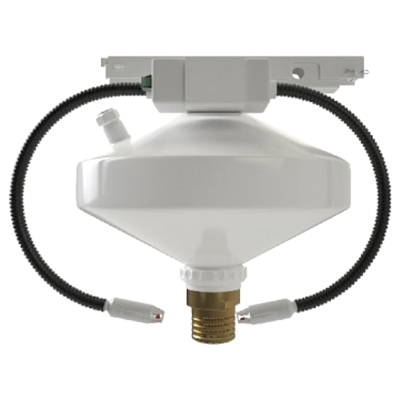

ТРВ-Гарант-14,5-01 (60) представляет собой металлический корпус, внутри которого находится газогенерирующий элемент (в специальном боксе) с электроактиватором и состав из воды и ПАВ добавки. Снаружи размещен фланец с разрывной мембраной и распылителем ТРВ-60, заливная горловина с предохранительным устройством, клеммная колодка для подвода кабелей пусковой цепи, винт заземления и узел крепления.

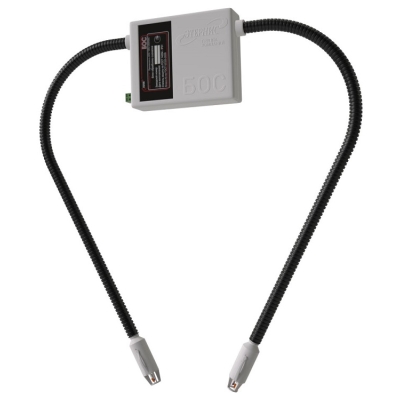

БОС состоит из корпуса и 2-х выносных элементов контроля и индикации. Внутри корпуса размещен радиомодуль, плата управления и звуковой сигнализатор, снаружи – отсек для основного и резервного элементов питания, разъемы для подключения электроактиватора МП и кнопка подачи питания. Выносные элементы по сути являются максимальными тепловыми извещателями с индикацией, которые соединены с платой управления отдельными шлейфами сигнализации в гофрорукаве.
Принцип работы
После принятия решения на запуск модуля (по сигналу / автономно), БОС подает пусковой импульс на контакты электроактиватора. Далее внутри корпуса происходит постепенное нагнетание давления, что приводит к разрушению мембраны и выбросу ОТВ в защищаемое пространство через распылитель в виде тонкораспыленных полидисперсных потоков с каплями величиной 60-150 мкм.
Функции и особенности ТРВ-Гарант-Р-14,5-01 (60)
- Работа в составе радиоканальной системы пожаротушения Гарант-Р.
- Обмен данными с другими блоками системы по радиоканалу на частоте 2.4 ГГц.
- Дальность действия радиоканала зависит от наличия преград и составляет не менее 30 м.
- Обнаружение очага возгорания куммулятивным способом при помощи 2-х выносных максимальных тепловых извещателей класса А3.
- Взаимодействие (прием/передача сигналов) с БД, РС-М, БУР-КЦ и другим БОС защищаемого помещения.
- Заряд огнетушащей смеси из воды и ПАВ добавки объемом 14.5 ± 0.1 л.
- Максимальная площадь зоны тушения – 20 м².
- Запуск по сигналу или автономно.
- Задержка пуска по умолчанию составляет 30 секунд и может корректироваться в процессе программирования.
- Автономный запуск без учета состояния автоматики и блокировки пуска при температуре в 130 °С.
- Моментальный выброс огнетушащей смеси (≤ 5 с) в защищаемое пространство.
- Распылитель ТРВ-60 для подачи ОТВ в виде тонкораспыленных полидисперсных потоков с каплями величиной 60-150 мкм.
- Возможность подключения распылителя через трубопровод Ду 50 / 40 / 32 длиной 1.5 / 2.3 / 3.6 м соответственно.
- Быстрая локализация и тушение возгораний классов А, В и Е (до 1000 В).
- БОС выполняет контроль:
- целостности пусковых цепей МП;
- шлейфов сигнализации на обрыв и КЗ.
- состояния и уровня заряда элементов питания. (основной/резервный)
- Информативная световая и звуковая индикация состояния.
- Специальный узел для заземления МПП.
- Возможность перезарядки корпуса МПП после сработки.
- Крепление к перекрытию с помощью комплектной монтажной площадки на корпусе модуля.
- Длительный срок службы – более 10 лет.
Подробное описание
Структурная схема АУПТ Гарант-Р

| Модуль пожаротушения тонкораспыленной водой ТРВ-Гарант-14,5-01 (60) |
1 шт. |
| Блок обработки сигналов БОС |
1 шт. |
| Высота размещения модуля |
4-8.5 м |
| Объем модуля |
16 л |
| Объем ОТВ |
14.5 ± 0.1 л |
| Вода по ГОСТ Р 51232- 98 |
14.35 |
| ПАВ - смачиватель |
синтетический, 0.15 л |
| Защищаемая площадь очагов пожара классов А |
20 м² |
| Время подачи ОТВ |
≤ 5 с |
| Давление вскрытия мембранного рабочего клапана |
2.0 ± 0.1 МПА |
| Давление срабатывания предохранительного клапана |
2.5 ± 0.2 МПА |
| Параметры электрического пуска: |
|
| - пусковой ток |
100 мА |
| - безопасный ток проверки цепи |
20 мА |
| - напряжение постоянного тока |
24 В |
| - сопротивление цепи пуска |
10 Ом |
| Габариты |
Ø400х430 мм |
| Масса модуля |
25 кг |
| Масса модуля без ОТВ |
10.6 кг |
| Цвет |
белый |
| Температурный диапазон эксплуатации |
+5...+50 °С |
| Монтаж |
потолочный |
| Ресурс срабатывания |
≥ 5 раз |
| Срок службы |
≥ 10 лет |
| Гарантийный срок эксплуатации |
1.5 года с момента продажи |
| Температурные условия в зоне БОС, необходимые для формирования импульса на запуск МПП: |
|
| - в исполнении класса А2, А2R автономно / по команде |
70 °С (-3 °С) / 54 °С (+3 °С) |
| - в исполнении класса А3, А3R автономно / по команде |
76 °С (-3 °С) / 64 °С (+3 °С) |
| Функции теплового пожарного извещателя по классу |
А3 (А2, А2R или А3R по заказу) |
| Параметры пускового импульса: |
|
| - сила тока |
≥ 0.8 А |
| - длительность импульса |
≥ 0.1 с |
| Время задержки пуска модулей |
30 с (другое по заказу) |
| Рабочий диапазон частот трансивера |
2.4 ГГц |
| Радиус действия радиоканала в условиях прямой видимости |
≥ 30 м |
| Радиус действия радиоканала в условиях прямой видимости |
2 батареи типа АА (ЕR14505АХ 3.6В, CR14505АХ 3,0В или аналогичные) |
| Устойчивость к электромагнитным воздействиям по ГОСТР 51317.4.2-2010 |
2 |
| Степень защиты оболочки |
IP51 |
| Температурный диапазон эксплуатации |
-25...+50 °С |
| Относительная влажность |
до 93 % при +25 °С |
| Габаритные размеры (без учѐта выносных элементов) |
110х90х36.5 мм |
| Вес |
0.2 кг |
| Высота установки |
до 9 м |
| Срок службы |
10 лет |
| Корпус модуля с крепежной площадкой |
1 шт. |
| Насадок - распылитель ТРВ-60 |
1 шт. |
| Емкость ПАВ (синтетический, ПО - 6ТС ) |
1 шт. |
| Клеммник РА-10 на 2 группы контактов |
1 шт. (в узле крепления модуля) |
| Паспорт и руководство по эксплуатации |
1 шт. |
| Блок БОС |
1 шт. |
| Элемент питания |
1 шт. |
| Паспорт |
1 шт. |
Дополнительно
Беспроводная контрольная панель радиоканальной системы пожаротушения Гарант-Р; частота радиоканала - 2.4 ГГц; рекомендуемое расстояние от РС-К - ≤ 5 м; питание - 12 В DC от внешнего источника; потребление в дежурном режиме - 75 мА, тревога - 110 мА; IP41; -25...+50 °С; 195х114х45 мм; 0.45 кг.
Ретранслятор-маршрутизатор сигналов радиоканальной системы пожаротушения Гарант-Р; частота радиоканала - 2.4 ГГц; радиус действия радиоканала: «РС-М»–«РС-К»–«БУР» - ≥ 100 м, «РС-М»–«БОС» - ≥ 30 м; до 29 БОС в зоне; RS-485 для связи с РС-К; питание - 12 В DC от внешнего источника; потребление - 90 мА; IP41; -25...+50 °С; 165х84х37 мм; 0.16 кг.
Блок управляющих реле радиоканальной системы пожаротушения Гарант-Р; 5 реле с макс. коммутируемым током / напряжением - 1 А / 42 В; частота радиоканала - 2.4 ГГц; дальность действия - более 100 м; питание - 12 ± 3 В; макс. потребление в режимах дежурный / тревога - 140 мА / 300 мА; IP41; -25...+50 °С; 195х114х45 мм; 0.4 кг.
Проводная контрольная панель радиоканальной системы пожаротушения Гарант-Р; связь по RS-485; макс. расстояние до РС-К - ≤ 200 м; 2 реле с макс. коммутируемым током / напряжением - 1 А / 42 В; питание - 12 В DC от внешнего источника; потребление в дежурном режиме - 25 мА, тревога - 160 мА; IP41; -25...+50 °С; 195х114х45 мм; 0.45 кг.
Модуль пожаротушения тонкораспыленной водой с водопитателем газогенераторного типа и комбинированным струйным насадком ТРВ-60; тушение пожаров классов А, В и Е (до 1000 В); ПАВ-смачиватель - синтетический, 0.15 л; объем ОТВ - 14.5 ± 0.1 л; макс. S тушения - 20 м²; подача ОТВ ≤ 5 с; пусковой ток - 100 мА; ток проверки цепи - 20 мА; напряжение - 24 В DC; эл. сопротивление - 10 Ом; h установки - 4-8.5 м; +5...+50 °С; Ø400х430 мм; 25 кг.
Ретранслятор-координатор сигналов радиоканальной системы пожаротушения Гарант-Р; частота радиоканала - 2.4 ГГц; радиус действия радиоканала РС-К–РС-М–БУР - ≥ 100 м; 2хRS-485 для связи с РС-К, КП-RS, ПК с ПО «Гарант-мониторинг»; питание - 12 В DC от внешнего источника; потребление - 100 мА; IP41; -25...+50 °С; 165х84х37 мм; 0.16 кг.
Блок управляющих реле с контролем цепей для радиоканальной системы пожаротушения Гарант-Р; 2 выхода управления 12 В для нагрузки до 600 мА по каждому; 1 реле с макс. коммутируемым током / напряжением - 1 А / 42 В; 3 выхода для выдачи сигналов на ПЦН; частота радиоканала - 2.4 ГГц; дальность действия - более 100 м; питание - 12 ± 3 В; макс. потребление в режимах дежарный / тревога - 125 мА / 130 мА; IP41; -25...+50 °С; 195х114х45 мм; 0.4 кг.
Брелок диагностики радиоканальной системы пожаротушения Гарант-Р; частота радиоканала - 2.4 ГГц; радиус действия - ≥ 30 м; питание - 3 В от 2-х АКБ типа АА; потребление - 50 мА; IP20; -25...+50 °С; 140х65х30 мм; 0.15 кг.
Модуль пожаротушения тонкораспыленной водой с водопитателем газогенераторного типа и комбинированным струйным насадком ТРВ-85; тушение пожаров классов А, В и Е (до 1000 В); ПАВ-смачиватель - синтетический, 0.15 л; объем ОТВ - 14.5 ± 0.1 л; макс. S тушения - 32 м²; подача ОТВ ≤ 5 с; пусковой ток - 100 мА; ток проверки цепи - 20 мА; напряжение - 24 В DC; эл. сопротивление - 10 Ом; h установки - 2-4.5 м; +5...+50 °С; Ø400х430 мм; 25 кг.
Модуль пожаротушения тонкораспыленной водой с водопитателем газогенераторного типа и комбинированным струйным насадком ТРВ-180; тушение пожаров классов А, В и Е (до 1000 В); ПАВ-смачиватель - синтетический, 0.15 л; объем ОТВ - 14.5 ± 0.1 л; макс. S тушения - 25 м²; подача ОТВ ≤ 5 с; пусковой ток - 100 мА; ток проверки цепи - 20 мА; напряжение - 24 В DC; эл. сопротивление - 10 Ом; h установки - 1-1.5 м; +5...+50 °С; Ø400х430 мм; 25 кг.
Модуль пожаротушения тонкораспыленной водой с водопитателем газогенераторного типа и комбинированным струйным насадком ТРВ-60Вр; тушение пожаров классов А, В и Е (до 1000 В); ПАВ-смачиватель - фторированный, 0.6 л; объем ОТВ - 14.5 ± 0.1 л; макс. S тушения для пожаров класса А - 15 м², В - 10 м²; подача ОТВ ≤ 2 с; пусковой ток - 100 мА; ток проверки цепи - 20 мА; напряжение - 24 В DC; эл. сопротивление - 10 Ом; h установки - 3-4.5 м; +5...+50 °С; Ø400х430 мм; 25 кг.
Взрывозащищенный модуль пожаротушения тонкораспыленной водой с водопитателем газогенераторного типа и комбинированным струйным насадком ТРВ-85; тушение пожаров классов А, В и Е (до 1000 В); ПАВ-смачиватель - синтетический, 0.15 л; объем ОТВ - 14.5 ± 0.1 л; макс. S тушения - 32 м²; подача ОТВ ≤ 5 с; пусковой ток - 0.1 А; ток проверки цепи - 20 мА; напряжение - 7.8-25 В; эл. сопротивление - 78 ± 5 Ом; h установки - 2-4.5 м; 1Еxds[ia]IIBT4/ РВExds[ia]I; +5...+50 °С; Ø400х430 мм; 25 кг.
Взрывозащищенный модуль пожаротушения тонкораспыленной водой с водопитателем газогенераторного типа и комбинированным струйным насадком ТРВ-60Вр; тушение пожаров классов А, В и Е (до 1000 В); ПАВ-смачиватель - фторированный, 0.6 л; объем ОТВ - 14.5 ± 0.1 л; макс. S тушения: А - 15 м², В - 10 м²; подача ОТВ ≤ 2 с; пусковой ток - 0.1 А; ток проверки цепи - 20 мА; напряжение - 7.8-25 В; эл. сопротивление - 78 ± 5 Ом; h установки - 3-4.5 м; 1Еxds[ia]IIBT4/ РВExds[ia]I; +5...+50 °С; Ø400х430 мм; 25 кг.
Модуль пожаротушения тонкораспыленной водой для тушения пожаров классов А, В и Е (до 1000 В); макс. S тушения - 100 м²; объем ОТВ - 160 ± 0.6 л (вода + 1 л пенообразователя ПО-6ТС); объем баллона газа - 10 л; масса СО2 - 6 ± 0.5 кг; инерционность - ≤ 3 с; подача ОТВ - 8-12 с; расход - 20 л/с; пусковой ток - 0.5 А; ток проверки цепи - 20 мА; макс. длина трубопровода Ду 50 - ≤ 25 м; h установки распылителей - 2.32-4.32 м; +5...+50 °С; 550х400х1840 мм; 141 ± 5 кг. В комплекте 4 насадка-распылителя НС-390-С.
Модуль пожаротушения тонкораспыленной водой для тушения пожаров классов А; объем воды - 14.5 ± 0.2 л; макс. S тушения - 32 м²; инерционность - ≤ 3 с; время подачи ОТВ ≤ 4.5 с; пусковой ток - 1.5 А; ток проверки цепи - 20 мА; эл. сопротивление - 0.12-0.5 Ом; h установки - 2-4.5 м; +5...+50 °С; Ø400х400 мм; 25.1 кг.
Взрывозащищенный модуль пожаротушения тонкораспыленной водой с водопитателем газогенераторного типа и комбинированным струйным насадком ТРВ-60; тушение пожаров классов А, В и Е (до 1000 В); ПАВ-смачиватель - синтетический, 0.15 л; объем ОТВ - 14.5 ± 0.1 л; макс. S тушения - 20 м²; подача ОТВ ≤ 5 с; пусковой ток - 0.1 А; ток проверки цепи - 20 мА; напряжение - 7.8-25 В; эл. сопротивление - 78 ± 5 Ом; h установки - 4-8.5 м; 1Еxds[ia]IIBT4/ РВExds[ia]I; +5...+50 °С; Ø400х430 мм; 25 кг.
