Mastermann-14УТПВ-П+ (Ver. 2.0) MASTERMANN Всепогодный аппаратный термошкаф с пассивной вентиляцией
Артикул: sb28966
Производитель: MASTERMANN
Розничная цена:30 500 ₽/шт.
Оптовая цена:30 500 ₽/шт.
-+
В корзину
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Mastermann-14УТПВ-П+ (Ver. 2.0) - климатический монтажный шкаф от российского производителя MASTERMANN. Применяется с целью сбора вместе и обеспечения бесперебойной работы электротехнических устройств с питанием AC 220В, входящих в состав какой-либо системы: видеонаблюдение, контроль и управление доступом, сигнальная, компьютерная, пожарная и т.п. Всепогодное исполнение (IP54) дает возможность устанавливать шкаф в неотапливаемых влажных помещениях или на улице. Символ "+" в наименовании означает увеличенную глубину шкафа по сравнению с аналогичной моделью без "+".

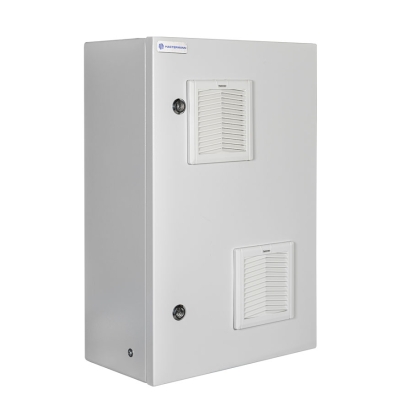

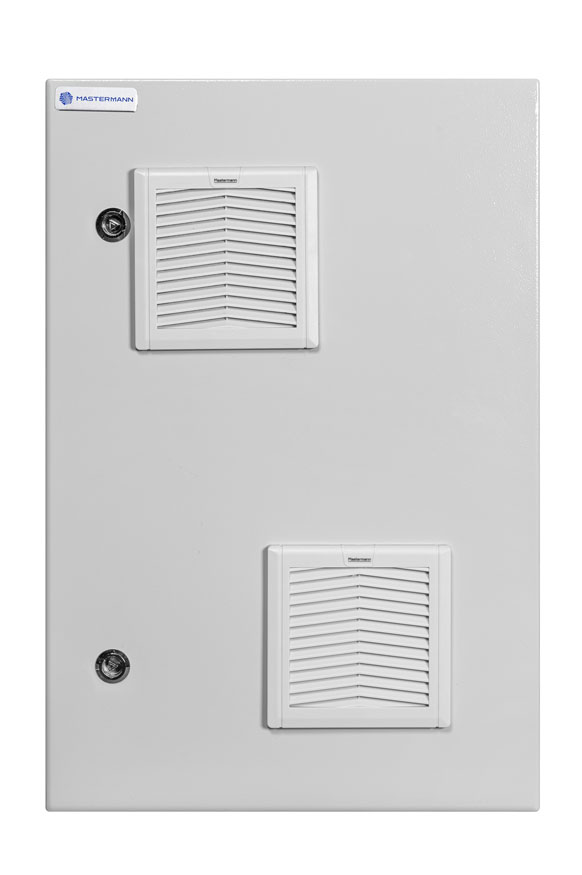

Пассивная вентиляция реализована с помощью двух вентиляционных отверстий в дверце (входной и выходной фильтры).

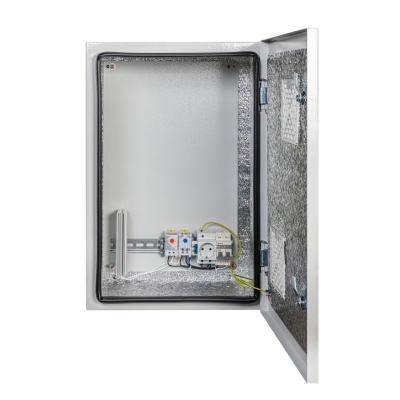

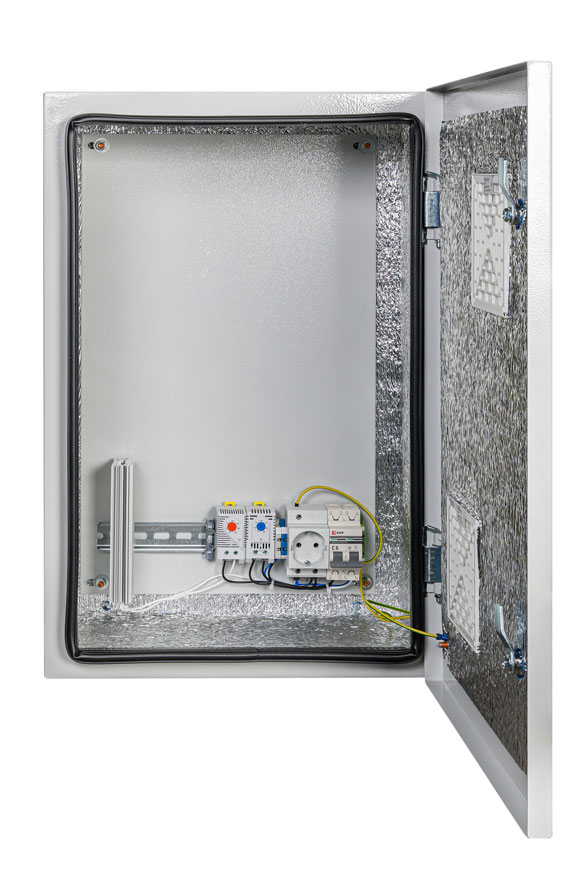

Встроенная система обогрева позволяет поддерживать внутри шкафа нужную температуру воздуха, которая выбирается вручную с помощью термостата обогревателя, настройка в диапазоне от 0° до +60°С с шагом 5°С. Устройства системы обогрева установленные на DIN-рейке: обогреватель мощностью 100 Вт, термостат обогревателя + термостат предстарта, защитный автоматический выключатель (6А), розетка для питания приборов от сети AC 220В, заземляющая шина и клеммы для подключения приборов. Предстартовый термостат отвечает за активацию розетки для питания приборов только при достижении заранее заданной температуры.

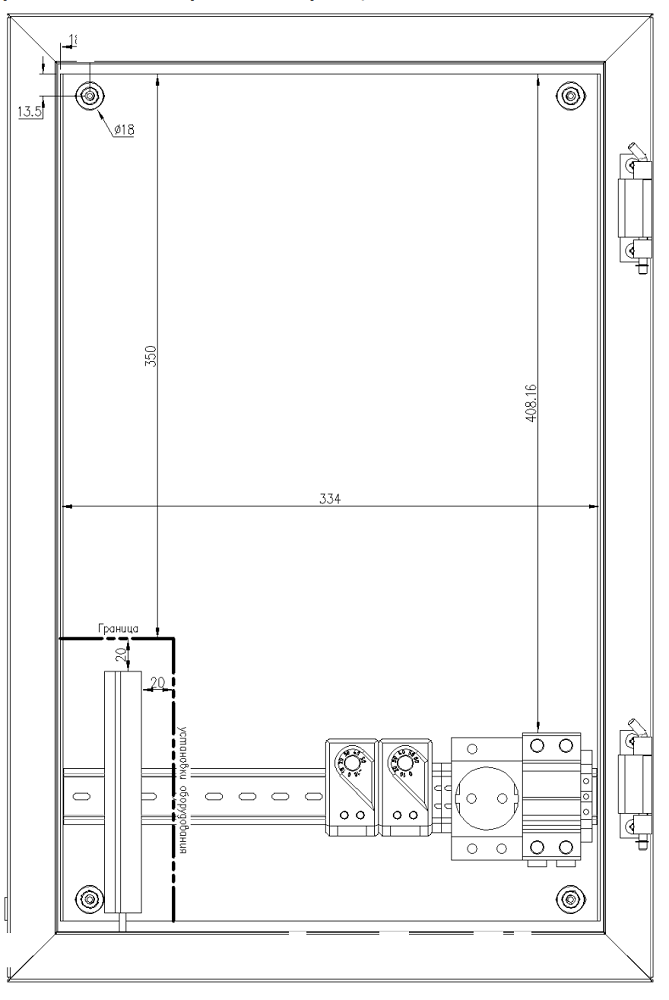

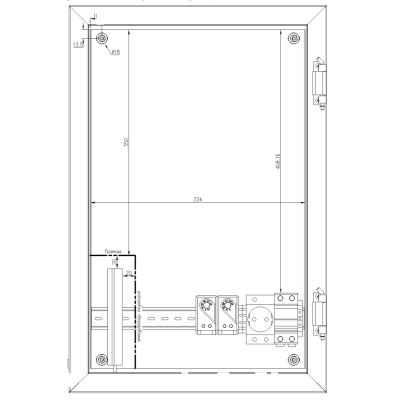

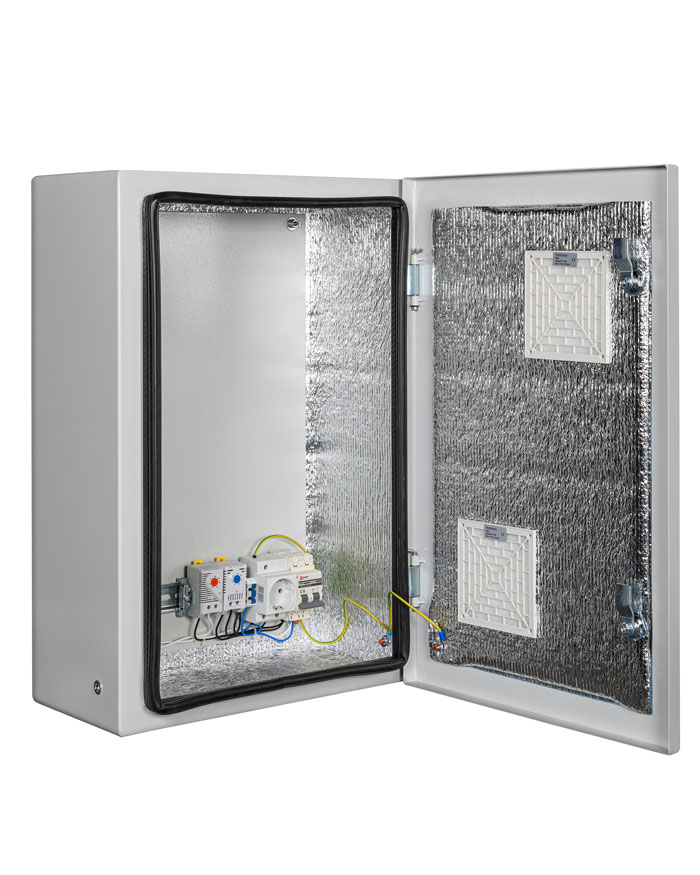

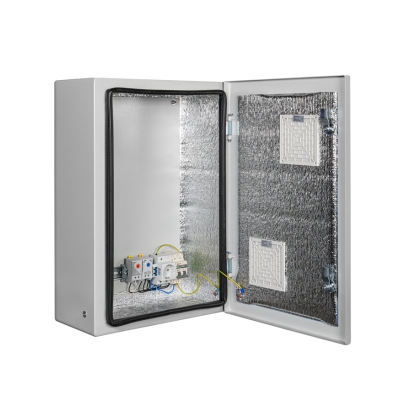

Конструкция шкафа сварная, металлический корпус оклеенный уплотнителем с применением технологии гаскетинга (бесшовное герметичное уплотнение) и дверца. Внутри шкаф обшит слоем теплоизоляции из фольгированного изолона толщиной 10 мм. На задней стенке смонтирована монтажная плата для приборов и DIN-рейки, внутренние габариты составляют 377х577, полезная глубина 220 мм. Для защиты шкафа предусмотрены два замка с ключом (в комплекте).
Mastermann-14УТПВ-П+ (Ver. 2.0) выполнен из листовой стали с толщиной стенок 1 мм. Сверху сталь покрыта антикоррозионной порошковой полиэфирной краской светло-серого цвета (RAL 7035). При создании изделия применяются технологии лазерной резки и лазерной сварки, шкаф собирается вручную. Оборудование устанавливаемое в шкаф подключается через два гермоввода 2х MG25. Внешние габаритные размеры 400х600х250 мм, вес 12.3 кг. Шкаф можно использовать при температурах окружающей среды от -55° до +50°С. Монтаж настенный. Есть сертификат безопасности СТ-1, входит в реестр РЭП.
Подробное описание
Принципиальная электрическая схема термошкафа Mastermann-14УТПВ-П+ (Ver. 2.0)
| Тип: | для монтажа электротехнического оборудования; всепогодный, климатический, универсальный |
| Система обогрева: | обогреватель 100 Вт, термостат обогревателя (0°..+60°С, шаг 5°С), предстартовый термостат, розетка 220В, автомат 6А, заземляющая шина и клеммы для подключения |
| Степень защиты: | IP54 |
| Материал: | листовая сталь 1 мм, изнутри обшит фольгированным изолоном 10 мм |
| Цвет корпуса: | светло-серый RAL 7035 (полиэфирное порошковое покрытие) |
| Замок на двери: | есть |
| Система вентиляции: | есть, пассивная: 2 встроенных в дверцу вентиляционных отверстия (входной и выходной фильтры) |
| Температурные условия: | от -55°С до +50°С |
| Размеры: | |
| - внутренние | 377х577х220 мм (увеличенная полезная глубина) |
| - внешние | 400х600х250 мм |
| Количество и тип гермовводов: | 2х MG25 |
| Вес: | 12.3 кг |
| Монтаж: | Настенный, в помещениях или на улице |
