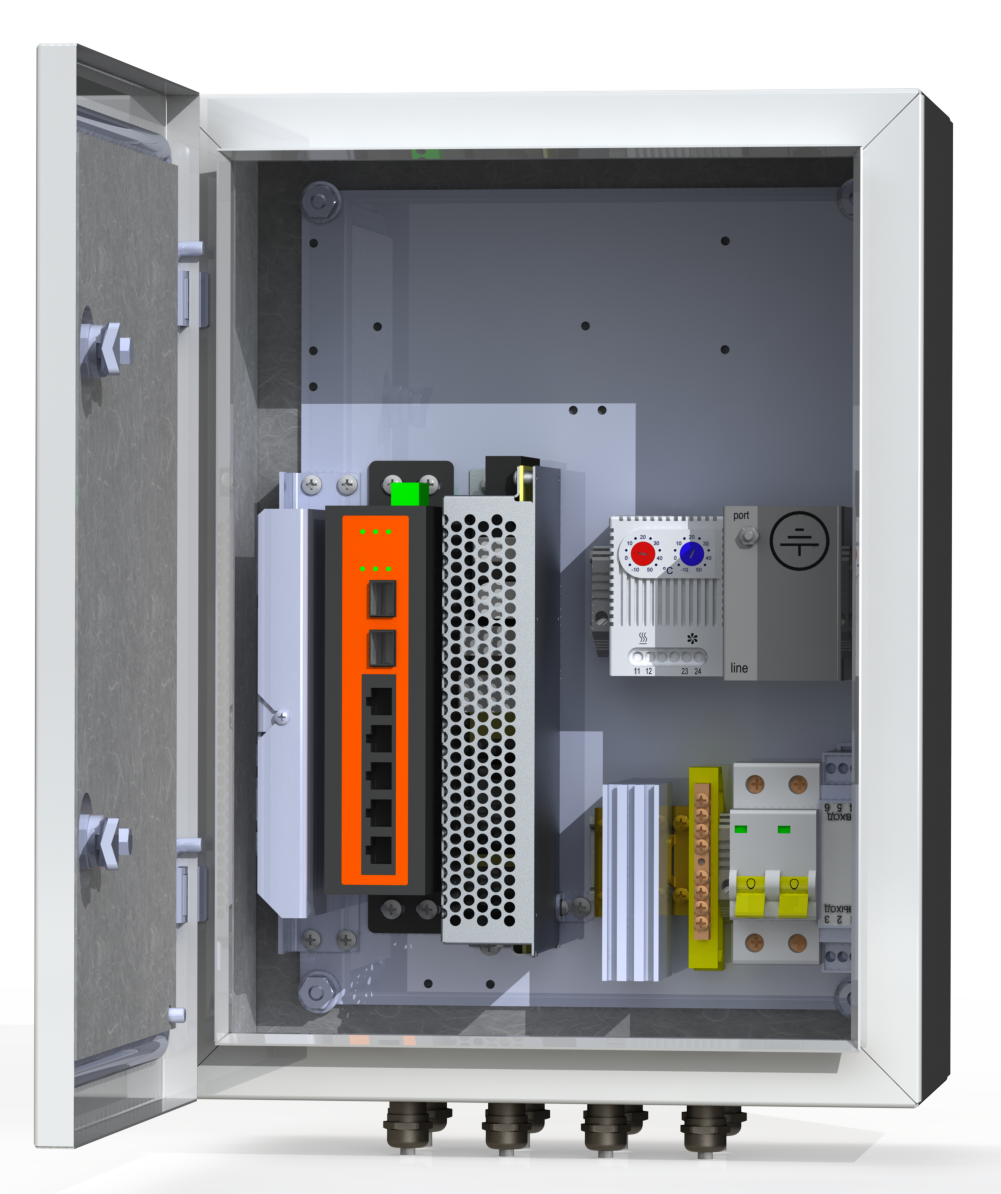

Mastermann 6 УТП 4КУ ГЗ MASTERMANN Всепогодный термошкаф с промышленным IP-коммутатором и грозозащитой
Розничная цена:86 000 ₽/шт.
Оптовая цена:86 000 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Mastermann 6 УТП 4КУ ГЗ - климатический коммутационный шкаф от российского производителя MASTERMANN. Применяется для обеспечения питанием по технологии PoE сетевых устройств с целью поддержания их бесперебойной работы, а также для передачи данных полученных от IP-устройств по оптоволокну. Поддерживает работу с четырьмя (4) приборами, каковыми могут выступать IP-видеокамеры, IP-телефоны, сетевые точки доступа, различные IP-датчики и т.д.
Термошкаф оборудован промышленным управляемым IP-коммутатором, благодаря которому можно контролировать проходящий трафик и гибко регулировать политику питания подключенных приборов. Коммутатор оснащен четырьмя (4) выходными PoE-портами (стандарты IEEE 802.3af/at/bt), двумя (2) оптическими слотами типа SFP и консольным портом для управления и настройки. Бюджет PoE-питания составляет 140 Вт. Для осуществления функции обмена информацией по оптическим линиям также есть оптический кросс обладающий четырьмя (4) портами с адаптерами вида SC-SC.
Встроенная система обогрева позволяет поддерживать внутри шкафа нужную температуру воздуха, которая выбирается вручную с помощью термостата, настройка в диапазоне от -10° до +50°С с шагом 5°С. Устройства системы: обогреватель мощностью 50 Вт, термостат, защитный автоматический выключатель (6А), блок питания мощностью 150 Вт и заземляющая шина. Термостат двухканальный - один канал предназначен для корректировки работы обогревателя, а второй канал выполняет функцию "холодный старт", то есть "разрешает" питать коммутатор только при достижении температуры +15°С.
Модификации коммутационных шкафов Mastermann 6 с пометкой "ГЗ" в названии обладают двумя блоками грозозащиты: первый защищает от воздействия грозовых разрядов линию питания 220В, а второй отвечает за аналогичную защиту четырех линий PoE-питания.
Конструкция термошкафа Mastermann 6 УТП 4КУ ГЗ сварная, металлический корпус и дверца оклеенная уплотнителем с применением технологии гаскетинга (бесшовное герметичное уплотнение). Для защиты шкафа предусмотрены два замка с мастер-ключом (в комплекте). Материалом является листовая сталь с толщиной стенок 1.5 мм. Сверху сталь покрыта антикоррозионной порошковой полиэфирной краской светло-серого цвета (RAL 7035). При создании изделия применяются технологии лазерной резки и лазерной сварки, шкаф собирается вручную. Питание от сети 220В.
Для подключения питания и оборудования предусмотрены 8 герметичных кабельных вводов 4х PG9 и 4х PG13.5. Габаритные размеры 300х400х210 мм, вес 11 кг. Шкаф имеет IP66, можно использовать при температурах окружающей среды от -60° до +50°С. Монтаж настенный, в помещениях, включая неотапливаемые и влажные, или на открытом воздухе без каких-либо ограничений. Есть сертификат безопасности СТ-1, входит в реестр РЭП.
Подробное описание
Принципиальная электрическая схема термошкафа Mastermann 6 УТП 4КУ ГЗ

| Тип: |
для питания 4-х IP-устройств и передачи данных по оптическим линиям |
| Коммутатор: |
промышленный, управляемый: 4 порта PoE (стандарты IEEE 802.3af/at/bt) + 2 оптических слота SFP + 1 консольный порт управления; оптический кросс, 4 порта с адаптерами SC-SC |
| Бюджет PoE: |
140 Вт |
| Система обогрева: |
обогреватель 50 Вт, двухканальный термостат (-10°..+50°С, шаг 5°С), автомат 6А, блок питания 150 Вт и заземляющая шина |
| Функция "холодный старт": |
запуск блока питания IP-коммутатора при достижении +15°С |
| Грозозащита: |
2 блока, для линии питания 220В и для 4-х линий PoE |
| Степень защиты: |
IP66 |
| Материал: |
листовая сталь 1.5 мм, изнутри обшит фольгированным изолоном 10 мм |
| Цвет корпуса: |
светло-серый RAL 7035 (полиэфирное порошковое покрытие) |
| Защита двери: |
2 замка и мастер-ключ в комплекте |
| Температурные условия: |
от -60°С до +50°С |
| Габаритные размеры: |
300х400х210 мм |
| Количество и тип гермовводов: |
4х PG9 и 4х PG13.5 |
| Вес: |
11 кг |
| Монтаж: |
Настенный, в помещениях или на улице без ограничений |
| Питание термошкафа: |
от сети 220В |
