Блоки системы 9000 серии (снято с производства, см. серия 6000)

Оборудование системы трансляции и оповещения Inter-M 9000 серии хорошо известно в нашей стране и на протяжении многих лет устанавливается на различных объектах, торговых центрах, промышленных предприятиях, спортивных сооружениях, учебных заведениях. Высокая надежность оборудования Inter-M 9000, гибкость при построении системы оповещения, большая мощность подключаемых усилителей на зоны трансляции, возможность организации 16+ зон оповещения на объекте, возможность ручного и автоматического функционирования системы, удаленное управление и система обеспечения резервным питанием – это основные отличительные особенности системы оповещения Inter-M 9000.

Система оповещения Inter-M 9000 строится на базе основных функциональных блоков:

• PX-9116 матричный коммутатор, управляющий основными блоками системы и являющийся центральным компонентом оборудования 9000.
• Блок аварийного оповещения EP-9216. Блок EP-9216 управляет входными сигналами системы, устанавливает уровень приоритета для каждого источника и подает на выход сигнал с наивысшим приоритетом.
• Блок PS-9116i (селектор зон) позволяет выбирать зоны трансляции для неаварийных программ (музыкальная или рекламная трансляция). Блок имеет самый низкий приоритет в системе.
• Аварийный селектор ES-9116. Так же как и PS-9116i выполняет роль селектора зон трансляции, но с наивысшим приоритетом. На селекторе можно выбрать зоны, куда будет транслироваться аварийное сообщение.  Аварийное сообщение пройдет на выбранную зону, даже если эта зона выбрана на селекторе PS-9116i для музыкальных или иных неаварийных программ. Кроме того, к аварийному селектору ES-9116 подключаются сторонние охрано-пожарные системы для автоматического запуска системы оповещения. Устройство имеет 16 клемм "сухой контакт" и клеммы "em all" для автоматического выбора зон аварийного оповещения.
• Блок реле RG-9116 управляется матричным коммутатором PX-9116 и служит для коммутации выбираемых зон трансляции и подключения выходного сигнала усилителей к выбранным зонам. Блок RG-9116 работает совместно с соединительным терминалом TB-9116, который служит только для удобного подключения 16-ти трансляционных линий.
• Система Inter-M 9000 позволяет подключать 2 удаленные микрофонные панели RM-916 с селектором зон трансляции. Микрофонные панели RM-916 имеют в системе следующий за блоком ES-9116 приоритет.
• Совместно с перечисленным центральным оборудование Inter-M 9000 работает автоматический блок питания PD-9359, который обеспечивает все компоненты системы питанием (220В АС и 24В DC) и переключается на аварийное питание от аккумуляторных батарей в случае отключения основного питания. Блок автоматического зарядного устройства PB-9207A осуществляет заряд аккумуляторов и поддержку заряда в буферном режиме. Блоки PD-9359 и PB-9207A обеспечивают основным и резервным питанием всю систему и отображают состояние питания системы на встроенных индикаторах.

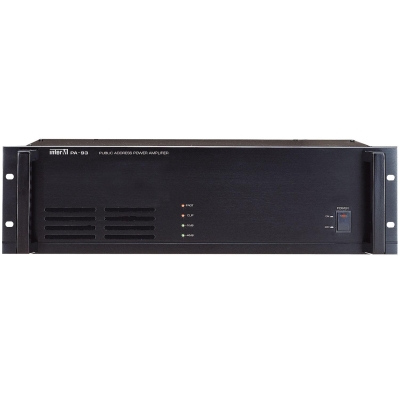

• Усилители мощности Inter-M PA-9312, PA-9324, PA-9336 и PA-9348 – 120Вт, 240Вт, 360Вт и 480Вт соответственно обеспечивают усиление и подачу 100В сигнала в трансляционные линии. Также можно использовать двухканальный усилитель мощности PA-2312 (два канала по 120Вт).
• Источниками музыкальной трансляции и фонового озвучивания выступают цифровой тюнер с памятью станций PT-9107SD и автоматическая кассетная дека PC-9335AD. Кассетная дека PC-9335AD служит также для автоматического воспроизведения аварийного (предварительно записанного) сообщения. В режиме аварийного оповещения автоматическая кассетная дека запускается блоком EP-9216 подачей напряжения +24В.
• Все BGM (музыкальные источники, микрофона и пр.) заводятся на предварительный усилитель PP-9113 или PP-9214 и уже микшированый сигнал поступает на усилители мощности или блок EP-9216.

В системе Inter-M 9000 присутствуют также другие функциональные блоки, это блок монитора PM-9208, распределитель программ PO-9106, переключатель программ (блок программного обмена) PG-9104, блок сирен PE-9102N автоматический вентилятор PF-9302, различные эквалайзеры, компрессор. Эти блоки дают некоторые дополнительные возможности и расширяют функционал системы под конкретные задачи и требования.

На страницах товаров вы можете посмотреть и скачать инструкции и сертификаты на оборудование Inter-M 9000, распечатать описания компонентов или скачать прайс-лист на Inter-M 9000.
