Система Inter-M 6000

Оборудование трансляции и оповещения Inter-M 6000

Оборудование Inter-M 6000-й серии позволяет организовать распеделенную систему оповещения СОУЭ от 3 до 5 типа с управлением с ПК. Все настройки системы, управление функциями компонентов Inter-m 6000, мониторинг событий в системе и архивацию событий возможно осуществлять с помощью компьютера диспетчера системы. Кроме того, возможен удаленный мониторинг по сети Ethernet. Система полностью отвечает Российским нормам и требованиям к СОУЭ.

Основные отличия оборудования Inter-M 6000 от систем предыдущих серий заключаются в расширенном функционале, управлении с ПК, работе всех блоков не по "сухим контактам" а по интерфейсу RS-485, предусмотрена возможность построения обратной связи из зон оповещения, выстраивание различных алгоритмов эвуакуации, многоканальность, увеличение количества зон трансляции и микрофонных панелей, предусмотрена возможность построения распределенной системы, и другие функции. Отметим также, что отдельные устройства и блоки 6000-й серии можно использовать для модернизации систем Inter-M предыдущих серий.

В системе Inter-M 6000 предусмотрено четырехуровневое разграничение доступа к настройкам и управлению системой, что значительно повышает защиту от несанкционированного доступа.

Уровни разграничения доступа:

1. Администратор
2. Оператор
3. Пользователь
4. Гость

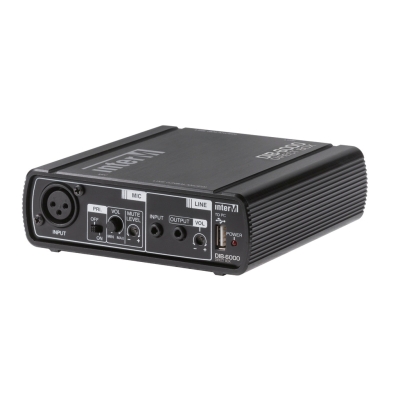

Использование компьютера позволяет осуществлять программирование всех блоков системы оповещения, задание различных алгоритмов эвуакуации, контроль и управление системой в дежурном режиме, изменение настроек системы. Кроме того, ПК с установленным ПО MS-6100 или MS-6800 удобен при использовании для управления музыкальной и рекламной трансляцией, в том числе многоканальной. На компьютере производится протоколирование всех событий в системе, возможна запись речевой аудиотрансляции с микрофонных панелей. Компьютер также удобно использовать в качестве источника музыкальных, рекламных и иных треков. Для подключения и управления блоками с помощью ПК в линейке серии 6000 предусмотрен блок сопряжения с компьютером DIB-6000.

При выходе из строя компьютера, система сохраняет работоспособность и настройки. Управление cистемой оповещения Inter-M 6000 в этом случае осуществляется непосредственно со стойки.

Все оборудование и компоненты системы Inter-M 6000 объединяются по каналу RS-485, это позволяет строить территориально распределенную систему оповещения, что особенно актуально для крупных промышленных предприятий. Повышается гибкость системы, появляется возможность оперативной модернизации и наращивания системы оповещения.

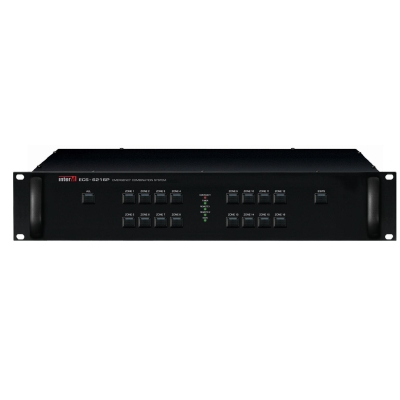

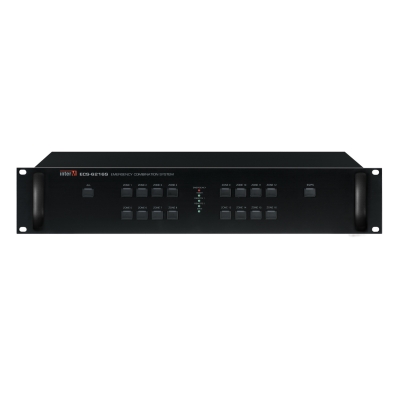

Специально для организации систем СОУЭ в серии Inter-M 6000  выпущен контроллер ECS-6216P, максимально соответствующий всем требованиям, предъявляемым к данным системам. В ECS-6216P реализовано 16 зон оповещения, каждая из которых интегрирована с прибором ОПС, что позволяет в случае возникновения возгорания транслировать тревожные сообщения строго в определенную зону. Возможность расширения системы до 160 зон реализуется подключением к контроллеру до 9 блоков расширения ECS-6216S. Важной особенностью данного контроллера стал релейный модуль, позволяющий организовать трехпроводные линии оповещения, которые необходимы для трансляции тревожных сообщений на максимальной громкости независимо от установок аттенюаторов (требование СП).

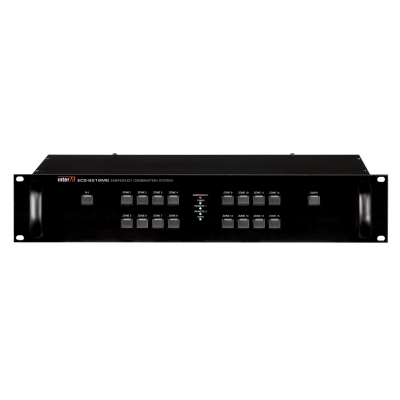

Оборудование Inter-M 6000 позволяет реализовать многоканальную систему трансляции, используя аудиоматричный контроллер PX-6216. Контроллер предоставляет возможность построить 8-ми канальную (все каналы полностью независимы) систему трансляции и оповещения. Каждому каналу можно назначить при настройке свой собственный перечень зон трансляции. Также предусмотрена возможность расширения системы подключением к контроллеру PX-6216 от 1 до 9 блоков расширения на 16 зон ECS-6216MS, тем самым увеличивая общее количество зон системы до 160 максимально. Корректировка АЧХ каналов PX-6216, регулирование уровня сигналов и их микширования осуществляется с блока ручного управления PMC-6208.

Возможность построения простых малобюджетных систем оповещения на базе оборудования 6000-й серии реализуется с помощью селектора акустических систем PS-6116. Селектор позволяет контролировать и управлять 16 зонами оповещения в ручном режиме с лицевой панели блока. К селектору возможно подключить 2 усилителя, при этом сигнал от первого будет транслироваться в зоны 1-8, а от второго – в зоны 9-16. Если 16 зон не достаточно можно совмещать несколько PS-6116 одновременно.

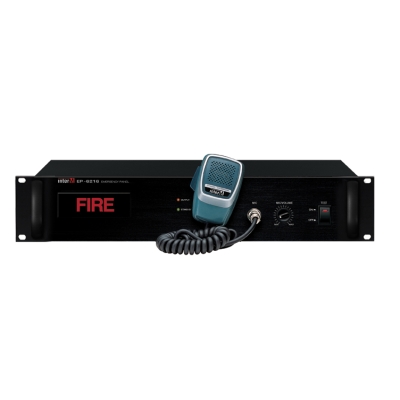

Для управления приоритетами сигналов используются блок тревожной сигнализации EP-6216 и блок программного обмена PG-6104 (для многоканальных систем). EP-6216 также обеспечивает возможность трансляции тревожного сообщения  «Сирена» и управления эвакуацией с микрофона диспетчера. Оба блока предназначены для работы совместно с контроллером ECS-6216P.

Кроме того, в системе Inter-M 6000 выпущен блок сирен PE-6103, созданный для формирования сигналов тревоги: 3 вида сигнала «Гонг» (3 вида) и 2 вида сигнала «Сирена».

Система Inter-M 6000 позволяет наблюдать и корректировать работу трансляционных линий с блока монитора PM-6228. Контроль осуществляется с помощью световых индикаторов уровня на передней панели устройства или с помощью встроенного контрольного громкоговорителя. Также есть возможность проверки и регулирования уровня сигналов в любой точке схемы. Для этого нужно просто подключить блок монитора LM-6228 в разрыв цепи между источником и приемником сигнала. Блок имеет 8 аудиоканалов, разделенных на 2 группы, каждой из которой присвоен свой контрольный громкоговоритель  и линейка светодиодных индикаторов.

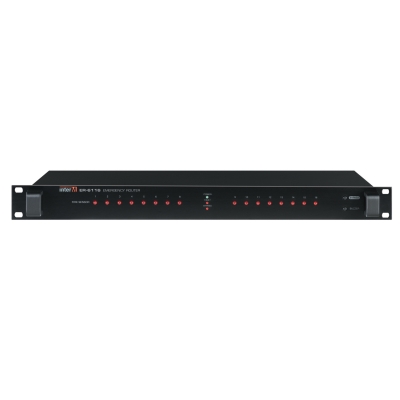

Оборудование серии 6000 позволяет реализовывать различные алгоритмы оповещения с помощью маршрутизатора тревожного оповещения ER-6116. Каждый блок реализует 16 различных сценариев для разных зон + 1 общий для всех. В одной системе допускается применение до 10 блоков ER-6116, что увеличивает количество сценариев до 160. Маршрутизатор управляет магнитофонами PV-6232/PV-632A и при необходимости дает сигнал на трансляцию сообщений, хранящихся в их памяти.

Алгоритмы оповещения могут задаваться либо непосредственно со стойки системы или с ПК. Это последовательность оповещения зон трансляции, запуск различных цифровых сообщений в различные зоны с заданной последовательностью. Алгоритмы работы системы можно привязать к алгоритмам отработки тревоги станцией пожарной сигнализации.

Использование телефонного контроллера с расширенными функциональными возможностями TP-6231 позволяет организовать на территории предприятия систему громкой пейджинговой связи с телефонных аппаратов. Вход в систему и выбор зоны оповещения производится путем набора специального кода.

Система предусматривает подключение до 32-х микрофонных панелей при подключении к ECS-6216P и PX-6216 до 4 контроллеров микрофонных панелей RME-6108, к каждому из которых можно подключить до 8 панелей RM-6024. Микрофонные панели RM-6024 оснащены 24 программируемыми кнопки и при необходимости увеличения их количества увеличиваются на 12 дополнительных клавиш консолями расширения RM-6012KP.

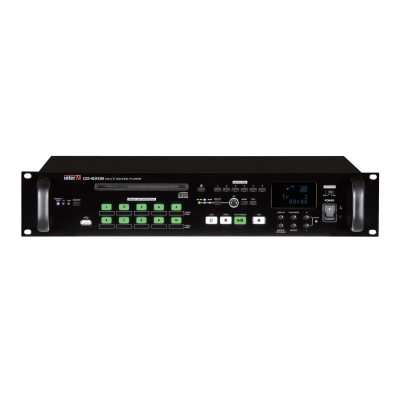

В качестве источников сигналов серии Inter-M 6000 могут использоваться: CD/MP3-проигрыватель с встроенной памятью и USB-портом CD-6208, цифровой магнитофон PV-6232, сетевой тюнер NTU-100 и цифровой тюнер TU-6200, а также любые другие источники, совместимые с данной серией.

В случае, когда необходимо передать сигнал от одного источника нескольким приемникам (например от усилителям) применяют программный распределитель PO-6106. Устройство обеспечивает гальваническую развязку входом и 6-ю выходами, за счет чего происходит подавление помех. Также в устройстве реализована индикация наличия сигналов и возможность регулировать их уровни.

Организовать трансляцию выбранных треков в строго определенный день недели и время можно с помощью программируемого таймера PW-6242A. Расписание формируется с помощью ПК (через порт RS-232) или органов управления на передней панели. Специальное ПО дает возможность создавать, редактировать расписание и сохранять его на ПК.

Предварительное микширование и согласование сигналов производится предусилителями PP-6213 (одноканальный) и PP-6214 (двухканальный). Эффективное подавление наводимых помех происходит за счет балансных входов и выходов приборов. При установке 3-х уровневой системы приоритетов сигнал с менее приоритетного источника будет подавляться при поступлении сигнала с более приоритетного.

Компания Inter-M предлагает широкий ассортимент трансляционных усилителей мощности, широко используемых как в системах на базе оборудования серии 6000, так и в любых других конфигурациях.

Специально для серии 6000 ассортимент усилителей Inter-M пополнился наиболее простыми, надежными и недорогими моделями PA-6312 (120 Вт), PA-6324 (240 Вт), PA-6336 (360 Вт) и PA-6348 (480 Вт). Это усилители класса «АВ», наиболее применяемые в простых бюджетных системах и системах СОУЭ, где высокие характеристики цифровых усилителей попросту не нужны. Широкий диапазон мощностей и возможность каскадного подключения позволяют организовывать как небольшие, так и крупномасштабные мощные системы.

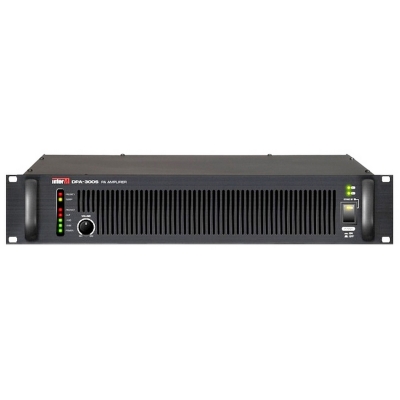

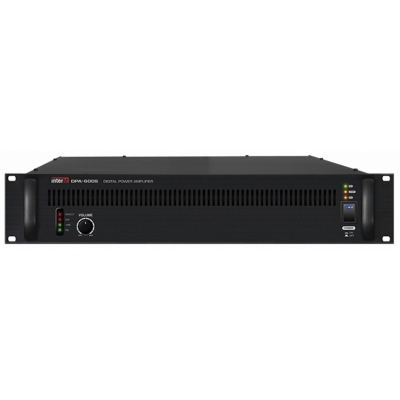

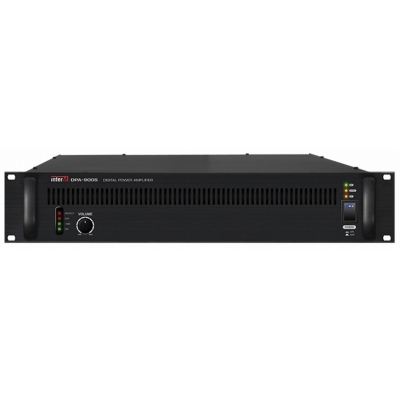

Для повышения экономичности системы оповещения используются новые трансляционные усилители класса "D". Эти цифровые усилители отличает высокий уровень КПД, небольшая масса и высокая надежность. Так например усилители DPA-300S, DPA-600S, DPA-900S, DPA-1200S имеют КПД до 87%, что является ярким показателем высокой эффективности их работы. Это одноканальные устройства с диапазоном мощностей от 300 до 1200 Вт. Еще одним преимуществом моделей стала система защиты от перегрева и перегрузок, а также возможность подключения АКБ 24В в качестве резервного питания.

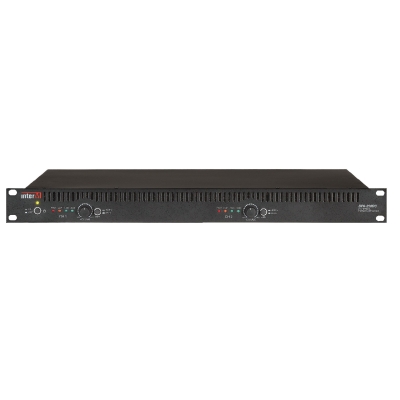

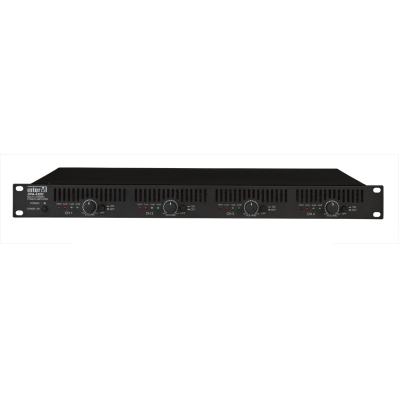

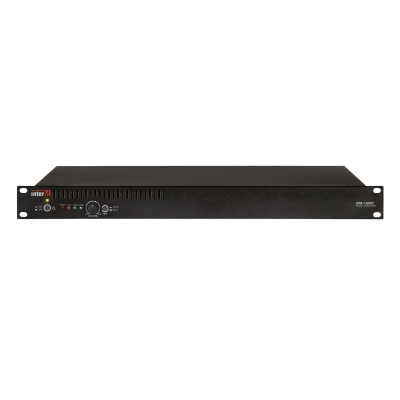

Следующие модели отличаются минимальными габаритами и занимают всего 1 установочное место (1 U) в аппаратных шкафах, при этом обладая всеми преимуществами усилителей класса "D". Это одноканальный DPA-130DC и двухканальный DPA-230DC  и четырехканальный DPA-430H усилители мощностью 300, 600 и 1200Вт соответственно. При этом DPA-230DC имеет 2 независимых канала усиления, а DPA-430H - 4, мощностью 300Вт каждый. Каждый канал усиления запитан от своего импульсного источника питания с возможным напряжением переменного тока 220 В или постоянного 24В. Отключаемый высокочастотный фильтр со срезом 400 Гц защищает каналы усилителя от сетевых помех.

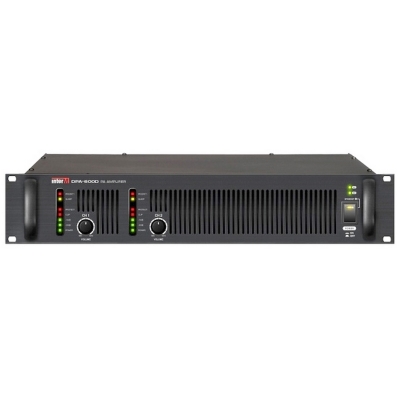

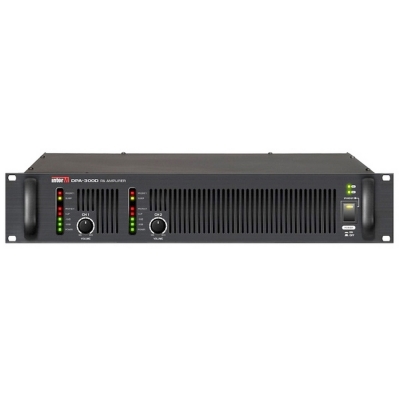

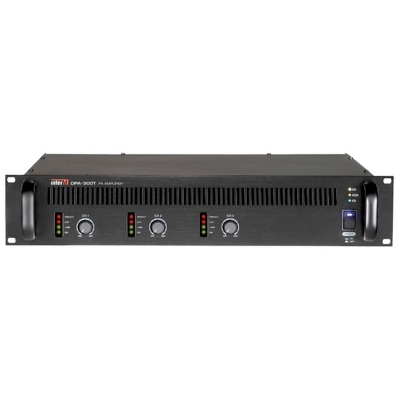

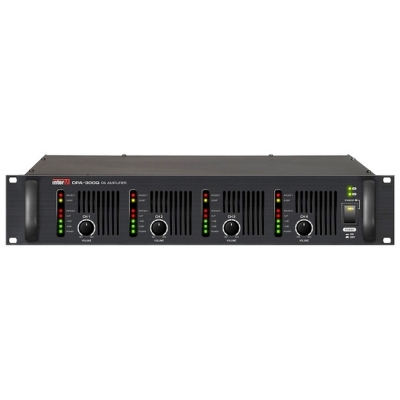

Далее рассмотрим группу усилителей "D" с КПД в 85%, рознящихся количеством независимых каналов усиления и их мощностью. Это двухканальные модели DPA-300D и DPA-600D, трехканальный DPA-300Т и четырехканальный усилители DPA-300Q. Широкое разнообразие моделей позволяет организовать систему СОУЭ как для мелких и непритязательных объектов, так и для крупных зданий с высокими требованиями к зональности и качеству звучания. Важным моментом также является наличие приоритетного входа для трансляции срочных тревожных сообщений. При поступлении на него сигнала остальные источники автоматически подавляются. Таким образом усилители данной серии позволяют построить полноценную систему СОУЭ, совмещенную с озвучиванием, без использования дополнительного оборудования.

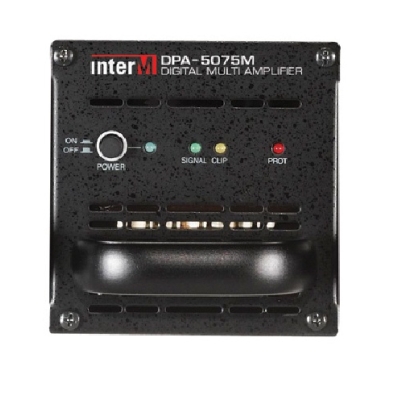

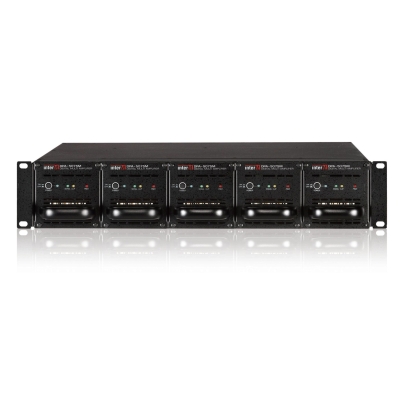

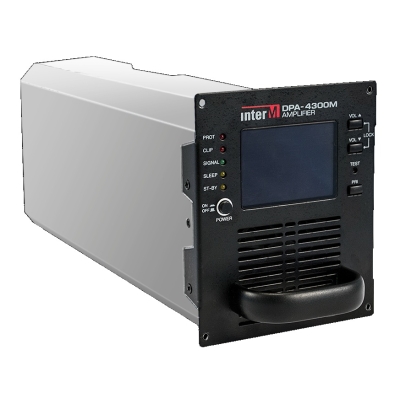

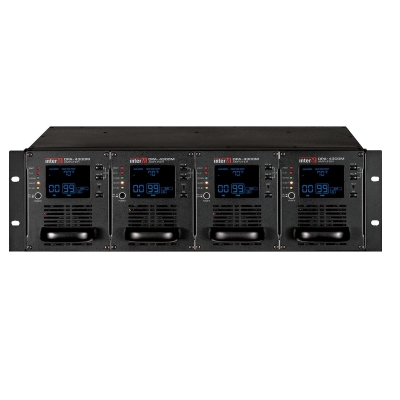

Отдельное внимание стоит уделить усилителям модульного типа - DPA-5075M и DPA-4300M. В корпус DPA-4300M можно установить до 4-х модулей усиления DM-300 мощностью 300Вт, а в DPA-5075M – до 5 модулей DM-75 мощностью 75Вт . При этом модули могут работать как отдельно, создавая различные каналы усиления, так и объединятся в любой комбинации для создания более мощных каналов. Это позволяет пользователю без труда изменять зонирование системы без необходимости замены усилителя. Кроме того, весомым преимуществом данных моделей стала возможность «горячей замены» модулей без необходимости отключения питания, что значительно упростило ремонт и обслуживание системы. В моделях предусмотрена схема защиты от перегревов и перегрузок и автоматическое питание модулей от АКБ 24В при отключении основного источника. С помощью специального ПО, установленного на компьютер, осуществляется полный мониторинг состояния всех модулей усилителей, а также управление их работой с ПК по сети Ethernet. Эта уникальная особенность наиболее востребована при построении сложных распределенных систем с различными требованиями к разным зонам трансляции.

Автоматический контроль работы усилителей, отключение неисправного и включение вместо него резервного осуществляет блок горячего резервирования мощности AFD-6218.

Оборудование серии 6000 позволяет с легкостью настраивать работу системы для достижения максимальной четкости и разборчивости передаваемой информации (в системах СОУЭ), а также максимально качественного звучания оборудования профессионального озвучивания. Для этих целей применяются двухканальные графические эквалайзеры EQ-2215 и EQ-2231А с количеством полос для регулирования АЧХ 15 и 31 соответственно. Для подавления помех в каждом блоков установлен ВЧ-фильтр со срезом на уровне 80Гц. Специальный режим позволяет сравнить сигналы до и после обработки.

Компания Inter-M предусмотрела в оборудовании 6000 серии возможность организации обратной связи между зонами трансляции и диспетчерскими постами. Для этого в системе используются абонентские устройства обратной связи FS-6001 и блок обратной связи FC-6216. Двухсторонняя связь осуществляется непосредственно по трансляционным линиям. Никакого влияния на работу громкоговорителей и систему в целом оборудование обратной связи не оказывает.

 В новом оборудовании Inter-M 6000 теперь предусмотрена возможность интеграции с блоком централизованного запуска (БЦЗ) системы оповещения ГО ЧС. В системе для этого предусмотрен специальный вход. При поступлении сигнала ГО ЧС включаются все зоны тарнсляции и оповещения. При использовании трехпроводной схемы подключения акустических систем, сигналы о чрезвычайной ситуации будут транслироваться даже в случае, если аттенюаторы на территории предприятия находятся в положении "OFF".

Автоматический контроль всех межблочных соединений осуществляется благодаря использованию RS-485. Также предусмотрен контроль линий оповещения, либо других линий с сопротивлением 20...3000 Ом на обрыв и КЗ с помощью блока SC-6224, что является незаменимым при построении систем СОУЭ.

Системой Inter-M 6000 также предусмотрено беспрерывное обеспечение оборудования питанием, которое реализуется за счет блока резервирования APS-6502 и 2-х блоков контроля/ распределения питания PD-6359 с АКБ. Для еще большей надежности системы возможно дополнительное резервирование APS-6502.

Все вышеперечисленные элементы системы Inter-M 6000, их технические описания и схемы подключений, а также паспорта, инструкции и цены Вы сможете найти на нашем сайте в разделе «Система Inter-M 6000».

1. Схема системы трансляции и оповещения Inter-M 6000 на базе контроллера ESC-6216P.

2. Схема 8-ми канальной системы трансляции и оповещения Inter-M 6000 на базе аудиоматричного контроллера PX-6216.

3. Схема подключения оборудования системы Inter-M 6000 на основе контроллера ECS-6216P
