Система оповещения ROXTON-INKEL 9000

Фильтр по производителю:
К описанию
Панель аварийной сигнализации
IEP-9216 ROXTON Панель аварийной сигнализации
Панель аварийной сигнализации ROXTON-INKEL IEP-9216 предназначена для управление 5 приоритетами аудио сигналов от различных источников и запуск в автоматическом режиме источника цифровых сообщений. Встроенный микрофон, тестовый режим. Питание 24 В DC.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Матричный коммутатор
IPX-9116 ROXTON Матричный коммутатор
Матричный коммутатор IPX-9116 принимает управляющие сигналы от внешних устройств и передает их на релейный модуль IRG-9116 в соответствии с установленными приоритетами. Питание 24 В DC от IPD-9359, габариты - 482 x 44 x 285 мм (1U), вес - 3,2 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Контроллер (комбинированный блок управления)
IECS-9216 ROXTON Контроллер (комбинированный блок управления)
Блок IECS-9216 совмещает в себе функции релейной группы IRG-9116, матричного коммутатора IPX-9116 и аварийного переключателя IES-9116. 16 зон трансляции, питание - 24В DC от IPD-9359, габариты - 482 x 88 x 285 мм (2U), вес - 5кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Аварийный селектор зон
IES-9116 ROXTON Аварийный селектор зон
Блок осуществляет управление релейной группой (выбором зон трансляции) с наивысшим приоритетом. Работает совместно с матриксом IPX-9116 и аварийной панелью IEР-9216. Питание 24В DC, габариты - 482 x 44 x 285 мм (1U), вес - 3,2 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Селектор зон
IPS-9116i ROXTON Селектор зон
Селектор на 16 зон трансляции (для трансляции в не аварийном режиме), работает только в составе системы оповещения 9000 совместно с матричным коммутатором IPX-9116. Питание 24В DC.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Релейный модуль
IRG-9116 ROXTON Релейный модуль
Блок реле предназначен для коммутации выбранных зон трансляции, управляется матричным коммутатором IPX-9116, сигнал с блока реле поступает на соединительный терминал ITB-9116 и далее в линии трансляции. Питание устройства 24В DC от блока IPD-9359.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Коммутационная панель
ITB-9116 ROXTON Коммутационная панель
Блок служит для коммутации до 16 линий с релейной группой IRG-9116. Электропитание не требуется. Габариты - 482*44*285 мм (1 U), вес - 3 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Проигрыватель CD/MP3
ICD-9100 ROXTON Проигрыватель CD/MP3
CD/MP3 проигрыватель, стерео, внутренняя память 1 Гб, слот для USB носителей, порт для SD карты, диапазон воспроизводимых часот - 20Гц до 20кГц, питание - 220В АС и 24В DC, габариты - 482*44*285 мм (1 U), вес - 4,2 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Программируемый таймер
IPW-9242 ROXTON Программируемый таймер
Программируемый таймер осуществляет подачу питания на сторонние устройства и подает сигналы от различных источников по расписанию. Осуществляет запуск сообщений с блока IVF-9204. 11 встроенных мелодий. Питание 220В АС, 24В DC, габариты - 482*88*285 мм (2 U), вес - 4,6 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Цифровой тюнер
IPT-9107 ROXTON Цифровой тюнер
Цифровой тюнер с памятью 30-ти станций. Стерео. питание 220В АС.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Блок монитора
IPM-9208 ROXTON Блок монитора
Блок монитора предназначен для контроля сигналов в 8-ми линиях трансляции. Световая индикация, контрольный громкоговоритель. Питание 24В DC.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Предварительный усилитель
IPP-9213 ROXTON Предварительный усилитель
Предварительный усилитель, 9 аудио входов (регулируемая чувствительность), 1 и 2 входы приоритетные, 2 AUX входа, 3 стерео входа, 2 микрофонных входа с фантомным питанием +18В, напряжение питания - 220В АС и 24В DC, габариты - 482 x 88 x 280 мм (2U), вес - 5 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Усилитель мощности

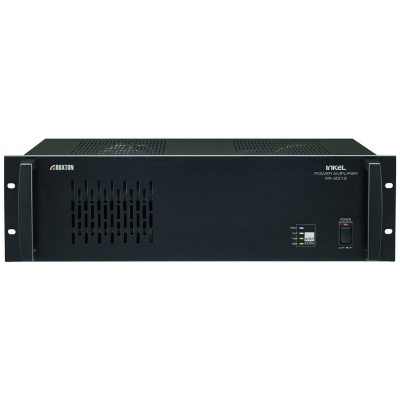

IPA-9312 ROXTON Усилитель мощности
Усилитель мощности 120 Вт, выходы 100/70 В, 4 Ом, диапазон воспроизводимых частот - 70 Гц - 18 кГц, питание - 220В АС, 24В DC, потребляемая мощность - 280 Вт, габариты - 482x132x285 мм (3U), вес - 14,3 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Усилитель мощности
IPA-9324 ROXTON Усилитель мощности
Усилитель мощности 300 Вт, выходы 100/70 В, 4 Ом, диапазон воспроизводимых частот - 70 Гц - 18 кГц, питание - 220В АС, 24В DC, потребляемая мощность - 680 Вт, габариты - 482x132x285 мм (3U), вес - 15,6 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Усилитель мощности
IPA-9336 ROXTON Усилитель мощности
Усилитель мощности 400 Вт, выходы 100/70 В, 4 Ом, диапазон воспроизводимых частот - 70 Гц - 18 кГц, питание - 220В АС, 24В DC, потребляемая мощность - 860 Вт, габариты - 482x132x285 мм (3U), вес - 17,4 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Усилитель мощности
IPA-9348 ROXTON Усилитель мощности
Усилитель мощности 500 Вт, выходы 100/70 В, 4 Ом, диапазон воспроизводимых частот - 70 Гц - 18 кГц, питание - 220В АС, 24В DC, потребляемая мощность - 980 Вт, габариты - 482x132x285 мм (3U), вес - 19 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Распределитель программ
IPO-9106 ROXTON Распределитель программ
Блок преобразует 1 входящий линейный сигнал на 6 исходящих сигналов с регулировкой уровня усиления сигналов. Питание - 220В AC и 24В DC, габариты - 482 x 44 x 285 мм (1U), вес - 3,2 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Блок питания
IPD-9359 ROXTON Блок питания
Блок питания системы ROXTON-INKEL 9000, обеспечивает питанием 220В АС и 24В DC все блоки системы. При исчезновении сети 220В автоматически переключается на резервное питание от аккумуляторов. Дежурный режим. Питание - 220В АС, габариты - 482 x 132 x 285 мм (3U), вес - 9,2 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Зарядное устройство
IPB-9207 ROXTON Зарядное устройство
Зарядное устройство IPB-9207 предназначено для зарядки резервных аккумуляторов системы, подключенных к блоку распределения питания IPD-9359. Аккумуляторы +24В (2*12В). Питание 220В АС, габариты - 482 x 88 x 285 мм (2U), вес - 6,5 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Микрофонная консоль
IRM-916 ROXTON Микрофонная консоль
Микрофонная консоль с селектором на 16 зон трансляции, AUX вход, до двух (до 3-х если не использовать стоечный селектор) консолей в системе, удаление от центрального оборудования - до 1200 м, 24В DC.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу

Полезные файлы

Система оповещения ROXTON-Inkel 9000

Система ROXTON-Inkel 9000 представляет собой набор блоков в 19 исполнении, предназначенных для построения комплексных систем трансляции, фонового озвучивания, громкоговорящей связи, а также оповещения ГО ЧС и СОУЭ. По сути, система является аналогом снятой с производства серии 9000 от компании Inter-M, выполненным на более современной усовершенствованной элементной базе с применением новых технологий. Разнообразие блоков позволяет организовать как небольшие малобюджетные системы, так и полнофункциональные масштабные системы СОУЭ (3-5 типа) крупных общественных, торговых и промышленных объектов.

Основные особенности и функциональные возможности системы ROXTON-Inkel 9000

  • 16 зонная 5 приоритетная базовая конфигурация, в основе которой матричный коммутатор IPX-9116, выполняющий функцию управления всеми блоками системы ROXTON-Inkel 9000.
  • Автоматический запуск аварийного оповещения по сигналам от системы ОПС. Прием сигналов производится аварийным селектором IES-9116 посредством 16 сухих контактов для подключения зон по отдельности и одного контакта для оповещения всех зон сразу. Запуск оповещения назначенных зон производит панель аварийной сигнализации IEP-9216, которая после отработки сигнала сирена активирует блок цифровых сообщений.
  • Оповещение в ручном режиме производится с встроенного микрофона панели аварийной сигнализации IEP-9216. Выбор зон для передачи сообщения осуществляется кнопками аварийного селектора IES-9116.
  • Удаленное управление системой с помощью микрофонных консолей IRM-916. Необходимая зона выбирается кнопками встроенного селектора, после чего можно передать речевое сообщение с микрофона или запустить трансляцию с подключенного к панели музыкального источника. Всего в системе предусмотрено подключение двух микрофонных консолей, однако убрав 1 из селекторов, количество консолей можно увеличить до трех.
  • Организация трансляции музыкальных программ, рекламных объявления или радиовещания может производиться с CD/MP3 проигрывателя ICD-9100, AM/FM тюнера IPT-9107 или любых других источников. Усиление и микширование сигналов выполняет предварительный усилитель IPP-9213. Распеделение сигналов по 16 онам выполняется с помощью неаварийного селектора системы IPS-9116i. Сигналы музыкальной трансляции имеют наинизший приоритет в системе и автоматически подавляются при поступлении сигналов с любых других источников.
  • Организация трансляции сообщений по недельному расписанию с помощью программируемого таймера IPW-9242. Блок программируется с ПК и в установленное время запускает трансляцию записанных в собственной энергонезависимой памяти сигналов, а также активирует дополнительные устройства подачей питания 220В на 2 розетки.
  • Разнообразие усилителей мощности включает следующие модели IPA-9312 (120Вт), IPA-9324 (300Вт), IPA-9336 (400Вт) и IPA-9348 (500Вт), и позволяет подобрать оптимальный вариант для каждой конкретной системы. При этом подключать усилители можно как 1 на несколько или все зоны, так и отдельный на каждую из зон.
  • Исполнительным устройством системы является блок реле IRG-9116, который выполняет коммутацию выходов усилителей и линий трансляционных громкоговорителей. Блок работает совместно с коммутационной панелью ITB-9116, который служит только для подключения 16-ти трансляционных линий по двух или трехпроводной схеме. Трехпроводное подключение приоритетно для систем СОУЭ, почскольку дает возможность подачи аварийных сообщений с максимальной громкостью независимо от положения аттенюаторов.
  • Двойное резервирование системы по питанию осуществляется автоматическим блоком питания IPD-9359 и зарядным устройством IPB-9207. IPD-9359 также позволяет переводить блоки системы в "дежурный" режим, при котором питание приборов отключается и подается только в аварийной ситуации (по управляющему сигналу), чем обеспечивается энергоэфективность системы.

Порядок установленных в системе приоритетов:

1. Сигналы аварийного селектора IES-9116 – автоматическое тревожное оповещение.

2. Сигналы с встроенного микрофона панели аварийной сигнализации IEP-9216 ( выбор зон с селектора IES-9116) - тревожное оповещение в ручном режиме.

3. Сигналы программируемого таймера IPW-9242.

4. Команды микрофонной панели №1.

5. Команды микрофонной панели №2.

6. Сигналы селектора IPS-9116i – трансляция сигналов неаварийных источников (музыкальная, рекламная, радио и т.д.).

Схема построения системы ROXTON-Inkel 9000

Схема построения системы ROXTON-Inkel 9000
