Система оповещения ROXTON 8000

Фильтр по производителю:
К описанию
Оптический преобразователь ("ведомый")
FB-8143 ROXTON Оптический преобразователь ("ведомый")
Дуплекс ("ведомый"); одномодовое волокно диаметром 9/125 мкм; длина волны TX – 1310 нм (передача), RX – 1550 нм (прием); один оптический порт FC(PC); интерфейс RS-485; электропитание 220 В резервное 24 В DC; размеры 1U 220х44х230 мм; вес 1,4 кг.
Розница:104 500 руб.
Опт:83 600 руб.
Для дилеров:По запросу
Оптический преобразователь ("ведущий")
FA-8142 ROXTON Оптический преобразователь ("ведущий")
Дуплекс ("ведущий"); одномодовое волокно диаметром 9/125 мкм; длина волны TX – 1310 нм (передача), RX – 1550 нм (прием); один оптический порт FC(PC); интерфейс RS-485; электропитание 220 В резервное 24 В DC; размеры 1U 220х44х230 мм; вес 1,4 кг.
Розница:104 500 руб.
Опт:83 600 руб.
Для дилеров:По запросу
Проигрыватель CD/USB/SD с AM/FM тюнером
MP-8101 ROXTON Проигрыватель CD/USB/SD с AM/FM тюнером
Проигрыватель CD/USB/SD с AM/FM тюнером системы ROXTON 8000; воспроизведение СD/MP3/WMA с CD, USB и SD носителей; тюнер FM / AM с памятью на 6 станций; отдельный LCD дисплей и кнопки управления для плеера и тюнера; линейный выходы 2 х 2RCA (L и R); антенные входы; питание 110 В / 60 Гц или 230 В / 50 Гц; 484x209x44 мм (1 U); 3.7 кг. Пульт ДУ в комплекте поставки.
Розница:96 530 руб.
Опт:77 224 руб.
Для дилеров:По запросу
Абонентская вызывная панель для врезного монтажа
CP-8032i ROXTON Абонентская вызывная панель для врезного монтажа
Абонентская вызывная панель; врезная; работает совместно с блоком обратной связи CS-8232; до 32-х панелей в системе; встроенный конденсаторный микрофон и громкоговоритель 0,5 Вт; протокол передачи данных - RS-485 (2 порта - 1 вход, 1 выход на следующие устройства); питание 24В DC от CS-8032 по информационному кабелю; потребление - 10 Вт; габариты - 120*80*42 мм; вес - 0,8 кг.
Розница:31 190 руб.
Опт:24 952 руб.
Для дилеров:По запросу
Трансляционный усилитель
PA-8115 ROXTON Трансляционный усилитель
Усилитель мощности 1500 Вт; подключение линий громкоговорителей 70/100В и 4-16 Ом; частотный диапазон - 90 Гц - 20 кГц; питание - ~220-240В 50/60 Гц; потребляемая мощность - 2300 Вт; защита от перегрева, перегрузок и КЗ; 484х406х132 мм (3U); 32.5 кг.
Розница:386 100 руб.
Опт:308 880 руб.
Для дилеров:По запросу
Трансляционный усилитель
PA-8110 ROXTON Трансляционный усилитель
Усилитель мощности 1000 Вт; подключение линий громкоговорителей 70/100В и 4-16 Ом; частотный диапазон - 90 Гц - 20 кГц; питание - ~220-240В 50/60 Гц; потребляемая мощность - 1500 Вт; защита от перегрева, перегрузок и КЗ; 484х406х132 мм (3U); 27 кг.
Розница:296 700 руб.
Опт:237 360 руб.
Для дилеров:По запросу
Микрофон для оповещений
RM-01 ROXTON Микрофон для оповещений
Электретный; настольный; крепление gooseneck; кардиоидная диаграмма; частотный диапазон 40-16000 Гц; кнопка Mute; питание от батарейки (крона) или от 220 В; вес 1,1 кг .
Розница:7 620 руб.
Опт:6 096 руб.
Для дилеров:По запросу
Оптический преобразователь (ведомый)
FB-8131 ROXTON Оптический преобразователь (ведомый)
Полудуплекс (ведомый); одномодовое волокно диаметром 9/125 мкм; длина волны TX – 1310 нм (передача), RX – 1550 нм (прием); один оптический порт FC/PC; интерфейс RS485; электропитание 220 В резервное 24 В DC; размеры 1U 480х44х280 мм; вес 2,5 кг.
Розница:134 957 руб.
Опт:107 966 руб.
Для дилеров:По запросу
Оптический преобразователь (ведущий)
FA-8130 ROXTON Оптический преобразователь (ведущий)
Полудуплекс (ведущий); одномодовое волокно диаметром 9/125 мкм; длина волны TX – 1310 нм (передача), RX – 1550 нм (прием); один оптический порт FC/PC; интерфейс RS485; электропитание 220 В резервное 24 В DC; размеры 1U 480х44х280 мм; вес 2,5 кг.
Розница:134 957 руб.
Опт:107 966 руб.
Для дилеров:По запросу
Трансляционный усилитель
PA-8424 ROXTON Трансляционный усилитель
Усилитель мощности класса D, мощность - 4х240 Вт, 100В, частотный диапазон - 40Гц-20кГц. Питание основное/резервное - ~220В / 24В, отдельный блок питания для каждого из каналов усиления. Спящий режим.
Розница:265 420 руб.
Опт:212 336 руб.
Для дилеров:По запросу
Трансляционный усилитель
PA-8450 ROXTON Трансляционный усилитель
Усилитель мощности класса D, мощность - 4х500 Вт, 100В, частотный диапазон - 40Гц-20кГц. Питание основное/резервное - ~220В / 24В, отдельный блок питания для каждого из каналов усиления. Спящий режим.
Розница:276 710 руб.
Опт:221 368 руб.
Для дилеров:По запросу
Распределитель питания системы обратной связи

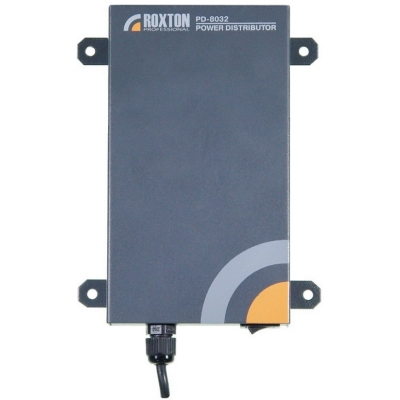

PD-8032 ROXTON Распределитель питания системы обратной связи
Распределитель питания обеспечивает дополнительным питанием вызывные панели СР-8032 и разделяет линию связи на 3 направления. Питание - AC~220В, 50 Гц, габариты - 168*96*36 мм, вес - 0,63 кг.
Розница:32 770 руб.
Опт:26 216 руб.
Для дилеров:По запросу
Блок связи с компьютером
RS-8108 ROXTON Блок связи с компьютером
Блок осуществляет связь системы оповещения ROXTON 8000 с компьютером (с программным комплексом ROXTON Soft); 100 Гц - 16 кГц; USB-B для связи с компьютером; 16 входов для приема сигналов от АПС; 3 выхода (100 В/1 А); поддержка протокола ModBus RTU; протокол RS-485 для подключения к системе ROXTON 8000; питание 220 В AC; резервное питание 24 В DC; потребляемая мощность 8 Вт; 482х150х44 мм; RACK (1U); 1.7 кг.
Розница:75 240 руб.
Опт:60 192 руб.
Для дилеров:По запросу
Проигрыватель CD/USB/SD с AM/FM тюнером
CD-8121 ROXTON Проигрыватель CD/USB/SD с AM/FM тюнером
Проигрыватель CD/USB/SD с AM/FM тюнером может работать как в составе системы оповещения ROXTON 8000, так и в составе других систем. Устройство может воспроизводить файлы в формате CD/MP3/WMA, USB вход. Тюнер с памятью на 6 станций. 2 независимых линейных выхода. Пульт ДУ. Питание - 220В АС. Габариты - 484x209x44 мм, вес - 3,7 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Терминальный усилитель 50 Вт
RA-8050 ROXTON Терминальный усилитель 50 Вт
Терминальный усилитель 50 Вт, выходной сигнал 100 В/70 В, 4 Ом, контроль 100 В линии на обрыв и КЗ, интеграция с системой ROXTON RA-8000 по RS-485, питание - ~220В/12B, встроенная АКБ 7,5 Ач/12В, потребляемая мощность в рабочем/дежурном режиме - 72 Вт/4 Вт, монтаж настенный или в шкаф/стойку 19’, габариты - 313*219*89 мм, вес - 7 кг.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Звуковой процессор
AP-8264 ROXTON Звуковой процессор
Звуковой процессор позволяет записать на USB FLASH носитель 9 сообщений в формате MP3, которые воспроизводятся по сигналам ОПС (в каждую зону отдельно) и ГО ЧС (сразу во все зоны). Протокол связи c системой ROXTON 8000 - RS-485, питание - 220В 50 Гц/24В, габариты - 484*350*44 мм (1 U), вес - 3,2 кг.
Розница:121 670 руб.
Опт:97 336 руб.
Для дилеров:По запросу
Абонентская вызывная панель для накладного монтажа
CP-8032 ROXTON Абонентская вызывная панель для накладного монтажа
Абонентская вызывная панель; накладная; работает совместно с блоком обратной связи CS-8232; до 32-х панелей в системе; встроенный конденсаторный микрофон и громкоговоритель 0,5 Вт; протокол передачи данных - RS-485 (2 порта - 1 вход, 1 выход на следующие устройства); питание 24В DC от CS-8032 по информационному кабелю; потребление - 10 Вт; габариты - 120*80*42 мм; вес - 0,8 кг.
Розница:31 190 руб.
Опт:24 952 руб.
Для дилеров:По запросу
Cелектор обратной связи
CS-8232 ROXTON Cелектор обратной связи
Селектор обратной связи позволяет обеспечить двустороннюю дуплексную связь с 32-мя абонентскими панелями CP-8032. Связь по витой паре (RS-485). Питание 220В АС, 24В DC.
Розница:150 080 руб.
Опт:120 064 руб.
Для дилеров:По запросу
Комбинированный преобразователь
RP-8264 ROXTON Комбинированный преобразователь
Комбинированный преобразователь RP-8264, 8 зон, подключение до 4 усилителей мощностью до 500 Вт, контроль линий громкоговорителей, управление сигналами от ОПС и ГО ЧС, возможность удаленного контроля и управления по RS-485, резервирование по питанию - 220В АС, 50 Гц/24B, DC, размеры - 540*88*360 мм (2 U), вес - 15 кг.
Розница:163 150 руб.
Опт:130 520 руб.
Для дилеров:По запросу
Подавитель обратной акустической связи (снят с производства)
DS-8000B ROXTON Подавитель обратной акустической связи (снят с производства)
Двухканальный автоматический подавитель обратной акустической связи / параметрический эквалайзер, 12 фильтров в каждом канале, АЦП/ЦАП - 24 бит/48 кГц. Балансные входы / выходы XLR / Jack.
Розница:По запросу
Опт:По запросу
Для дилеров:По запросу
Трансляционный усилитель (Комбинированная система оповещения)
RA-8236 ROXTON Трансляционный усилитель (Комбинированная система оповещения)
Усилитель мощности 360 Вт,100/70В, 4 Ом, 1 мик./2 лин. вх, селектор на 8 зон трансляции, контроль линий трансляции, расширение до 64-х устройств, управление локально или в рамках системы с микрофонных панелей RM-8064 или с блоков контроля и управления PS-8208. Встроенное зарядное устройство 24В.
Розница:211 860 руб.
Опт:169 488 руб.
Для дилеров:По запросу
Блок контроля и управления
PS-8208 ROXTON Блок контроля и управления
Блок предназначен для управления многофункциональными усилителями RA-8236 (до 64-х усилителей, до 512 зон) по интерфейсу RS-485. Функции управления оповещением распределенной системы и функции контроля неисправностей и аварий. Тревожные входы и выходы. Микрофонный вход, входы для аудио источников (в том числе для тревожной аудио - информации). До 9-ти блоков в одной системе (при использовании микрофонных консолей RM-8064, количество блоков уменьшается). Питание 220В AC, 24В DC.
Розница:110 290 руб.
Опт:88 232 руб.
Для дилеров:По запросу
Микрофонная консоль
RM-8064 ROXTON Микрофонная консоль
Микрофонная консоль с функциями управления системой R-8000, до 8-ми консолей в рамках 1-й системы, управление блоками RA-8236 (от 1-го до 64-х), выбор зон на усилителях RA-8236 (от 8-ми зон при использовании 1-го усилителя, до 512 зон при макс количестве RA-8236) подключение кабелем UTP 5-й кат. Питание 220В AC.
Розница:67 520 руб.
Опт:54 016 руб.
Для дилеров:По запросу
Блок цифровых сообщений
VF-8160 ROXTON Блок цифровых сообщений
Блок цифровых сообщений, длительность сообщения 60 секунд, запуск: вручную, по сухому контакту, по импульсу, +24 В, линейный вход и выход, встроенный микрофон и контрольный громкоговоритель, питание 220В AC и 24В DC, габариты - 482*44*280 мм (1 U), вес - 4,7 кг.
Розница:76 820 руб.
Опт:61 456 руб.
Для дилеров:По запросу
Блок контроля линий трансляции
LC-8108 ROXTON Блок контроля линий трансляции
Блок автоматического контроля 8-ми трансляционных линий, конструктив 19", питание - 220В АС, 24В DC, габариты - 482*44*220 мм (1U),
Розница:85 340 руб.
Опт:68 272 руб.
Для дилеров:По запросу

Полезные файлы

Система оповещения ROXTON 8000

Система ROXTON 8000 представляет собой набор блоков для организации систем СОУЭ 3-5 типов, разработанных на базе современных микропроцессорных технологий и являющихся полноценными законченными устройствами. Линейка оборудования ROXTON 8000 предоставляет нам возможность подобрать бюджетное решение для небольших локальных систем, а также создавать широкомасштабные распределенные системы с множеством различных вариантов комбинаций оборудования, тем самым меняя объемы и функциональные возможности систем.

ROXTON 8000

В зависимости от назначения все блоки системы условно разделены на следующие категории:

1. Терминальные устройства

В эту категорию отнесены настенный терминальный усилитель RA-8050,  комбинированная система оповещения RA-8236 и комбинированный преобразователь RP-8264. Эти устройства сами по себе уже являются полноценными приборами для организации локальных систем оповещения, а при необходимости построения распределенных систем 4-5 типов могут располагаться на значительных расстояниях от центрального оборудования и взаимодействовать с другими блоками системы по протоколу RS-485.  Максимально в рамках одной системы таких устройств может быть не более 64. Удаленное управление и мониторинг  производится с аудио-процессора AP-8264, центрального процессора PS-8208 и микрофонной консоли RM-8064. Звуковая информация передается по 3 каналам и воспроизводится согласно установленных в системе приоритетов.

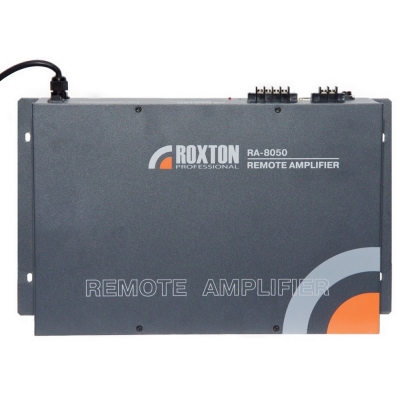

Терминальный усилитель RA-8050 обеспечивает оповещение 1 зоны, максимальной мощностью 100 Вт и является лучшим решением для организации оповещения небольших малобюджетных объектов. В блоке прелусмотрена возможность подключения 100 В и низкоомных линий (4 Ом), однако контроль линий на обрыв и КЗ ведется только для 100 В линий. Для подключения источников сигналов в блоке предусмотрен линейный выход, к которому подключаются музыкальные или другие источники сигналов с линейным уровнем, например проигрыватели CD/MP3, тюнеры, источники сообщений и т.д. Это особенно актуально при создании на базе RA-8050 независимой системы оповещения. За счет универсального решения корпуса блок может устанавливаться как на стену, так и в шкаф/стойку 19’.

ROXTON RA-8050

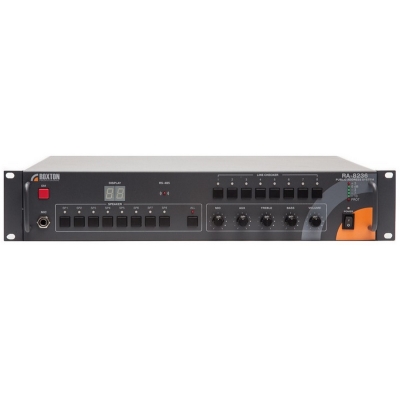

Универсальный усилитель (комбинированная система оповещения) RA-8236 рассчитан на 8 зон суммарной мощностью до 360 Вт и обеспечит потребности небольших и средних объектов с необходимостью зонирования. Встроенный восьмизонный селектор дает возможность пользователю направлять необходимые сигналы исключительно в 1 нужную зону, группу из нескольких зон или во все зоны одновременно. Эта особенность станет незаменимой в процессе эвакуации, когда для избежания скопления людей на выходе необходимо производить поочередное оповещение в зонах (кабинеты, этажи и т.д.) здания. Для подключения источников сигналов в блоке предусмотрено 2 линейных выхода, к которым подключаются музыкальные или любые другие источники сигналов с линейным уровнем, например проигрыватели CD/MP3, тюнеры, источники цифровых сообщений и т.д. Также предусмотрено 2 звуковых входа для подключения к блоку дополнительных звуковых систем, и 1 микрофонный вход. Входы оснащены регуляторами громкости, что позволяет установить необходимые уровни звучания каждого из них. Для настройки громкости уже готового смикшированного сигнала установлен общий регулятор. Также пользователь может корректировать уровни АЧХ в области высоких и низких частот.

ROXTON RA-8236

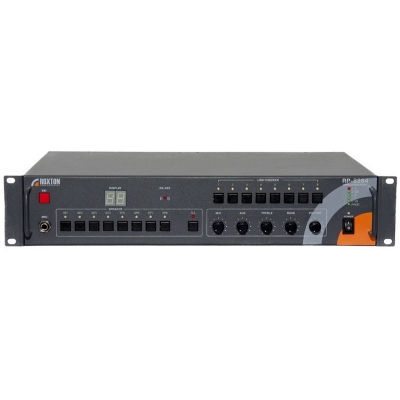

Комбинированный преобразователь RP-8264 принципиально отличается от собратьев. Прибор совмещает возможности предварительного усилителя, коммутатора 4 внешних усилителей на 8 зон оповещения, восьмизонного селектора и блока контроля трансляционных линий. К блоку можно подключить до 4 внешних 100В усилителей мощностью до 500 Вт каждый. При активации прибора каждый из усилителей коммутируется с соответствующими зонами: усилитель 1 – зоны 1 и 2, усилитель 2 – зоны 3 и 4, усилитель 3 – зоны 5 и 6, усилитель 4 – зоны 7 и 8. Также можно подключить 1 усилитель на все 8 зон. Для подключения источников сигналов в блоке предусмотрен аудио вход AUX, к которому подключаются проигрыватели CD/MP3, тюнеры, магнитофоны и т.д. Микрофон подключается в соответственный разъем на лицевой панели блока и активируется кнопкой EM. Также предусмотрено 2 звуковых входа (ЕМ1 и ЕМ2) для подключения дополнительных звуковых систем передающих аварийные сигналы. ЕМ1 управляется сигналами оборудования ОПС и передача сообщений осуществляется позонно, ЕМ2 активируется от сигналов системы ГО ЧС и транслирует сообщения во все зоны системы одновременно. Конструктивно преобразователь RP-8264 выполнен в виде моноблока высотой 2 U, предназначенного для установки в шкаф или стойку 19”.

ROXTON RP-8264

Все терминальные блоки ведут контроль линий 100 В громкоговорителей на обрыв и КЗ путем сравнения импедансов линий, полученных при включении прибора, с результатами следующих проверок. При выявлении отклонений производится световая/звуковая индикация неисправности и передача аварийного сигнала на приборы контроля и управления. Двойное резервирование питания обеспечивается подключением к блокам АКБ или РИП 24 В.

2. Устройства управления и контроля

Сюда отнесены блок автоматического контроля и управления (центральный процессор) PS-8208, аудио-процессор AP-8264, микрофонная консоль RM-8064, блок сообщений VF-8160 и блок контроля линий LC-8108. Эти устройства позволяют контролировать состояние терминалов и управлять их работой дистанционно.

С помощью микрофонной консоли RM-8064 можно передавать тревожные сообщения в выбранные зоны (до 512) или их группы всех примененных в системе терминалов (до 64), а также транслировать в них сигналы с подключенного к консоли музыкального источника.

ROXTON RM-8064

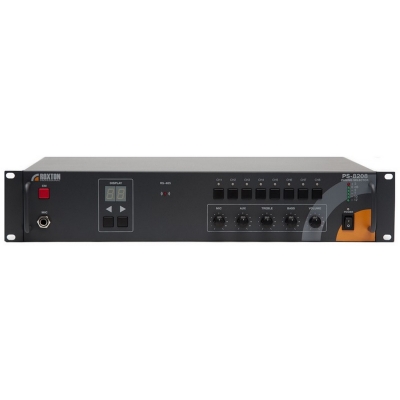

Те же функции может выполнять центральный процессор PS-8208 в режиме управления. В режиме контроля функционал блока позволяет контролировать работоспособность всех терминальных устройств системы, состояние резервных источников питания, мониторить неисправности и КЗ в линиях оповещения, а также контролировать поступление на терминалы сигналов от систем ОПС и ГО ЧС. Кроме того, блок  стыкуется с  системами ГО ЧС и пож. сигнализации и при необходимости передает аварийные сигналы в выбранные зоны или их группы.

ROXTON PS-8208

Поскольку в рамках одной системы могут параллельно функционировать до 9 устройств управления (RM-8064 и PS-8208), каждому из них присваивается собственный адрес, который соответствует приоритету устройства в системе. При этом наивысший приоритет А9 по умолчанию присвоен процессору PS-8208. Микрофонные консоли занимают адреса от А1 (низший приоритет) до А8 (высший приоритет). При необходимости устройство с высшим приоритетом может перехватить управление периферийными устройствами даже если они заняты сигналами с других, менее приоритетных устройств.

При необходимости подать тревожное  сообщение в 1 зону целесообразно использовать блок цифровых сообщений VF-8160. Прибор позволяет записывать сообщение длительностью до 60 секунд с встроенного микрофона либо с внешних источников, подключенных к линейному. Записанные сообщения хранятся в памяти прибора до 7 лет. Сработка блока происходит по сигналу ОПС, количество повторов сообщения устанавливается (1-6). Также возможно каскадирование блоков с целью трансляции сообщений в разные зоны.

ROXTON VF-8160

Аудио-процессор AP-8264 позволяет передавать в зоны тревожные сообщения, записанные в формате MP3. Всего таких сообщений может быть 9, при этом 8 из них предназначены для передачи в выбранную группу терминалов, а девятое – транслируется во все зоны всех терминалов одновременно. Управление производится вручную либо автоматически по сигналам ОПС и ГО ЧС. В рамках одной системы может быть не более 2 таких блоков.

ROXTON AP-8264

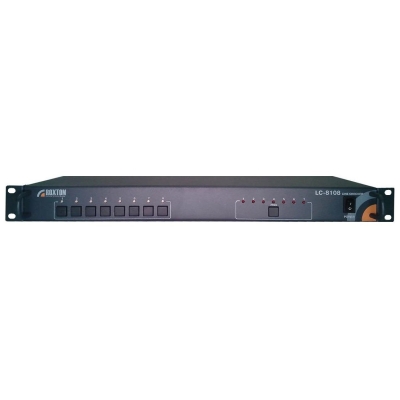

При применении в системах оповещения стандартных усилителей мощности возникает необходимость в контроле линий оповещения на обрыв и КЗ. В системе ROXTON 8000 эту задачу  осуществляет блок контроля линий LC-8108. Прибор подключается в разрыв цепи между усилителем и контролируемыми линиями (до 8) и автоматически производит проверки с заданным интервалом времени. Также возможно управления в ручном режиме с лицевой панели блока. Контроль производится путем сравнения импедансов линий, полученных в ходе проверки, с результатами, установленными при наладке системы. При выявлении отклонений более 10% производится световая/звуковая индикация неисправности и передача аварийного сигнала во внешние цепи.

ROXTON LC-8108

3. Дополнительное оборудование

К этой категории отнесем проигрыватель с  тюнером CD-8121, адаптер-разветвитель RS-8108 и ПО Roxton-Soft.

Проигрыватель с тюнером CD-8121 применяется для организации музыкальной трансляции в системе ROXTON 8000. Устройство воспроизводит файлы CD/MP3/WMA с компакт-дисков через встроенный CD-ROM, и с карт USB/SD, для которых на лицевой панели блока предусмотрены соответственные разъемы. Встроенный цифровой тюнер AM/FM позволяет выбрать и сохранить в собственной памяти прибора до 6 радиостанций. Управление и навигация производятся кнопками на лицевой панели либо с пульта ДУ (в комплекте).

Адаптер-разветвитель RS-8108 позволяет осуществлять управление системным комплексом ROXTON 8000 с ПК и по сути служит связующим звеном между элементами системы и программным обеспечением Roxton-Soft. Кроме того, блок выполняет функцию разветвителя шины RS-485 на 8 направлений. Сопряжение с ПК осуществляется через USB-разъем, а также отдельный разъем для подключения к звуковой плате ПК.

ROXTON RS-8108

В системе ROXTON 8000 блок RS-8108 совместно с установленным на ПК ПО Roxton-Soft выполняет следующие функции:

- контроль за обменом данными между блоками системы по RS-485;

- контроль состояния линий громкоговорителей исполнительных устройств;

- контроль состояния АКБ резервного питания исполнительных устройств;

- управление терминалами (до 64) и мониторинг их состояния;

- трансляция информации с ПК в любую из возможных 512 зон;

- построение сложных алгоритмов оповещения;

- управление приоритетами системы;

- ведение журнала регистрации событий.

4. Оборудование системы обратной связи

Организация экстренной двусторонней связи между центральным диспетчерским постом и абонентами системы является неотъемлемым атрибутом СОУЭ 4 и 5 типов (согласно СП 3.13130.2009). В оборудовании ROXTON 8000 эту задачу выполняют селектор обратной связи CS-8232 и абонентские вызывные панели СР-8032.

Система обратной связи CS-8232_СР-8032.

Как правило, селектор устанавливается в помещении диспетчерского пункта (пож. поста), а абонентские устройства располагаются в зонах оповещения. При этом инициировать связь и передавать сообщения может как диспетчер, так и любой из абонентов. Такая система позволяет эффективно координировать действия персонала и управлять процессом эвакуации при возникновении возгорания или других чрезвычайных ситуациях.

К селектору CS-8232 подключается до 32 вызывных панелей СР-8032 кабелем UTP-5. Обмен данными происходит по протоколу RS-485. Для идентификации в системе каждой панели присваивается собственный адрес (DIP-переключателями).

Для выбора абонента и связи с ним на лицевой панели CS-8232 расположены 32 кнопки. Этими же кнопками принимаются (или отклоняются) входящие от абонентов запросы. Передача сообщения осуществляется через специальный тангентный микрофон (громкость регулируется), прием и прослушивание сообщений – через встроенный громкоговоритель 1,5 Вт.

ROXTON CS-8232

Передать сообщение с абонентской панели на селектор можно при помощи встроенного микрофона, прослушать поступившее на панель сообщение - со встроенного громкоговорителя 0,5 Вт. Активация панели производится кнопкой экстренного вызова. Питание вызывных панелей (24В) производится от селектора CS-8232 по информационному кабелю. Селектор также осуществляет проверку линий связи на обрыв и КЗ.

Для расширения системы предусмотрена возможность линкования селекторов. Передача звукового сигнала происходит через линейный выход и принимается линейным входом следующего в цепи селектора. Это позволяет дополнительно подключить к системе 32 вызывных панели, тем самым увеличив количество зон связи. В таких случаях для передачи сообщений зачастую используется только 1 микрофон (на первом блоке).

При необходимости разветвления линии и/или обеспечения дополнительного питания абонентских вызывных панелей применяется распределитель питания PD-8032. Блок позволяет разветвить 1 линию на 3, а также увеличивать протяженность линий связи за счет доп. питания.

Схема организации локальной системы оповещения на базе комбинированной системы оповещения RA-8236

Схема организации локальной системы оповещения на базе комбинированной системы оповещения RA-8236

Алгоритм работы системы

Трансляция музыки с CD/MP3 проигрывателей, AM/FM тюнеров, магнитофонов и других источников сигналов линейного уровня происходит по наинизщему приоритету. При поступлении сигналов от системы ОПС на оповещение определенной зоны (или группы зон) активизируется модуль речевых сообщений VF-8160 и подает сообщение в соответствующие зоны подавляя музыкальную трансляцию. В случае поступления сигнала от системы ГО ЧС происходит подавление всех остальных источников и трансляция тревожных сообщений одновременно во все зоны.

Схема организации обратной связи на 2 селектора CS-8232 и 64 абонентских вызывных панели CP-8032

Схема системы обратной связи CS-8232_СР-8032

Селектор устанавливается в помещении диспетчерского пункта (пож. поста), а абонентские устройства располагаются в зонах оповещения. При этом инициировать связь и передавать сообщения может как диспетчер, так и любой из абонентов. Поскольку селекторы объединены между собой, для передачи сообщений в зоны оповещения используется только микрофон на первом блоке. Абонентские панели подключаются к селектору кабелем UTP-5 по схеме "звезда" или "кольцо". При этом кольцевое подключение более надежно, так как в случае обрыва линий связи (в любом месте) не произойдет отключение ни одной абонентской панели. Селектор обеспечивает питание вызывных панелей (24 В) по информационному кабелю, а также осуществляет проверку линий связи на обрыв и КЗ. Обмен данными между элементами системы происходит по протоколу RS-485.

Схема организации обратной связи многоэтажного здания на базе оборудования обратной связи ROXTON 8000

Схема организации обратной связи многоэтажного здания

В данной системе селектор обратной связи CS-8232 расположен на 1 этаже. К нему подключены установленные на каждом этаже здания распределители питания PD-8032, которые разделяют идущую от селектора линию на 3 направления вызывных панелей СР-8032. Также PD-8032 обеспечивает дополнительное питание вызывных панелей СР-8032, за счет чего появляется возможность значительного увеличения протяженности линий. В остальном все элементы работают аналогично рассмотренной ранее системе.
