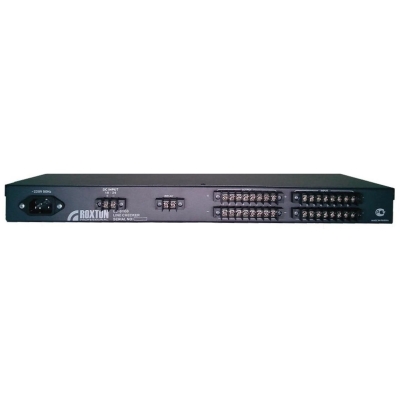

LC-8108 ROXTON Блок контроля линий трансляции

Блок контроля линий трансляции
Производитель: ROXTON

Купить LC-8108 ROXTON по выгодным ценам в магазине СЕКТОР СБ:

Розница:85 340 руб.
Опт:68 272 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание LC-8108 ROXTON:

ROXTON LC-8108 осуществляет контроль 8-ми трансляционных линий (по изменению импеданса). Подключается после усилителя мощности (или селектора). Проверяет состояние трансляционных линий на КЗ, обрыв, падение на землю и изменение сопротивления. Сравнивает полученные параметры с выставленными при настройке системы.

  • Световая и звуковая индикация состояния шлейфов и режимов работы.
  • Выход реле для удаленного контроля.
  • Кнопки на передней панели блока LC-8108 для осуществления ручного контроля состояния линий.
  • Контроль состояния шлейфов производится по таймеру автоматически на частоте 15000 Гц.
  • Блок LC-8108 предусматривает возможность установки в аппаратный шкаф или стойку 19", питание 220В AC и 24В DC.

Подробное описание

Схема подключения блока контроля линий трансляции ROXTON LC-8108

Схема подключения блока контроля линий трансляции ROXTON LC-8108



<< свернуть

Характеристики

Технические характеристики ROXTON LC-8108:
Кол-во контролируемых шлейфов 8
Параметры реле 24В, 5 А
Напряжение шлейфов до 100В
Макс. контролируемый импеданс шлейфа 1600 Ом
Мин. контролируемый импеданс шлейфа 20 Ом
Макс. контролируемая мощность шлейфа 500 Вт
Мин. контролируемая мощность шлейфа 6 Вт
Частота пилот сигнала 15000 Гц
Длительность пилот сигнала 100 мС
Напряжение пилот сигнала
Величина отклонения для обнаружения неисправности шлейфа 5%
Интервал проверок от 1 минуты до 24 часов
Питание 220В АС, 24В DC
Потребляемая мощность 10Вт
Диапазон рабочих температур +10°C +35°C
Габариты 482*44*220 мм (1U)
Вес 2,7 кг
