AZ-560 ROXTON Трансляционный усилитель

Описание AZ-560 ROXTON:

Трансляционный усилитель-микшер с кнопочным селектором на 6 зон ROXTON AZ-560 мощностью 560 Вт применяется преимущественно для построения многозонных систем громкой связи, оповещения и озвучивания объектов. Этот компактный усилитель с одинаковой эффективностью работает как самостоятельно, так и в комплексах оборудования систем оповещения и станет незаменимым при озвучивании офиса, кафе, магазина, супермаркета или даже небольшого производства.

Встроенный шестизонный селектор дает возможность пользователю направлять необходимые сигналы исключительно в 1 нужную зону, группу из нескольких зон или во все зоны одновременно. Эта особенность станет незаменимой в процессе эвакуации, когда для избежания скопления людей на выходе необходимо производить поочередное оповещение в зонах (кабинеты, этажи и т.д.) здания. Распределение нагрузки по зонам не лимитировано.

Для подключения источников сигналов в блоке предусмотрено 2 линейных стерео выхода, к которым подключаются музыкальные или любые другие источники сигналов линейного уровня, например проигрыватели CD/MP3, тюнеры, источники цифровых сообщений и т.д. Кроме того в AZ-560 реализована возможность организации громкоговорящей связи через телефон подключением к усилителю АТС.

Для подключения микрофонов (до 3-х) также предусмотрены отдельные выходы. При этом 1 из них (MIC1) присвоен высший приоритет. Поданный на этот выход сигнал подавляет все остальные либо смешивается с ними (устанавливается регулятором «MUTE»). Уровни сигналов всех микрофонных входов устанавливаются соответствующими регуляторами на лицевой панели блока.

Также пользователь может корректировать уровни АЧХ в области высоких и низких частот регуляторами TREBLE и BASS соответственно с глубиной регулировки +-10 дБ. Все входы оборудованы регуляторами громкости, позволяющими установить необходимые уровни звучания каждого из них. Для настройки громкости уже готового смикшированного сигнала установлен общий регулятор «MASTER». Выход усилителя защищен от КЗ и перегрузок.

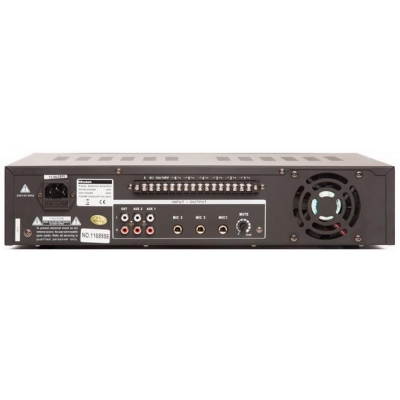

Линии громкоговорителей подключаются к соответствующим клеммам в следующих вариантах:

- трансляционные линии 100В, 70В и 30В.

- низкоомное подключение 8 Ом

Это делает усилитель AZ-560 от ROXTON практически универсальным, поскольку предполагает возможность его работы как с трансформаторными громкоговорителями, так и с низкоомными. При этом не стоит забывать, что подключать к усилителю высоковольтные и низкоомные линии одновременно запрещено.

Для увеличения мощности системы в усилителе предусмотрен дополнительный линейный выход для подключения внешнего усилителя.

Питание AZ-560 происходит от сети переменного тока (220-240V, 50HZ). Для защиты от перегрузок и КЗ установлен специальный предохранитель, который при перегорании можно самостоятельно заменить. В местах с значительными перепадами напряжения рекомендовано подключение усилителя через блок бесперебойного питания.

Блок предназначен для настольного использования. Однако его также можно монтировать в аппаратный шкаф или стойку 19’ с помощью входящих в комплект специальных крепежей. Для принудительного охлаждения в блоке встроен бесшумный вентилятор.
