AL-250FT ЭКСКОН Уличный электромагнитный замок
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

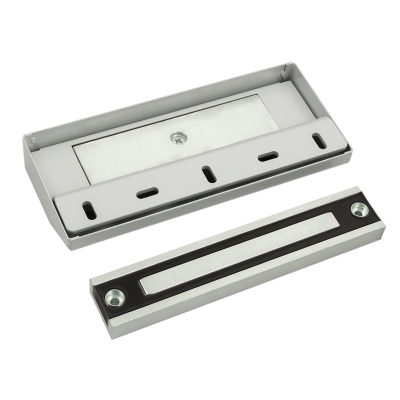

ЭКСКОН AL-250FT - это уличный электромагнитный замок, который используется в системах контроля и управления доступом и предназначен для блокировки ворот, калиток и т.п. Замок по своему назначению являеься универсальным, так как монтаж может быть произведен как в горизонтальной, так и в вертикальной плоскостях, при этом сторона открытия двери не имеет значения. Сила удерживания замка составляет порядка 2500 H (250 кгс), чего вполне достаточно для блокировки легких или средней тяжести дверей.
Основные отличительные особенности:
- конструкция замка: корпусная часть и якорная часть;
- сила удерживания 250 кгс;
- материал полотна двери: дерево;
- тип двери: распашные;
- накладной монтаж;
- универсальная установка как в горизонтальной, так и вертикальной плоскостях;
- в системах СКУД для контроля положения двери необходимо предусматривать отдельный датчик открытия;
- выпускается в двух модификациях - питание 12 В DC или 24 В DC;
- предназначен для блокировки ворот или калиток, которые находятся на улице либо в неотапливемых помещениях с повышенной влажностью;
- температурный режим эксплуатации от -40 до +40 °C (степень защиты IP65);
- для подключения предусмотрен кабельный вывод длиной 0.5 м (опционально можно увеличить до 10 м).
Обратите внимание! Замок ЭКСКОН AL-250FT доступен для заказа в двух модификациях:
- ЭКСКОН AL-250FT-12 В - напряжение питания 12 В DC;
- ЭКСКОН AL-250FT-24 В - напряжение питания 24 В DC.
Подробное описание
Схема подключения

Варианты установки

Схема установки

Конструкция и комплектация

| Тип: |
уличный электромагнитный замок |
| Способы монтажа: |
|
| - врезной: |
- |
| - накладной: |
+ |
| - на стеклянную дверь: |
- |
| Монтажное положение: |
вертикальное или горизонтальное |
| Тип двери: |
распашные |
| Материал двери: |
дерево |
| Сторона открытия двери: |
любая |
| Толщина двери: |
любая |
| Усилие удержания: |
2500 Н (250 кгс) |
| Режим работы: |
нормально-открытый (NO) |
| Контроль состояния замка: |
- |
| Контроль положения двери: |
- |
| Оповещение о попытках взлома |
- |
| Класс устойчивости к взлому: |
U2 по ГОСТ Р 52582-2006 |
| Длина встроенного кабеля: |
0.5 м (опционально до 10 м) |
| Напряжение питания: |
|
| - 12 B DC: |
для модели AL-250FT-12 В |
| - 24 B DC: |
для модели AL-250FT-24 В |
| Максимальный потребляемый ток: |
|
| - 12 B DC: |
0.35 А |
| - 24 B DC: |
0.18 А |
| Рабочая температура: |
от -40°С до +40°С |
| Климатическое исполнение: |
У1 по ГОСТ 15150-69 |
| Класс защиты по ГОСТ 14254-2015: |
IP65 |
| Относительная влажность: |
до 95% при 25˚С |
| Габаритные размеры: |
235х103х39 мм |
| Масса: |
3.5 кг |
| Цвет: |
серый (RAL 9006) |
| Срок службы: |
5 лет |
| Гарантия: |
2 года |
| Корпусная часть: |
1 шт. |
| Якорная часть: |
1 шт. |
| Панель якоря: |
1 шт. |
| Пружина коническая: |
1 шт. |
| Z-профиль: |
1 шт. |
| Кожух защитный: |
1 шт. |

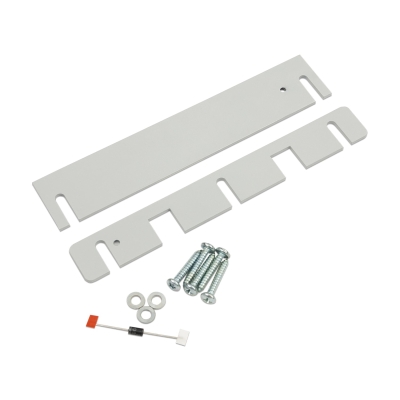

| Пластина под профиль: |
1 шт. |
| Пластина под корпус: |
1 шт. |
| Комплект крепления (саморезы, винты, шайки, шайбы): |
1 шт. |
| Диод 1N5406: |
1 шт. |
| Комплект документации (руководство пользователя, гарантия, монтажный шаблон и т.п.): |
1 шт. |
