AL-75FB ЭКСКОН Уличный электромагнитный замок
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

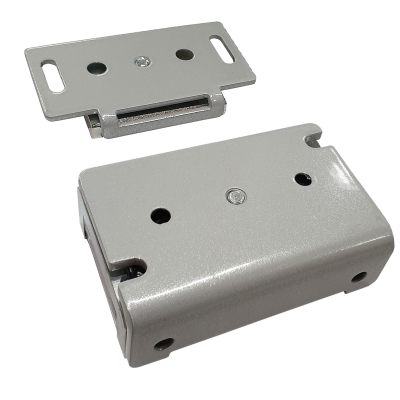

ЭКСКОН AL-75FB - это компактный уличный электромагнитный замок, который используется в системах контроля и управления доступом и предназначен для блокировки легких дверей, фрамуг, окон, люков, мебели и т.п. Замок по своему назначению являеься универсальным, монтаж может быть произведен как в горизонтальной, так и в вертикальной плоскостях, при этом сторона открытия двери не имеет значения. Сила удерживания замка составляет порядка 750 H (75 кгс), чего вполне достаточно для блокировки легких дверей или строрки шкафчика.
Основные отличительные особенности:
- конструкция замка: корпусная часть и якорная часть;
- сила удерживания 75 кгс;
- материал полотна двери: дерево;
- тип двери: распашные;
- накладной монтаж;
- универсальная установка как в горизонтальной, так и вертикальной плоскостях;
- в системах СКУД для контроля положения двери необходимо предусматривать отдельный датчик открытия;
- питание от источника 12 В DC (0.15 А);
- предназначен для устновки на улице либо в неотапливемых помещениях с повышенной влажностью;
- температурный режим эксплуатации от -40 до +40 °C (степень защиты IP65);
- для подключения предусмотрен кабельный вывод длиной 0.3 м.
Подробное описание
Схема подключения

Варианты установки

Конструкция и комплектация

| Тип: |
компактный уличный электромагнитный замок |
| Способы монтажа: |
|
| - врезной: |
- |
| - накладной: |
+ |
| - на стеклянную дверь: |
- |
| Монтажное положение: |
вертикальное или горизонтальное |
| Тип двери: |
распашные |
| Материал двери: |
дерево |
| Сторона открытия двери: |
любая |
| Толщина двери: |
любая |
| Усилие удержания: |
750 Н (75 кгс) |
| Режим работы: |
нормально-открытый (NO) |
| Контроль состояния замка: |
- |
| Контроль положения двери: |
- |
| Оповещение о попытках взлома |
- |
| Класс устойчивости к взлому: |
- |
| Длина встроенного кабеля: |
0.3 м |
| Напряжение питания: |
12 B DC |
| Максимальный потребляемый ток: |
0.15 А |
| Рабочая температура: |
от -40°С до +40°С |
| Климатическое исполнение по ГОСТ 15150-69: |
УХЛ3.1 |
| Класс защиты по ГОСТ 14254-2015: |
IP65 |
| Относительная влажность: |
до 98% при 25˚С |
| Габаритные размеры (ДхШхВ): |
|
| - корпусная часть: |
70х42.5х17 мм |
| - якорная часть: |
45х42.5х6 мм |
| Масса: |
0.6 кг |
| Цвет: |
серый (RAL 9006) |
| Срок службы: |
5 лет |
| Гарантия: |
2 года |

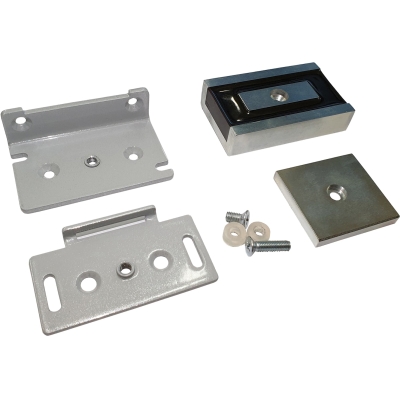

| Корпусная часть: |
1 шт. |
| Якорная часть: |
1 шт. |
| Уголок корпуса: |
1 шт. |
| Уголок якоря: |
1 шт. |
| Втулка: |
2 шт. |
| Винт М5х12: |
1 шт. |
| Винт М5х20: |
1 шт. |
| Диод 1N5406: |
1 шт. |
| Комплект документации (руководство пользователя, гарантия, монтажный шаблон и т.п.): |
1 шт. |
